TD250是一种超低噪声、六通道+/-250V压电陶瓷驱动电源,适用于驱动压电管和其他致动器。这六个通道可以作为独立通道(TD250-SGL)订购,也可以作为三个具有非反相和反相输出的通道(TD250-INV)订购,这是驱动压电管扫描仪的理想选择。逆变配置也可用于获得+/-500V的桥接负载。
TD250 电压放大器可以驱动无限的电容负载,如压电管、堆叠致动器、标准压电致动器和弯曲致动器。应用包括纳米定位、显微镜、电光和振动控制。输入和输出连接器是行业标准的9针D-Sub连接器。放大器配有两条90cm DSUB电缆和两个分线盒,其中包括BNC连接器和插入式螺钉端子。还提供OEM和定制版本。
可兼容的致动器 | |
Piezoelectric tubes | +/-250V |
Piezoelectric actuators | +/-250V (grounded Load), +/-500V (bridged Load) |
Two Wire Benders | +/-250V (one electrode grounded) +/-500V (bridged load) |
Three Wire Benders | +/-250V on each electrode, or +/-250V with HV Bias |
技术规格 | |
输出电压 | +/-250V Six Channels |
均方根电流 | 28mA per channel |
峰值电流 | 100mA per channel |
增益 | 25 V/V |
斜率 | 20 V/us |
信号带宽 | 26 kHz |
功率带宽 | 15 kHz (400 Vpp) |
负责 | 任意负载下都稳定 |
噪音 | 61 uV RMS (100 nF load) |
保护 | Short-circuit, temperature, under-voltage |
输入阻抗 | 1 MOhm |
输入连接器 | 9 Pin D-sub |
输出连接器 | 9 Pin D-sub |
电源 | 15V, 3A Minimum |
电气规格 | |
环境 | 0 – 40 C (32-104 F), 无凝结湿度 |
尺寸 | 216 x 108 x 48 mm (8.5 x 4.3 x 1.9 in) |
重量 | 1 kg (2.2 lb) |

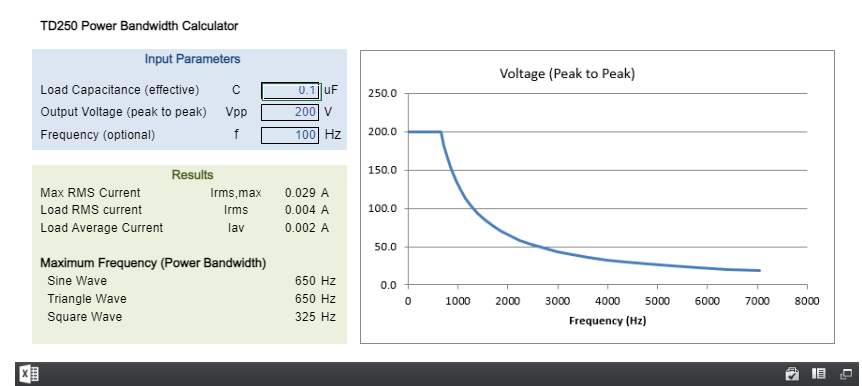

功率带宽
功率带宽是可以不失真地再现的最大频率周期信号。计算器确定给定负载电容的最大工作频率和所需功率。计算器包括电流限制,转换率和信号带宽的影响。计算器不包括峰值电流限制的时间常数,当功率带宽低于100 Hz时可能不准确。
