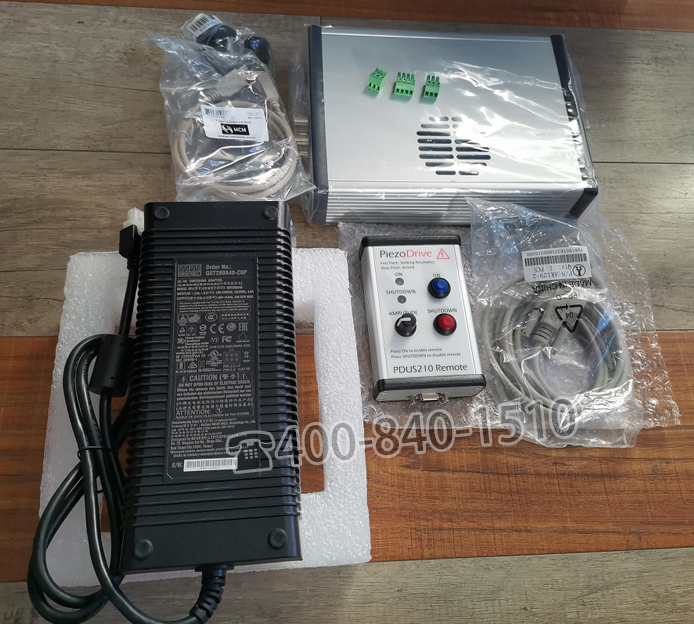

PDUS210超声波压电驱动器是驱动精密和高功率超声致动器的完整解决方案。功能包括串联或并联谐振模式的高速谐振跟踪、振幅控制以及阻抗和频率响应测量等分析功能。PDUS210超声波压电驱动器非常适合OEM产品集成和实验室用于研究和开发。应用领域包括超声钻削、医疗器械、牙科器械、超声检测、液体空化和汽化。
PDUS210超声压电驱动器通过USB和附带的软件包进行控制。RS485接口还提供了一种直接的方法来控制和监控放大器,用于自动测试和OEM应用。
PDUS210 压电驱动器产生纯正弦波输出,其避免了驱动谐波对二次谐振模式的激励。这使其非常适合在电并联谐振或“反谐振”下工作。该工作点接近机械共振频率,但对负载损耗的变化不太敏感,这在需要恒定振幅的精密加工应用中很有用。
PDUS210超声波压电驱动器的标准输出电压范围为17 Vrms至282 Vrms,电流范围为0.7 Arms至11 Arms。这些范围是优化负载阻抗范围从1.5欧姆到400欧姆在共振。对于研究和开发应用,可重构版本(PDUS210-FLEX)可用,该版本使用外部输出匹配变压器,以允许在任何可用的输出电压范围内运行。
规格 | 参数 | 备注 |
输出电压 | 0 – 800 Vp-p | 请看标准电压范围 |
最大输出电流 | 0 – 32 Ap-p | 请看标准电压范围 |
负载阻抗 | 1 Ohm – 5 kOhm | 请看标准电压范围 |
输出波形 | 正弦波 | |
直流输出电压 | 0 | 直流偏移(可能的) |
输出隔离 | 隔离或接地 | |
最大输出功率 | 210 W | 具有最佳负载阻抗 |
内部功耗 | 130 W | 最大 |
频率 | 参看下表 | 6kHz至500kHz(修改) |
电源 | 48 V, 280 W | |
控制器 | 相位跟踪、电流控制、功率控制 | 2ms频率更新率,共振或反共振 |
接口 | USB and RS485 | |

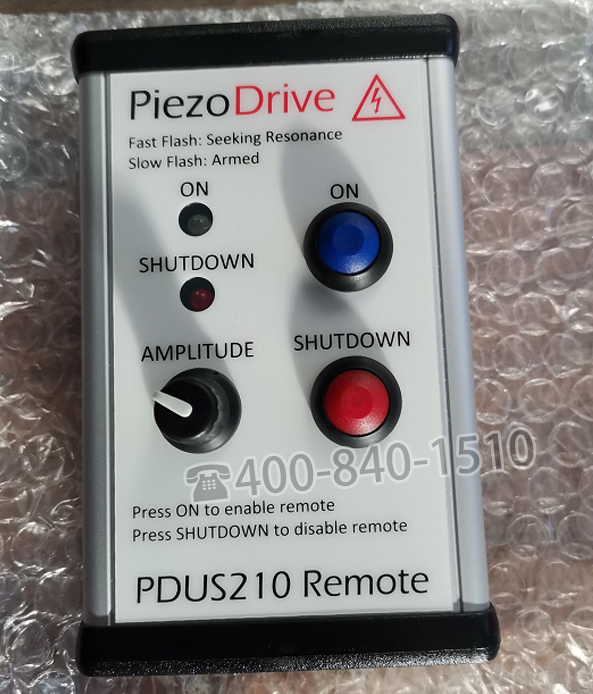

数字 IO | 4 DIO | 用于手动控制 |
下表列出了每个型号变型的规格,包括:最大输出电压、最大输出电流、最佳负载阻抗和建议的频率范围。
订货号 | 最大电压 V,pk-pk |
最大电压 V,RMS |
最大电流 安培,pk-pk |
最大电流 安培,RMS |
优化负载阻抗(Ohms) | 负载范围 Ohms* |
频率 kHz |
PDUS210-800 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
PDUS210-600 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
PDUS210-400 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
PDUS210-200 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
PDUS210-175 | 175 | 62 | 9.1 | 3.2 | 19.1 | 12 – 40 | 10-100 |
PDUS210-100 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
PDUS210-50 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
PDUS210-FLEX规格
PDUS210-FLEX与标准PDUS210相同,只是它需要使用提供的电缆在放大器和传感器之间连接一个外部变压器。这允许用户通过改变外部变压器在不同的输出电压范围之间切换。有关说明,请参阅PDUS210-FLEX操作一节。
PDUS210-FLEX必须与至少一个外部变压器一起购买。可用的零件号和规格为:
Order Code | Turns Ratio |
Voltage pk-pk |
Voltage RMS |
Amps pk-pk |
Amps RMS |
Optimal Load Ohms |
Load Range Ohms* |
Frequency kHz |
TX210-800 | 18.18 | 800 | 282 | 2 | 0.71 | 400 | 260 – 840 | 20-200 |
TX210-600 | 13.64 | 600 | 212 | 2.6 | 0.92 | 225 | 146 – 472 | 20-200 |
TX210-400 | 9.09 | 400 | 141 | 4 | 1.4 | 100 | 65 – 210 | 20-200 |
TX210-200 | 4.55 | 200 | 70 | 8 | 2.8 | 25 | 16 – 52 | 20-200 |
TX210-175 | 3.98 | 175 | 62 | 9.1 | 3.2 | 19.1 | 12 – 40 | 10-100 |
TX210-100 | 2.27 | 100 | 35 | 16 | 5.7 | 6.25 | 4 – 13 | 20-200 |
TX210-50 | 1.14 | 50 | 17 | 32 | 11.3 | 1.56 | 1 – 3 | 20-200 |
还提供包含六个变压器(从17Vrms到282Vrms)的套件(TX210-Kit1)。这包括以下输出电压范围:17、35、70、141、212和282 Vrms。
规格 | Value | Notes |
输入连接器 | 插入式螺纹 | 提供连接电缆 |
输出连接器 | 与PDUS210相同 | 参见“前面板”部分 |
变压器尺寸 | 104 x 57 x 51 mm | L x W x H |
重量 | 0.2 kg |
