压电驱动SA叠层执行器是高性能压电叠层执行器,带有紫外线固化环氧涂层,用于改善机械和湿度保护。SA执行器与压电驱动放大器和驱动模块的范围相匹配。应用领域包括:纳米定位、显微镜、精密加工、振动控制、液压泵、阀门和光学
Specifications
Order Code |
Range +/-10% |
Length | Cross Section |
Cap. +/-20% |
Mass | Blocking Force |
Stiffness | Res. Freq. |
||
SA030305 | 5.6um | 5mm | 3x3mm | 140nF | 0.53g | 330N | 80N/um | 300kHz | ||
SA030310 | 14um | 10mm | 3x3mm | 300nF | 1.1g | 330N | 33N/um | 150kHz | ||
SA030318 | 25um | 18mm | 3x3mm | 500nF | 2.0g | 330N | 18N/um | 83kHz | ||
SA050510 | 14um | 10mm | 5x5mm | 630nF | 2.0g | 900N | 108N/um | 150kHz | ||
SA050520 | 31um | 20mm | 5x5mm | 1.8uF | 4.0g | 900N | 41N/m | 74kHz | ||
SA050536 | 56um | 36mm | 5x5mm | 4.3uF | 7.1g | 900N | 28N/um | 42kHz | ||
SA070718 | 28um | 18mm | 7x7mm | 4.1uF | 7.0g | 1800N | 120N/um | 83kHz | ||
SA070742 | 70um | 42mm | 7x7mm | 10uF | 15g | 1800N | 51N/um | 36kHz |
外绝缘
SA执行机构可配备热塑性套管,提供额外的机械保护和绝缘电极接触。对于此选项,在零件号中添加“-B”,例如“SA050510-B”。除SA050510-B和SA050536-B可从库存中获得外,最低订购量和交货期均适用。
安装
堆叠致动器不应承受显著的拉伸载荷、不均匀分布的载荷、离轴载荷、弯矩或扭矩。为了减少安装误差,可以使用陶瓷或不锈钢球端将堆栈执行器连接到负载。还建议采用弯曲机制。
适用于低温操作的粘合剂包括氰基丙烯酸甲酯,例如氟橡胶凝胶,以及通用的两部分环氧树脂,例如3430。在需要散热或高温操作的应用中,建议使用乐泰9466。
推荐的最大拉伸载荷为阻隔力的10%。在需要双向力或高速运动的应用中,推荐比最大拉伸载荷大的预载荷力。这保证了执行器始终处于压缩状态。推荐的最大预载量为阻塞力的50%。
球头

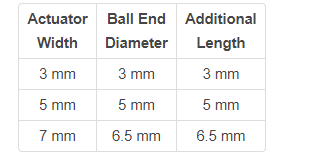

压电驱动叠层驱动器可以提供陶瓷球端,以改善负载分布,简化安装,并减少服务期间的弯曲力矩。可以通过在订单代码中添加以下后缀之一来指定一个或两个球端:-TBE(顶部球端)、-BBE(底部球端)或-2BE(两个球端)。例如SA070718-2BE。

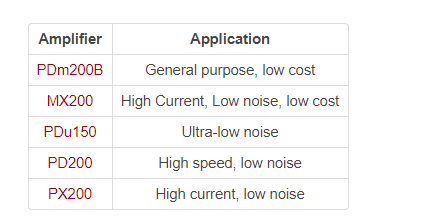

推荐驱动器
压电性能
压电材料类似于PZT-5H和海军VI型。
Property | Symbol | Value | Unit |
---|---|---|---|
Piezoelectric constants | d33 | 600 | 10-12 m/V |
d31 | -270 | 10-12 m/V | |
g33 | 19.4 | 10-3 Vm/N | |
g31 | -9.2 | 10-3 Vm/N | |
Electro-mechanical coupling coefficients | Kp | 0.65 | NA |
Kt | 0.37 | NA | |
K31 | 0.38 | NA | |
Frequency constant | Np | 1980 | Hz-m |
Nt | 1950 | Hz-m | |
N31 | 1450 | Hz-m | |
Elastic constant | Y33 | 5.3 | 1010 N/m2 |
Y11 | 7.2 | 1010 N/m2 | |
Q Factor | Qm | 80 | NA |
Dielectric constant | e33 ⁄ e0 | 3500 | @1 kHz |
Dissipation factor | tan δ | 2.5 | % @ 1 kHz |
Currie Temperature | Tc | 220 | C |
Density | ρ | 7.8 | g/cm3 |
