PDm200 微型高压放大器
PDm200 是一款高性能电源和线性放大器模块，用于驱动压电执行器及其他负载。输出电压范围可在双极或单极模式之间切换，范围为100V、150V或200V。在单极模式下，负输出范围固定在-30伏，用于堆叠执行器。PDm200 可以驱动堆叠执行器;标准压电执行器;两名钢丝弯曲者;以及需要偏置电压的三线压电弯器。
PDm200适用于多种应用，包括电光学、超声波、振动控制、纳米定位系统和压电电机。短期内对过流和温度有保护作用。该模块可通过四个 M2.5 螺丝安装在底座上。PCB安装版本配有接口，可直接安装到主机主板上。
兼容的执行器
| 堆叠执行器 | 60伏、100伏、120伏、150伏、200伏 |
| 板与管 | 最高可达+/-200伏 |
| 两个钢丝弯曲者 | 最高可达+/-200伏 |
| 三根钢丝弯曲者 | 0到200V，带200V偏置 |
规格
| 电源 | +/-12 V 至 +34 V |
| 最大单极输出 | -30V到200V |
| 最大双极输出 | +/-200 V |
| 峰值输出电流 | 300毫安 |
| 有效值输出电流 | 120 mA（+/-100 V 输出） |
| 功率带宽 | 63 kHz（100 Vp-p） |
| 信号带宽 | 200 kHz |
| 转向率 | 20 V/us |
| 尺寸 | 71 x 38毫米 |
| 重量 | 50克 |
| 增益 | 20 V/V |
| 输入阻抗 | 200 kOhm |
| 输入偏移 | +/-10 mV |
| 负载 | 任何 |
| 过载保护 | 短期过电流与温度 |
| 噪音 | 1 mV RMS（1 uF负载） |
| 环境 | 0到60摄氏度（32到140华氏度） |
| 静流 | 100毫安（停机时7.5毫安） |
运营

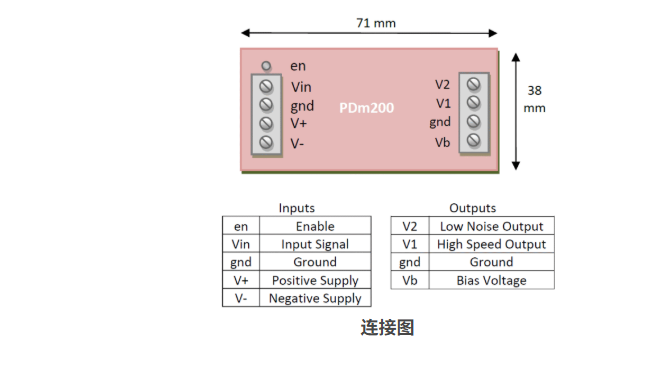

电力转换器产生单极或双极电源。输出电压范围由电压选择跳线控制。放大器的增益为20，输入电压范围为+/-10 V。负载直接连接到高速输出（V1）或通过滤波器（V2）来降低噪声和带宽。在大多数应用中，建议使用V2输出。
压电弯管应用也提供可变偏置电源。默认偏压电压为200伏，但通过添加电阻可以实现更低的电压。
