PDu150 – 三通道超低噪声 150V 压电驱动
PDu150是一款完整的微型电源和超低噪声驱动器，可支持最多三个100V、120V或150V压电堆叠执行器。在最高80 kHz的频率下，每通道输出最高100mA的电流，噪声极低。在电容负载下，峰对峰分辨率超过百万分之一或20位，适用于半导体机械、扫描探针显微镜、光学、振动控制和纳米定位等高要求应用。
PDu150 能够防止短路、平均电流过载和过高温度。低功耗应用可采用被动冷却，或集成风扇用于功率超过5W的耗散。PDu150 可用四颗 M2.5 螺丝安装。PCB安装版本（PDu150-PCB）附带接口，可直接安装到主机主板上。
规格
| 电源 | +24 V（+/-10%） |
| 输出电压 | -30伏到+150伏 |
| 峰值电流 | 100 mA（单通道300 mA） |
| RMS Current号 | 78 mA（235 mA单通道） |
| 功率带宽 | 80 kHz（150 Vp-p） |
| 信号带宽 | 180 kHz |
| 转向率 | 38 V/us |
| 增益 | 20 V/V |
| 输入阻抗 | 9.16 kOhm（输入），3.3 kOhm（偏移） |
| 输入偏移 | +/- 5 mV |
| 负载 | 无限 |
| 输出噪声 | 26 uV RMS（1 uF负载，0.03 Hz 至 1 MHz） |
| 保护 | 短路、过电流与温度 |
| 静流 | 100 mA（关机时 10 mA） |
| 连接器 | 螺丝端子（AWG 20-30） |
| 尺寸 | 76 x 40 x 44 毫米（长 x 宽 x 高） |
| 环境 | 0°C到60°C（32°F到140°F） |
| 重量 | 80克 |

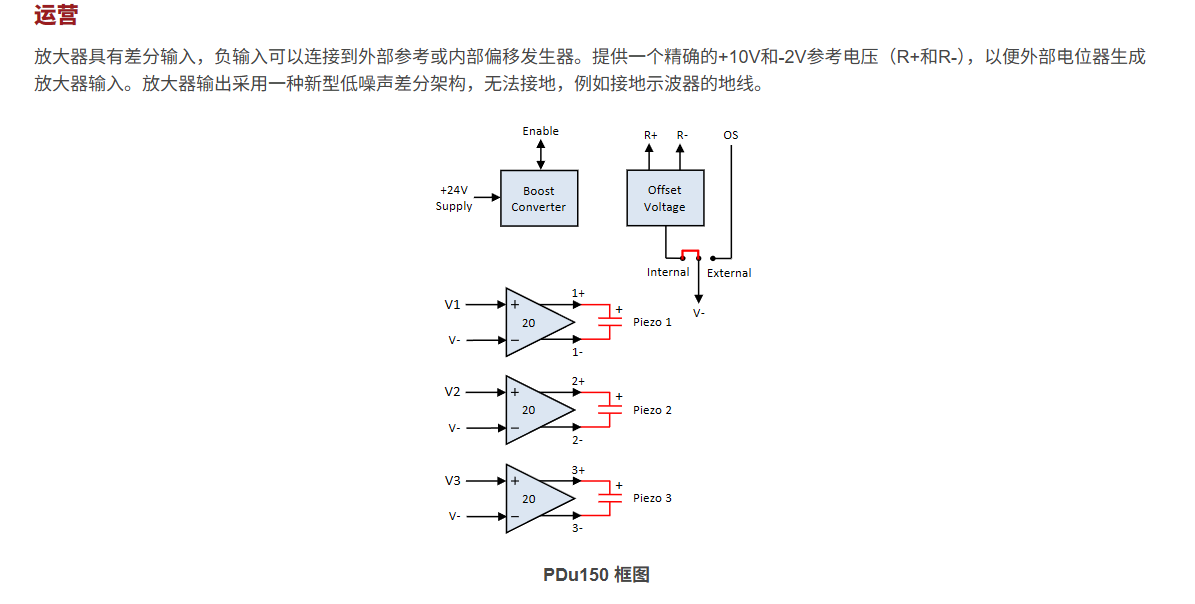

偏置电压配置
偏移电压可以通过内部电位器或外部电源设置，通过将跳线LK1设置为“内部”或“外部”来实现。使用内部偏置源时，通过连接万用表连接到输出端，调节电位器直到达到所需的偏移量来设置偏移电压。
在外部偏移模式下，偏移电压由施加在操作系统引脚上的电压决定。通过接地操作系统引脚，偏移电压可以设置为零，这是标准配置。
使用参考电压
提供了一个精度的+10V和-2V参考电压（R+和R-），以便外部电位器生成放大器输入，如下所示。多个电位器可用于多个通道。10uF电容减少噪声带宽，但并非绝对必要。电容最好是薄膜型，但陶瓷在大多数应用中是可以接受的。
使用参考电压
