OT-4040对准激光系统可在可见的激光参考线上的任意点（延伸到300英尺长的线上）实时实时测量XY偏差。在项目展开时动态地对其进行监视。只需沿参考线将“透明”测量目标放到任何标准NAS工具范围中，然后使用附带的中央处理单元进行读数即可。OT-4040对准激光系统已得到飞机制造商，造船厂和汽车工业的广泛验证。在各种挑战性的对准应用中，它显着简化了效率并减少了工时。
硅位置感应探测器

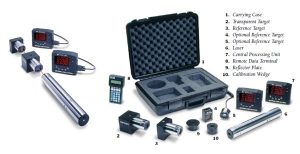

一个典型的系统由一个OT-4040 LL型对准激光器，OT-4040 TTS4透明靶材，OT-4040 TS4参比靶
材和两个OT-4040中央处理器（每个靶材一个CPU）组成。也有很多选择。
0.001英寸分辨率（300英尺）。
优化精度并获得更大的置信度。OT-4040在最远300英尺处提供保守的0.001英寸分辨率。第三代光纤耦合激光二极管传输系统可确保即使在苛刻的户外环境中也能在长距离上实现出色的光束相干性。
任何人都可以操作。
专注于您的工作，而不是对准系统。OT-4040操作起来再简单不过了。实际上，即使是初次使用的操作人员也可以在不到五分钟的时间内完成运行，而几乎不需看说明书。该系统是如此简单直观。
- 具有成本效益。在这个特定的应用中，其性能要优于激光跟踪系统，价格仅为其一小部分。
- 超精确。消除了与主观手动方法相关的错误余量。
- 实时反馈。使用户可以进行现场对齐调整。
- 更快的测量。减少工时并提高项目效率。
- 最大化射程。在最远300英尺的距离执行测量。
- 同时测量。可以同时从多个目标进行测量。
- 数据分析。位置数据可以通过计算机进行监视，存储和分析。
工业实力。
极端的工业环境？没问题。OT-4040 CPU和OT-4040 Target可以承受日常在地板上使用的严苛条件。
线激光的优势。
与竞争性对准技术相比，基于激光的对准具有明显的优势。
激光对准一目了然
极端的工业环境？没问题。OT-4040 CPU和OT-4040 Target可以承受日常在地板上使用的严苛条件。
激光对准的工作原理。
线性激光对准的原理很简单。固定的激光瞄准的目标目标距离最远为300英尺，它会形成“坚硬的空间”，作为坚如磐石的测量参考。接下来，将一个或多个透明目标直接放置在光束路径中。当激光穿过每个透明目标时，目标能够确定激光束相对于加工球体中心的XY偏差。最后，该定位信息实时输出到CPU，以进行控制，显示和分析。（可选的远程数据终端或计算机可用于数据收集或远程操作。）
OT-4040系统规格
OT-4040 LL超薄激光
功率输出 IIA级（<1 mW可见红色）
波长 635 nm
光束直径 8至12毫米
光束轮廓圆形高斯，TEM 00
调制频率 10 Hz
工作距离 0至300英尺（100 m）
居中 ±0.002英寸（0.05毫米）
控制开/关开关
NiMH电池寿命 24小时连续运行
电源要求 12V / 1A直流壁式充电器
重量 8磅。（3.64公斤）
总长 14.5英寸（368.3毫米）
机箱 NAS标准2.2498英寸
直径（57.15毫米）
OT-4040 TTS4透明目标
位置感应区域直径25毫米
分辨率 0.001英寸（0.01毫米）
居中 ±0.002英寸（0.05毫米）
到NAS安装
重量 2.75磅 （1.25公斤）
NAS安装大小：2.2498英寸x 3.0英寸
（57.15 x 76毫米）
外壳：3.5英寸x 3.5英寸x 3.1英寸
（89 x 89 x 78毫米）
激光采集指示灯红色LED与激光脉冲同时闪烁
OT-4040 CPU中央处理器
分辨率 0.001英寸
电源可充电镍氢电池
直流壁式充电器
电池寿命 10-12小时，取决于
亮度
显示 LED±4位，可编程
通讯 RS-232 ASCII格式
重量 32盎司
尺寸 6 x 5 x 1.75英寸（H xW x D）
OT-4040 TS4参考目标
位置感应区域直径25毫米
分辨率 0.001英寸（0.01毫米）
居中 ±0.002英寸（0.05毫米）
到NAS安装
重量 2磅。（0.9公斤）
NAS安装大小：2.2498英寸x 2.75英寸
（57.15 x 76毫米）
外壳：3.5英寸x 3.5英寸x 1.6英寸
（89 x 89 x 40毫米）
激光采集指示灯红色LED与激光脉冲同时闪烁
激光辐射。请勿直接用光学仪器凝视光束视图。使用某些光学仪器（例如双筒望远镜或望远镜）查看激光输出可能会造成眼睛伤害。
