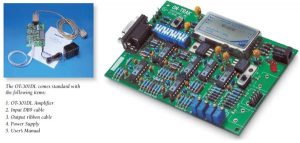

OT-301DL概述
OT-301DL印刷电路板放大器设计用
于直接集成到OEM仪器中。OT-301DL的电路元件针对具有可选偏置电压和三个增益范围的双侧位置感测检测器（PSD）进行了优化，其电路元件以极高的精度添加，减去和划分检测器信号。
精密运算放大器和精密电阻网络提供了最终的比率。模拟分频器在非常宽的信号范围内提供最大的线性度。
最后阶段提供X和Y输出的+ 10％读数调整，并用作驱动长电缆的高性能输出缓冲器。和信号等于总检测器信号，并且与入射光束功率成正比。
特征
- X，Y模拟位置输出电压
- 总输出
- 宽动态范围—三个十年级103V / A，104V / A，105V / A
- 直流至15kHz
- 校准调整X，Y
- 零位偏移调整X，Y
- 自动检测器偏差
- 位置与光束强度无关
OT-301DL包括一个DC-DC转换器，可以将其卸下并更换为外部电源，以降低大批量OEM应用中的成本。
光束位置是根据PSD的两个阴极连接（标记为X1和X2）和两个阳极连接（Y1和Y2）生成的信号之比计算得出的。OT-301DL上的四个互阻放大器可精确测量所有阴极和阳极信号电流。
PSD信号与光束位置之间的确切关系如下：
OT-301DL概述
OT-301DL印刷电路板放大器设计用于直接集成到OEM仪器中。OT-301DL的电路元件针对具有可选偏置电压和三个增益范围的双侧位置感测检测器（PSD）进行了优化，其电路元件以极高的精度添加，减去和划分检测器信号。
精密运算放大器和精密电阻网络提供了最终的比率。模拟分频器在非常宽的信号范围内提供最大的线性度。
最后阶段提供X和Y输出的+ 10％读数调整，并用作驱动长电缆的高性能输出缓冲器。和信号等于总检测器信号，并且与入射光束功率成正比。
OT-301DL包括一个DC-DC转换器，可以将其卸下并更换为外部电源，以降低大批量OEM应用中的成本。
光束位置是根据PSD的两个阴极连接（标记为X1和X2）和两个阳极连接（Y1和Y2）生成的信号之比计算得出的。OT-301DL上的四个互阻放大器可精确测量所有阴极和阳极信号电流。
PSD信号与光束位置之间的确切关系如下：
其中X，Y是PSD表面上束斑质心的坐标（从探测器中心测量）；L是检测器敏感表面的尺寸，单位为毫米（例如：2、4、10、20、45毫米）。
技术指标
探测器类型双侧PSD
| 输入灵敏度 | -3 | -4 | -5 |
| 10 A / V | 10 A / V | 10 A / V |
X，Y输出信号 0V至±10V
总和输出信号最大10V
校准值 t±读数的10％
X，Y零（偏移） ±1.0V
偏置电压 0V或±5V
线性度 ±0.1％
通道间跟踪 1％
电源AC适配器 ±12V DC±500mA
尺寸 3.5 x 5.0英寸
输入连接器插座DB9
输出/电源连接器双排10 PIN接头连接器
放大器增益
| 12位拨码开关 | 获得 |
| 开= 1,4，7，10 | 10 -3 A / V |
| 开= 2,5，8，11 | 10 -4 A / V |
| 开= 3,6,9,12 |
PSD输入电缆
10 -5 A / V
| 销＃ | 功能 |
| 1个 | X1 PSD阴极 |
| 2 | X2 PSD阴极 |
| 3 | Y1 PSD阳极 |
| 4 | Y2 PSD阳极 |
| 5 | 地线 |
| 6 | 数控 |
| 7 | 数控 |
| 8 | 数控 |
输出电缆
| 销＃ | 功能 |
| 1个 | X位置 |
| 2 | 地线 |
| 3 | 和 |
| 4 | 地线 |
| 5 | Y位置 |
| 6 | 地线 |
| 7 | +/- 12V |
| 8 | 地线 |
| 9 | -12V |
| 10 | 数控 |
