精密金属节流孔板‑卡套接头，三通管接头

精密节流孔组件，适配流程工业常用标准接头。压配式孔芯搭配标准卡套式管接头，组成整套精密节流孔组件。本页接头适配 1/4 英寸外径管材，或 3/16 英寸外径管材。

IC‑MC4：NPT 外螺纹 × 卡套接头
IC‑4006：两端卡套直通接头

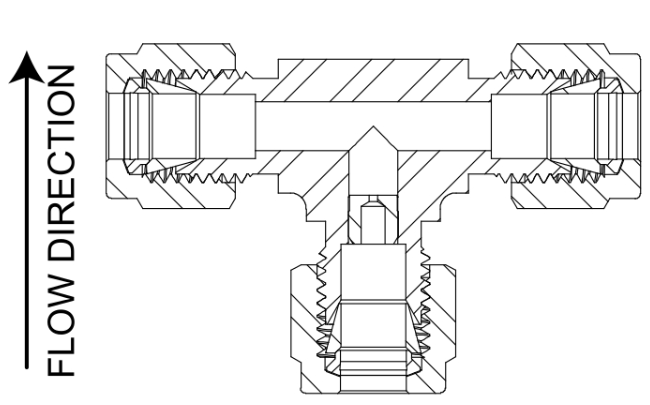

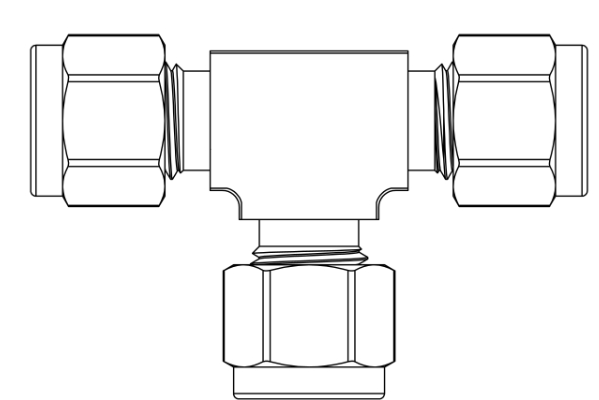

IC‑UT4：三通卡套接头

材质统一 316 不锈钢，最大耐压 4000psig，最大压差 200psid，均不带滤网，适配 1/4″、3/16″ 外径管道。

零件编号	节流孔孔径	材质	流量系数 Cv	接头最大耐压	最大允许压差	内置滤网
IC‑UT4‑4‑SS	0.0039 英寸	316 不锈钢	0.00035	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑6‑SS	0.0059 英寸	316 不锈钢	0.00086	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑7‑SS	0.0071 英寸	316 不锈钢	0.0012	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑8‑SS	0.0079 英寸	316 不锈钢	0.0015	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑10‑SS	0.0102 英寸	316 不锈钢	0.0025	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑11‑SS	0.011 英寸	316 不锈钢	0.0028	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑12‑SS	0.0122 英寸	316 不锈钢	0.0034	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑15‑SS	0.015 英寸	316 不锈钢	0.005	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑16‑SS	0.016 英寸	316 不锈钢	0.0055	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑17‑SS	0.017 英寸	316 不锈钢	0.0067	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑18‑SS	0.018 英寸	316 不锈钢	0.0073	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑19‑SS	0.019 英寸	316 不锈钢	0.008	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑20‑SS	0.02 英寸	316 不锈钢	0.0088	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑21‑SS	0.021 英寸	316 不锈钢	0.0096	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑22‑SS	0.022 英寸	316 不锈钢	0.011	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑24‑SS	0.024 英寸	316 不锈钢	0.013	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑25‑SS	0.025 英寸	316 不锈钢	0.014	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑26‑SS	0.026 英寸	316 不锈钢	0.016	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑27‑SS	0.027 英寸	316 不锈钢	0.017	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
IC‑UT4‑28‑SS	0.028 英寸	316 不锈钢	0.018	4000 磅 / 平方英寸表压	200 磅 / 平方英寸压差	无
