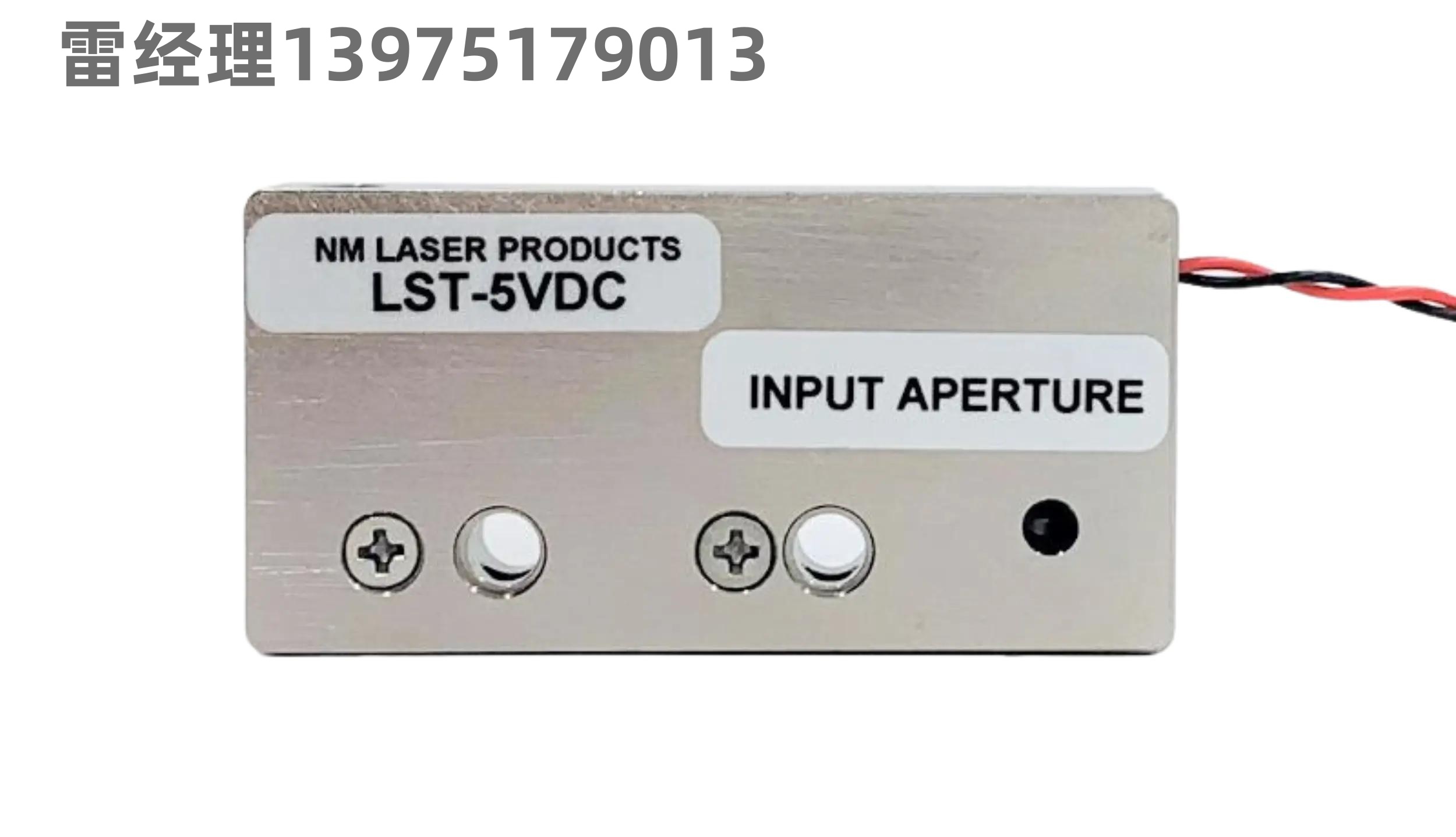

美国NM LASER激光快门LST-5VDC直驱式3mm孔径光闸
高可靠性 LST-5VDC 光学光闸采用 5V 直接驱动方式，兼顾性能与成本优势，具有较高性价比。
产品采用紧凑型结构设计，尺寸仅为 2 英寸 × 1 英寸 × 0.4 英寸，配备 3 mm 孔径，在整体尺寸与通光孔径之间实现了较优平衡。
采用 5V 直接驱动后，用户所需的驱动电路大幅简化，仅需最基础的开关控制即可实现工作，从而降低整体驱动成本。
在保持开启状态时，其热功耗仅 2.5W，散热管理要求较低，可减少额外散热设计需求。
与所有激光光闸及光学光闸一样，使用时需要注意：
避免靠近强磁场环境
严格遵守额定光功率要求
避免较大尺寸灰尘颗粒或异物进入，否则可能影响光闸运动性能
具体尺寸信息请参考机械图纸。
美国NM LASER激光快门LST-5VDC直驱式3mm孔径光闸产品特性
应用场景
- 光学快门
- 激光安全保护快门
- 50 Hz 高速运行应用
- 低功耗应用
- 紧凑型设备集成应用
光学参数
- 孔径直径：3.0 mm
- 典型光束直径：1.0 mm
- 最大光功率承受能力：1 W
- 激光诱导损伤阈值：30 mJ/cm²（10 ns 脉冲条件下）
性能参数
- 开启延迟时间：3.0 ms
- 开启上升时间：2.0 ms
- 开启总时间：5.0 ms
- 关闭延迟时间：1.5 ms
- 关闭下降时间：2.0 ms
- 关闭总时间：3.5 ms
- 最小有效曝光时间（FWHM）：10 ms
- 最大重复频率：50 Hz（连续工作）
热性能参数
- 开启保持功耗：2.5 W
- 50 Hz 连续运行功耗：1.2 W
- 安装散热面：基准面 A 或基准面 B
电气驱动参数
- 驱动方式：5V 直流直接驱动（500 mA）
- 线圈阻抗：10 Ω（典型值）
- 线缆类型：26 AWG 特氟龙线，双芯，18 英寸双绞线
- 线缆端接方式：引线输出
可选定制项
- 孔径：4.0 mm
- 直接驱动：12V / 200 mA
- 光学选项：5W 金/铝镀膜光学结构
- 更高损伤阈值：300 mJ/cm²（10 ns 条件下）
产品属性
- 尺寸：2 in × 1 in × 0.4 in
- 产品类别：光学 / 工艺应用
- 规格日期：2026 年 5 月 14 日
