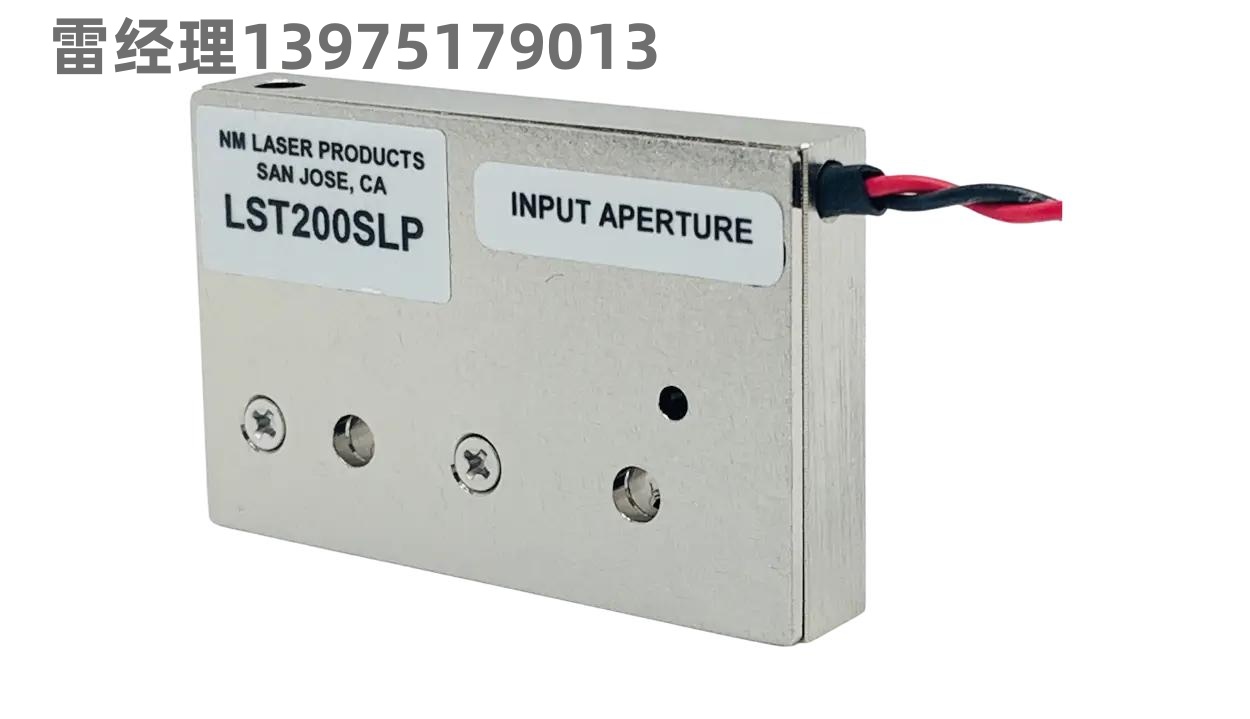

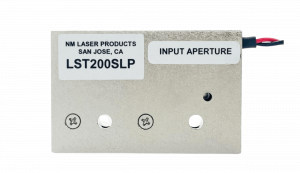

美国NM LASER光闸1ms切换速度LST200SLP高速快门shutter
美国NM LASER光闸1ms切换速度LST200SLP高速快门shutter主要特性：
最大光功率承受能力：2 W
通光孔径：2.3 mm
开关切换时间：1 ms
使用寿命：可达数十亿次开闭循环次数
LST200SLP 高速光闸型号专为高速光处理快门应用和快速响应激光安全联锁保护设计，在仅需较低电功率的条件下即可实现高速响应性能。
LST200SLP 可长期用于全年持续运行的应用场景，累计开关寿命可达到数十亿次，是该系列中可靠性最高的产品之一。
控制器的选择会影响光闸的切换速度。兼容控制方式包括：
CX4000B 控制器
基于 24V 直流电源设计的用户自定义控制电路
产品采用整体铜结构封装，可有效进行热量管理，并将热量快速传导至安装面。
该型号在安装时尤其需要关注散热设计：
当热负载较高时，建议使用输出孔径面作为主要散热安装位置。
当热负载较低时，可利用底部螺纹安装面进行散热。
使用限制和注意事项：
不适合靠近强磁场环境使用。
必须严格遵守额定光功率要求。
若工作环境存在较大颗粒污染物，可能影响光闸运动性能。
具体安装尺寸请参考机械图纸。
此外，建议参考技术资料中的应用说明，重点关注以下内容：
散热安装
自定义驱动电路设计
偏振影响
使用寿命
响应抖动
真空环境使用
污染控制
如需比较不同型号光闸产品，可查看产品型号对照资料。
孔径参数
- 孔径直径：2.3 mm
- 典型光束直径：＜1.5 mm
- 最大光功率承受能力：2 W
- 损伤阈值：30 mJ/cm²（10 ns 脉冲条件下）
性能参数
- 开启延迟时间：2 ms
- 开启上升时间：1 ms
- 开启总时间：3 ms
- 关闭延迟时间：1 ms
- 关闭下降时间：1 ms
- 关闭总时间：2 ms
- 最短曝光时间：5 ms
- 最大重复频率：100 Hz
- 使用寿命：数十亿次循环
热性能参数
- 开启状态功耗：4 W
- 循环工作功耗：10 W（100 Hz 工作条件下）
- 安装散热面：基准面 A、基准面 B
定制选项
- 更大孔径：3–4 mm
- 更高重复频率：200 Hz（开启 / 关闭时间均为 1 ms）
- 直接驱动：12V 或 5V 直流驱动
- 更高光功率承受能力：5 W（10 ns 脉冲条件下 300 mJ/cm²）
- 线缆长度及连接器：支持任意长度及接口形式定制
电气驱动参数
- 电源要求：24V 直流，额定电流 1 A
- 驱动方式：
- 开启增强驱动：24V，持续 4 ms
- 保持开启电压：10V
- 线圈电阻：22 Ω（典型值）
- 线圈电感：10 mH
- 线缆规格：22 号 PVC 线材，2 芯，18 英寸双绞线
- 线缆端接方式：引线输出式
- 位置传感器：不提供，如需位置检测可参考相关位置反馈型号
推荐控制方式
- 推荐控制器：CX4000B
- 推荐驱动方式：24V 电容放电驱动或 24V 脉宽调制驱动
- 用户自定义电容放电驱动参考参数：
- 电压：24V
- 电容：330 mF
- 电阻：25 Ω
- 采用续流二极管及 12–36V 稳压保护
- 用户自定义脉宽调制驱动参考参数：
- 24V 驱动 5 ms 后切换至 10V 保持
- 采用上述保护电路配置
产品属性
- 尺寸：53.3 × 9.7 × 34.3 mm
- 重量：约 113 g
- 产品类别：安全防护 / 高速加工应用
- 重力方向要求：无特殊要求
- 规格更新时间：2025 年 9 月 24 日
应用场景
- 光学快门
- 高速加工控制
- 高可靠性连续运行场景
- 生物技术曝光控制应用
