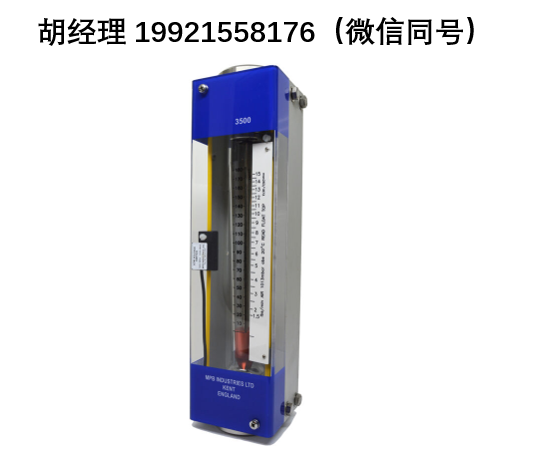

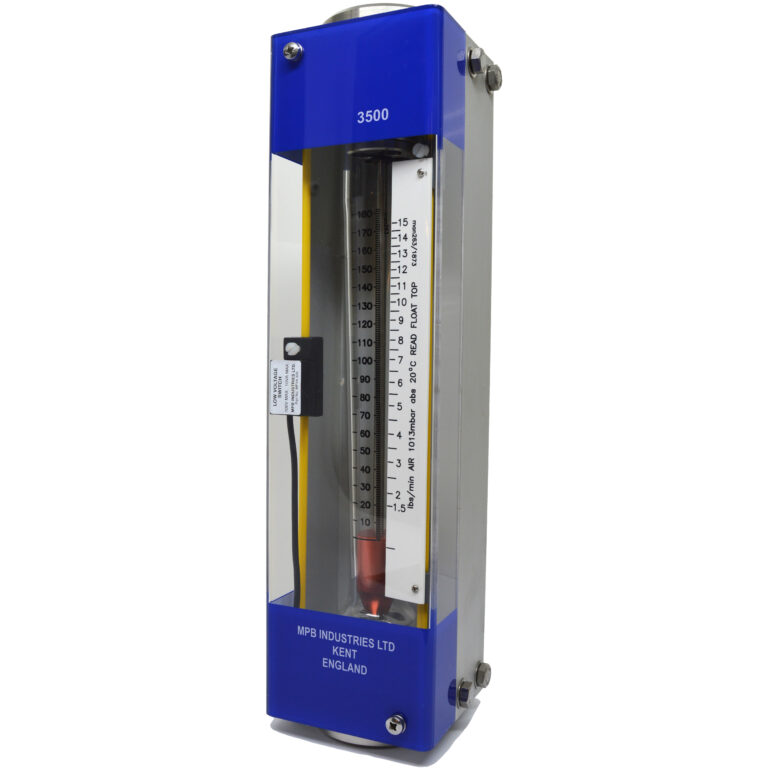

3500 系列 变面积式流量计

MPB 3500 系列变面积式流量计可精准实时测量瞬时流量。设备材质可适配多种工业工艺介质。

3500 型变面积式流量计可选配高位、低位锁定报警开关。

仪表带有标定刻度，170 毫米公制刻度永久烧制在玻璃管上。如需，也可提供空白刻度板，供客户自行标定。

3500 型变面积式流量计可测量绝大多数工艺气体与液体流量。标准量程最高可达 250 升 / 分钟水（或在 20℃、绝对压力 1013 毫巴条件下 7500 升 / 分钟空气）。

还可选用经济型锁定报警装置：当流量高于或低于设定值时，报警保持触发状态。该方案省去昂贵电子电路，非常适合远程及过程控制场景。

规格与特点

产品特点

• 可提供标准流量刻度，也可定制刻度
• 公制刻度；可提供空白刻度板，供客户自行标定
• 支持管道在线安装或面板安装
• 全量程采用导向浮子，读数稳定
• 可配备法兰接口
• 现场拆装玻璃管简单便捷

技术规格

• 外壳：符合 BSEN12373/AA25 标准的阳极氧化铝
• 端块：硬质聚氯乙烯（PVC）或不锈钢
• 工艺接口：1½ 英寸 BSP 外螺纹
• 外壳盖板：聚碳酸酯
• 密封件：丁腈橡胶、氟橡胶、三元乙丙橡胶等
• 测量管：全应力消除硼硅玻璃，带永久烧制黑色公制刻度，刻度长度 170mm（按需可提供空白刻度）
• 刻度：可调节标定刻度（如需空白刻度板可定制），采用永久烧制黑色陶瓷刻度
• 浮子：红色硬质阳极氧化铝浮子、不锈钢浮子
• 重量：4.5 千克
• 最大工作压力：气体 4 巴表压（非冲击工况）；液体 6 巴表压（非冲击工况）
• 最高工作温度：丁腈橡胶密封 60℃；氟橡胶密封 100℃
• 精度：±5% 满量程（预估值）
• 可选报警规格：0.5A，交流小于 50V，最大 10VA；0.5A，直流小于 75V，最大 10W，常开触点
• 接线：标配 2 米引出线，也可按客户指定长度供货
• 流量读数：读取刻度，以浮子顶部位置为准
