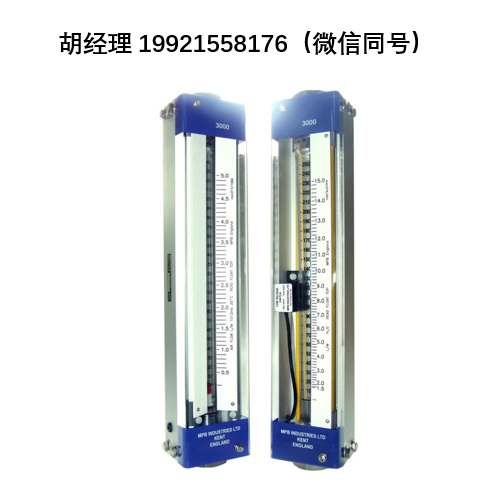

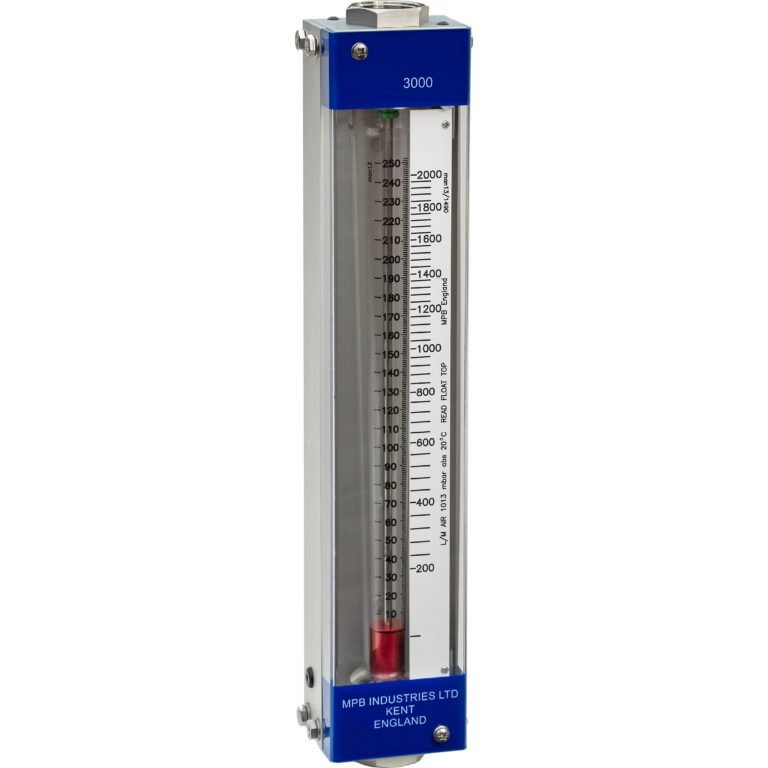

3000 系列变面积流量计（可选自锁报警装置）

概述

MPB 3000 系列变面积流量计，是一款经济实惠且测量精准的流量测量设备。其标尺长度达 250 毫米，刻度分辨率高，读数清晰。

MPB 3000 系列流量计最新版本新增 12 种量程规格，在绝对压力 1013 毫巴、20℃工况下，空气最低量程可达 250 毫升 / 分钟，最高可达 3000 升 / 分钟；同时也提供最高 125 升 / 分钟的水流量量程。

所有流量管均采用自由浮子结构，压力损失极低。

MPB 3000 系列既可作为校准标准流量计，也适用于对变面积流量测量精度与刻度分辨率要求极高的严苛工况。

设备选材可兼容绝大多数工业工艺介质。

流量计标配已校准刻度板；公制刻度永久烧结在玻璃管上。也可按需提供空白刻度板，供客户自行校准。

MPB 3000 系列流量计可测量绝大多数工艺气体与液体的流量。

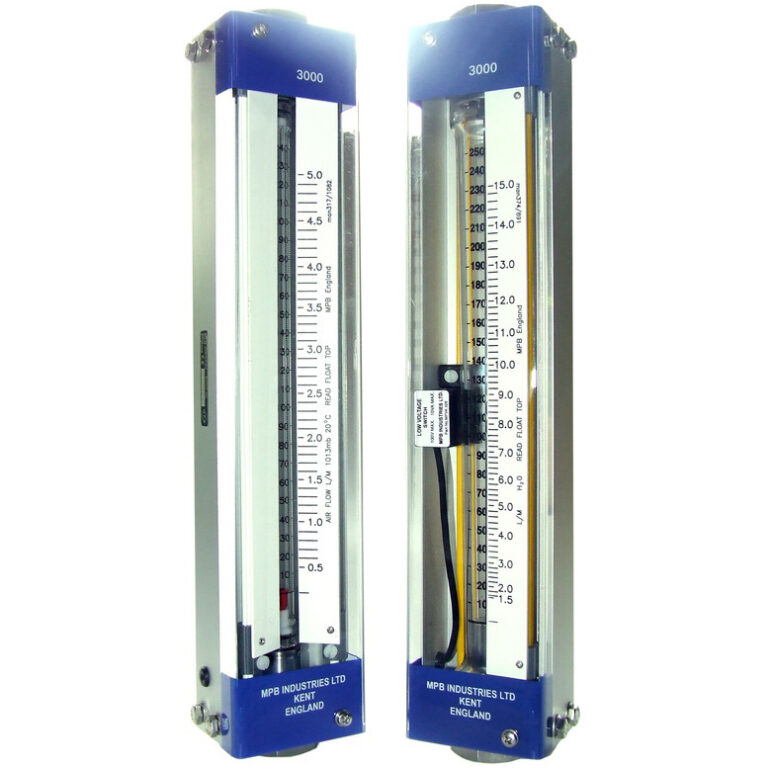

可选配 1 个或 2 个经济型自锁高 / 低流量报警开关。当流量高于或低于设定阈值时，报警保持触发状态。该设计省去昂贵电子线路，非常适合远程与过程控制场景。

规格与特点

产品特点

• 提供标准及定制流量标尺；空气量程最低可达 250 毫升 / 分钟
• 公制刻度；可提供空白刻度板，由客户自行校准
• 高分辨率刻度，保证测量精度
• 可加装经济型自锁报警装置
• 支持管道安装或面板安装
• 流量管可现场拆卸、重装
• 全量程采用导向浮子 / 自由浮子，读数稳定；读数需对齐浮子顶端对应的刻度
• 可配套法兰接口供货
• 可搭配 CV200、CV300 流量控制阀使用

技术规格

• 外壳：符合 BSEN12373/AA25 标准的阳极氧化铝
• 端块：硬质聚氯乙烯，或 316 不锈钢
• 工艺接口：1/4 英寸、1/2 英寸、3/4 英寸、1 英寸 BSPP 管螺纹
• 防护罩：聚碳酸酯
• 密封件：丁腈橡胶、氟橡胶、三元乙丙橡胶等
• 测量管：完全去应力硼硅玻璃管，带永久烧结公制刻度
• 刻度：可调节校准刻度（如需空白刻度可定制）
• 浮子：硬质阳极氧化铝、316 不锈钢
• 重量：1250 克
• 最大工作压力：气体最高 10 巴（无冲击工况）；液体最高 12 巴（无冲击工况）
• 最高工作温度：丁腈橡胶密封最高 60℃；氟橡胶密封最高 100℃
• 精度：±5% 满量程（预期值），系列校准可达到更高精度
• 可选报警触点参数：交流 50V，0.5A，最大 10VA；直流 75V，0.5A，最大 10W；触点常开 / 常闭可选
• 接线：标配 2 米引出线，也可按客户指定长度供货
• 流量读数：读取浮子顶端平齐位置对应的刻度值
