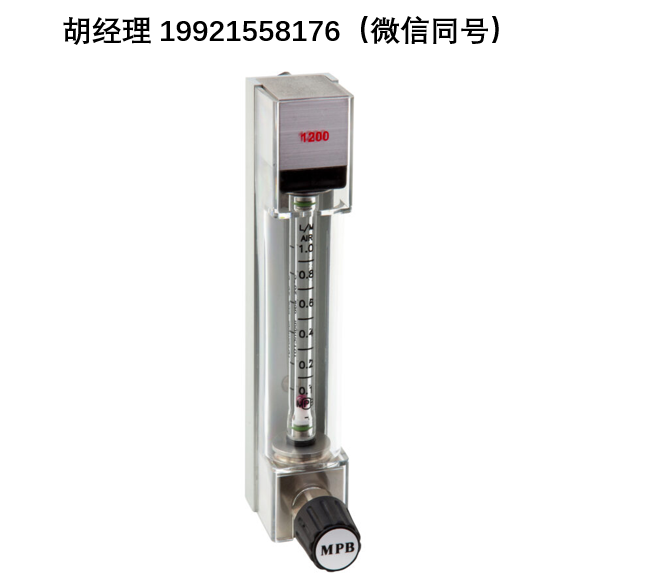

紧凑型 1200 系列变面积式流量计

MPB 紧凑型 1200 系列流量计，测量管长度 93 毫米，适用于安装空间受限的场景。

该产品常规为面板前装式，也可采用面板背装方式供货，配套边框与安装套件。

MPB 紧凑型 1200 系列流量计可测量几乎所有工艺气体或液体的瞬时流量。

接口可选镀镍黄铜、阳极氧化铝合金或不锈钢材质；同时可提供报警型版本。

流量计可选用直通式接口或背向接口，可选配内置控制阀或不带阀。

规格与特点

产品特点

• 提供带阀型与无阀型版本
• 直通式接口或背向接口可选
• 可选用选配面板安装套件，支持面板前装或背装
• 测量管可现场快速拆卸与重装
• 标配流量刻度，也可定制流量刻度
• 支持报警选配功能

技术规格

• 壳体：阳极氧化铝（符合 BSEN 12373/AA25 标准）
• 端块：镀镍黄铜、303 不锈钢、阳极氧化铝合金
• 工艺接口：1/4 英寸 BSPPF、1/4 英寸 NPTF，背向或直通式
• 阀杆：不锈钢
• 外罩：聚碳酸酯
• 密封件：丁腈橡胶、氟橡胶、三元乙丙橡胶等
• 测量管：硼硅玻璃（长度 93 毫米）
• 刻度：高温烧结黑色陶瓷刻度
• 锥形浮子：硬质阳极氧化铝、316 不锈钢
• 球形浮子：玻璃、不锈钢、陶瓷、红宝石、钨材质
• 重量：600 克
• 最大工作压力：气体最高 20 巴表压（无冲击工况）；液体最高 20 巴表压（无冲击工况）
• 最高工作温度：丁腈密封件最高 60℃，氟橡胶密封件最高 100℃
• 精度：预估刻度版为满量程的 ±5%；本系列校准刻度版为满量程的 ±2%
