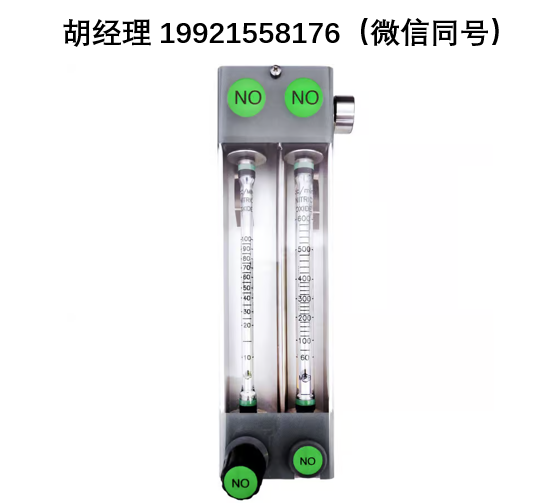

1241S 系列双管级联式变面积流量计

MPB 1241S 系列双管级联流量计，适用于测量几乎所有工艺液体或气体的瞬时流量。

MPB 1241S 系列双管级联流量计专为需要高精度的工况设计，可突破常规 10:1 的量程比限制；尤其适合在首段流量管就需要高精度读数的场景。

典型安装示例：左侧流量管量程 10–100 毫升 / 分钟，级联至 100–1000 毫升 / 分钟；或是 0.1–1 升 / 分钟级联至 1–10 升 / 分钟，不受工艺介质与工况条件限制。

该流量计采用级联量程方案，最低流量可达 50 毫升 / 分钟，最高至 150 升 / 分钟。

MPB 1241S 系列双管级联流量计接口为背向式，入口为 1/4 英寸 BSPPF 背向接口，右侧顶部为出口。 如需计量两种不同气体或液体以配制混合气体 / 溶液，可选用 MPB 1240S 双管流量计。

典型应用：分析仪器、气体流量控制、微量加药系统、吹扫计量、泄漏检测、混合配比系统。

适用行业：酿造、气体分析、医疗、航空航天、制药、发动机测试、造纸、水处理、油气等领域。

规格与特点

产品特点

• 标配流量刻度，也可定制流量刻度
• 带阀型与无阀型版本可选
• 可提供面板背装套件
• 测量管可现场快速拆卸与重装

技术规格

• 壳体：阳极氧化铝（符合 BSEN12373/AA25 标准）
• 端块：不锈钢
• 工艺接口：入口 1/4 英寸 BSPPF 背向接口，出口 1/4 英寸 BSPPF 侧接口
• 外罩：聚碳酸酯
• 密封件：丁腈橡胶、氟橡胶、三元乙丙橡胶等
• 测量管：硼硅玻璃（长度 138mm）
• 刻度：高温烧结黑色陶瓷刻度
• 球形浮子：玻璃、不锈钢、红宝石、钨材质
• 锥形浮子：阳极氧化铝、不锈钢材质
• 重量：1000 克
• 最大工作压力：气体最高 20 巴表压（无冲击工况）；液体最高 20 巴表压（无冲击工况）
• 最高工作温度：丁腈密封件最高 60℃，氟橡胶密封件最高 100℃
• 精度：预估刻度版为满量程的 ±5%；校准刻度版为满量程的 ±3%
