为了标记带孔的热电冷却器,使用带有索引的标准单级热电冷却器的标记系统: ТВ-NC-hBB ,其中:
ТВ——产品简称——热电电池(冷却器);
N——冷却器中热电偶的数量;
С——热电元件基础肋条的长度(毫米);
h——热电元件的高度(毫米)
BB — 附加索引:

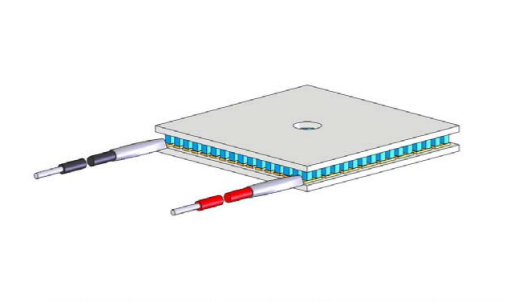

- CH — 用于带中心孔的矩形模块(例如ТВ-43-1.0-0.8CH)
- CHR — 用于带有中心孔的圆形冷却器 (例如 ТВ-19-1.0-1.3CHR)
- R — 用于圆形冷却器(例如 TB-253-1.4-1.5R)
标准交货条款
- 基材——氧化铝(ВК-96)
- 高度公差 ± 0.05 毫米 (L1)
- 平行度 0.03 mm (L1)
- 平面度 0.02 mm (L1)
- 线长 120 毫米
- 销方向(用于矩形冷却器)— 朝向较长的一侧
- 工作温度高达 80°С,最高组装温度 120°С(组装焊锡 Tm = 139°С)
-
附加选项
描述 符号 (*) 笔记 工作温度高达 120 °C,最高装配温度 = 130 °C** HT(120) Tm = 139 °C 的组装焊料 工作温度高达 150 °C,最高装配温度 = 170 °C** 高温(150)*** 组装焊料 Pb-Sn,Tm = 183 °C*** 工作温度高达 200 °C,最高装配温度 = 220 °C** HT(200) Tm = 232 °C 的组装焊料 在温度循环条件下运行的特殊版本 С > 10 5个循环 +40C/+90 °C 高度公差 = ± 0.025 毫米;
平行度 0.02 毫米;
平面度 0.015 毫米。L2 高度公差 = ± 0.015 毫米;
平行度 0.01 毫米;
平面度 0.01 毫米。L3 冷却器冷侧 (mc) 和 (或) 热侧的金属化镀锡(熔化温度 = 95 °C、117 °C、139 °C、183 °C) mc95、mh95、mm117等 镀金 mcAu、mhAu、mmAu 0.2-1微米 基板材料 – 氮化铝 (AlN) ñ 热导率 > 180 W/mK 密封剂:环氧树脂、硅 E、S 非标准引脚方向 根据客户要求的电线类型和长度 组装成数组 连接器压接 在冷或热散热器、包装或冷块上焊接 (*) – 显示的符号用于表示更酷名称中的附加选项;
(**) – 最大组装温度对模块的影响不得超过 2 分钟;
(***) – 重要的!带有此选项的 TEС 不满足 ROHS 要求。例子:
1. FROST-72 HT (150)- 热电冷却器 FROST-72,最高工作温度 = 150 °С,基材为氧化铝。
2. DRIFT-0,8HT (200) mmAu N – 热电冷却器 DRIFT-0,8,最高工作温度 = 200°С,基板材料为氮化铝。冷端和热端都镀有金色涂层
