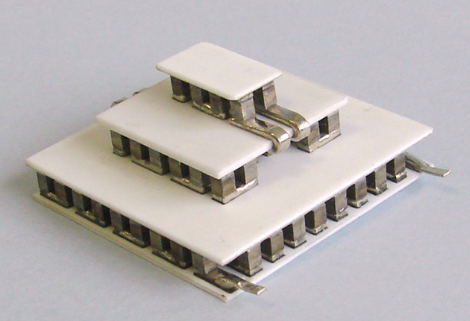

ECOGEN公司生产的一系列小型热电珀耳帖模块,可快速冷却至高达118К的温差,冷却功率高达2.5瓦。
基材-氧化铝(ВК-96)
高度公差±0.35 mm
平行度0.15 mm(L4)
平面度0.1 mm(L4)
销方向(适用于矩形冷却器)-向较长一侧
工作温度高达80°С,最大组装温度120°С(组装焊料Tm=139°С)
Type |
Imax (A) |
Qmax (W) |
Umax(V) |
dTmax (K) |
R (Ohm) |
А (mm) |
B (mm) |
C (mm) |
D (mm) |
H (mm) |
|
||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TB-3-(31-11-4)-1,5 | 0.9 | 0.4 | 3.5 | 109 | 5.4 | 8.0 | 10.0 | 4.0 | 2.0 | 9.3 | |||
TB-3-(31-11-4)-1,2 | 1.1 | 0.5 | 3.5 | 108 | 4.3 | 8.0 | 10.0 | 4.0 | 2.0 | 8.4 | |||
TB-3-(31-11-4)-1,0 | 1.3 | 0.6 | 3.5 | 107 | 3.6 | 8.0 | 10.0 | 4.0 | 2.0 | 7.8 | |||
TB-3-(49-17-4)-2,5 | 6.3 | 3.3 | 5.3 | 113 | 0.9 | 36.0 | 36.0 | 14.0 | 8.0 | 16.8 | |||
TB-3-(59-17-4)-1,5 | 1.0 | 0.5 | 6.8 | 114 | 7.2 | 12.0 | 12.0 | 4.0 | 2.0 | 9.3 | |||
TB-3-(59-17-4)-1,2 | 1.2 | 0.6 | 6.8 | 113 | 5.8 | 12.0 | 12.0 | 4.0 | 2.0 | 8.4 | |||
TB-3-(59-17-4)-1,0 | 1.4 | 0.7 | 6.8 | 112 | 4.8 | 12.0 | 12.0 | 4.0 | 2.0 | 7.8 | |||
TB-3-(83-18-4)-1,3 | 3.7 | 2.5 | 10.0 | 118 | 2.4 | 24.0 | 20.6 | 4.5 | 8.7 | 10.8 |
