ECOGEN公司开发并商用的五级热电模块,用于在热负荷为3W的工作点以高达130К的温差进行冷却。它们被用于量子级联激光器(QCL)和科学设备。
基材-氧化铝(ВК-96)

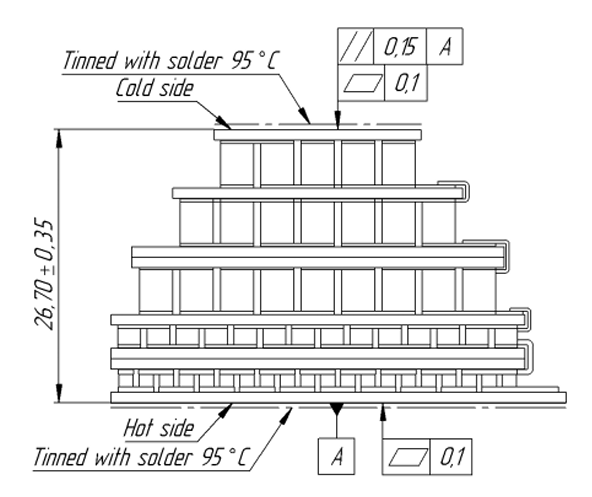

高度公差±0.35 mm
平行度0.15 mm(L4)
平面度0.1 mm(L4)
销方向(适用于矩形冷却器)-向较长一侧
工作温度高达80°С,最大组装温度120°С(组装焊料Tm=139°С)

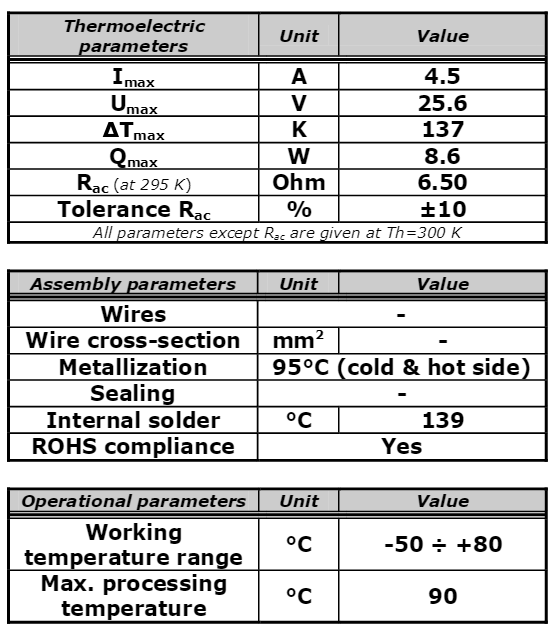

Imax (A) |
Qmax (W) |
Umax(V) |
dTmax (K) |
R (Ohm) |

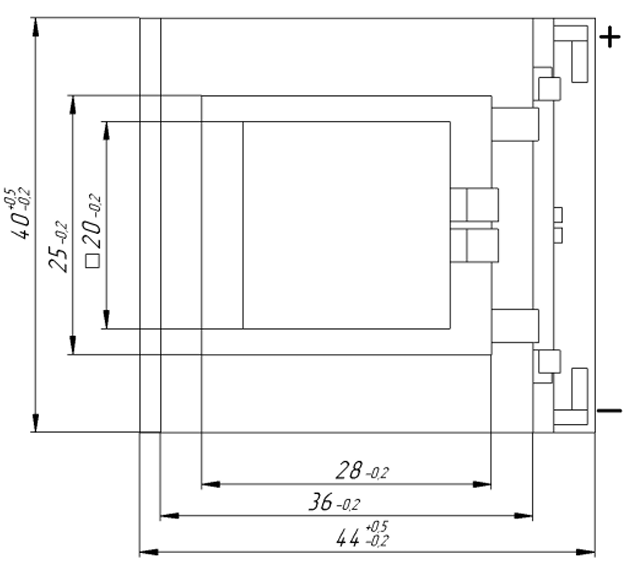

А (mm) |
B (mm) |
C (mm) |
D (mm) |
H (mm) |
---|---|---|---|---|---|---|---|---|---|
4.5 | 8.6 | 25.6 | 137 | 6.5 | 40.0 | 44.0 | 20.0 | 20.0 | 26.7 |
