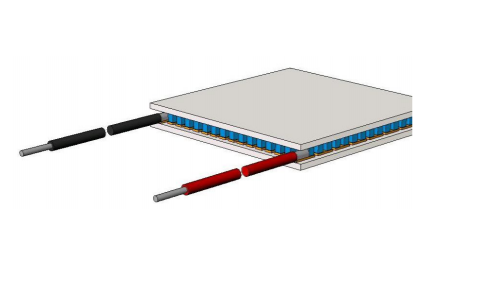

帕尔贴控温原件,Kryotherm单级热电冷却器,Kryotherm热电材料
通用缩写用于表示单级冷却器：ТВ-NCh，其中：
ТВ——产品简称——热电电池（冷却器）；
N——冷却器中热电偶的数量；
С——热电元件基础肋条的长度（毫米）；
h——热电元件的高度（毫米）
例如，在模块 TB-161-1,4-1,5：161 个热电偶（322 个热电元件）中，每个元件的横截面为 1,4×1,4 mm，高 1,5 mm。

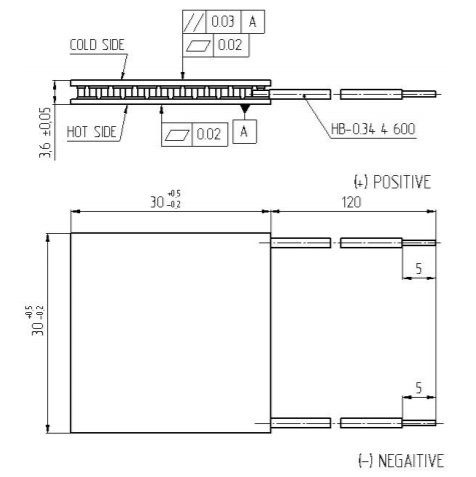

标准交货条款
- 基材——氧化铝（ВК-96）
- 高度公差 ± 0.05 毫米 (L1)
- 平行度 0.03 mm (L1)
- 平面度 0.02 mm (L1)
- 线长 120 毫米
- 销方向（用于矩形冷却器）— 朝向较长的一侧
- 工作温度高达 80°С，最高组装温度 120°С（组装焊锡 Tm = 139°С）
-
附加选项
描述 符号 (*) 笔记 工作温度高达 120 °C，最高装配温度 = 130 °C** HT(120) Tm = 139 °C 的组装焊料 工作温度高达 150 °C，最高装配温度 = 170 °C** 高温(150)*** 组装焊料 Pb-Sn，Tm = 183 °C*** 工作温度高达 200 °C，最高装配温度 = 220 °C** HT(200) Tm = 232 °C 的组装焊料 在温度循环条件下运行的特殊版本 С > 10 5个循环 +40C/+90 °C 高度公差 = ± 0.025 毫米；
平行度 0.02 毫米；
平面度 0.015 毫米。L2 高度公差 = ± 0.015 毫米；
平行度 0.01 毫米；
平面度 0.01 毫米。L3 冷却器冷侧 (mc) 和 (或) 热侧的金属化镀锡（熔化温度 = 95 °C、117 °C、139 °C、183 °C） mc95、mh95、mm117等 镀金 mcAu、mhAu、mmAu 0.2-1微米 基板材料 – 氮化铝 (AlN) ñ 热导率 > 180 W/mK 密封剂：环氧树脂、硅 E、S 非标准引脚方向 根据客户要求的电线类型和长度 组装成数组 连接器压接 在冷或热散热器、包装或冷块上焊接 (*) – 显示的符号用于表示更酷名称中的附加选项；
(**) – 最大组装温度对模块的影响不得超过 2 分钟；
（***） – 重要的！带有此选项的 TEС 不满足 ROHS 要求。例子：
1. FROST-72 HT (150)- 热电冷却器 FROST-72，最高工作温度 = 150 °С，基材为氧化铝。
2. DRIFT-0,8HT (200) mmAu N – 热电冷却器 DRIFT-0,8，最高工作温度 = 200°С，基板材料为氮化铝。冷端和热端都镀有金色涂层
