Intek流量计Rheotherm热式流量计
我们的液体流量计可以测量什么?
Intek Rheotherm 210型流量计可用于测量粘度低或高的大多数均质液体以及浆液的连续流量。我们的在线传感器的独特设计提供了通畅的流路,并提供多种材料以与大多数流体兼容。我们的在线流量计已用于测量从液化气到浓稠油和糊状物,腐蚀性化学物质,轻烃,水和水基流体的所有内容。 Rheotherm小体积液体流量计可以准确测量的化学物质 包括:
- 液氯
- 消泡剂
- 硫酸铝
- 聚合物
- 杀菌剂
- 氧化镁
- 硫酸镁
- 磺酸镁
- 次氯酸钠(NaOCl)
- 氢氟硅酸(HFSA)
- 氯化铁(FeCl3)
- 氢氧化钠(NaOH)
它们在流量测量功能方面的多功能性使这些热式流量计成为行业中广泛使用的重要监视工具,包括但不限于以下行业:
- 化学/石化
- 航天
- 天然气
- 石油和天然气生产
- 废水处理
- 纸浆和纸
- 核
它们如何工作?
像所有热式流量计一样,Model 210可以分析流体通过设备时的热性能,以确定准确的流体流速。 我们的在线式低流量计使用的是直管式或环形流量管,在其外部装有两个电阻温度检测器(RTD)(一个已加热,另一个未加热)。两个RTD之间的温差提供了主要流量信号。在高流速下,由于流量更易于散热,因此压差较低。在低流速下,差异会更高,因为去除的热量较少。由于液体连续流动且其成分均匀,因此可以进行精确的流量测量无需测量流体压力即可制成。

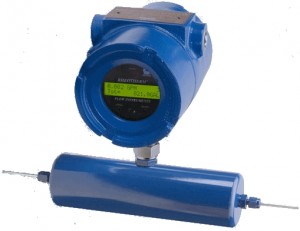

Rheotherm 210型流量计可以本地显示或者远程数据传输,然而,本地显示配置2×16背光LCD显示器的选项,显示的质量/体积流率,温度(℃或℉),并且总累积流量。也可远程传输信号到PLC或者PC。
型号210还包括自我诊断功能,该功能可自动检测系统问题并生成可由用户查看的故障代码。
特征
- 没有活动部件
- 独家在线TU传感器
- 先进的信号处理电子
- 现场可调; 方便的现场校准调整
- 免维护
- 简易安装
- 耐腐蚀材料可选
- 长期可靠性
- 最多存储四个校准曲线
- 扩展温度补偿

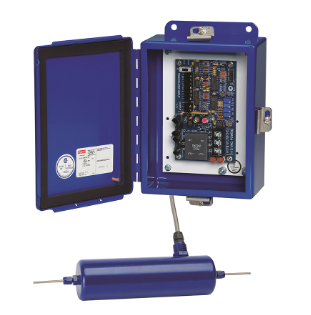

- 可选的远程电子配置
- 可防爆防潮防水
标准 | ||
温度 | 过程:0 – 140°F (-18 – 60°C) 环境: 0 – 120°F (-18 – 50°C) |
-20 – 350°F (-30 – 175°C) |
压力 | 0 – 1,000 PSI | 高达30,000 PSI |

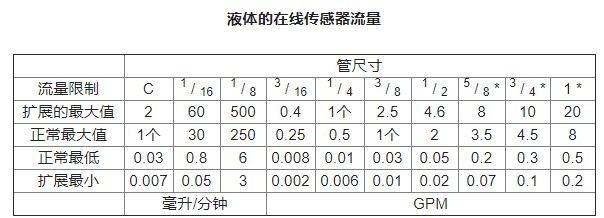

校准范围 | – 10:1调低 – 0.007 cc / min至20 GPM |
–高达200:1的调节比; –四个校准通道可用(用于使用同一传感器的多个流量范围或流体) |
校准精度 | 典型读数的±1% | |
响应时间 | 1秒。; 3 – 5秒。典型值 (范围的63%) |
时间常数/延迟选项 |
重复性 | 读数的±0.5% | |
标准 | 选件 | |
线径 (取决于流量范围) |
毛细管 1/16”;1/8”;3/16”;1/4”; 3/8”;1/2”:5/8”;3/4”;1” |
通过配件/适配器的其他尺寸 |
过程连接 | 普通管短管适用于压缩接头 | – MNPT: –三通(卫生); – SS法兰(1/2“ – 2”); 其他可用配件 |
湿材料 | 316不锈钢 | –哈氏合金C-276®; –Monel®; –合金20; –钛; –钽; –铬镍铁合金 |
显示 | 2个X16背光LCD,可选择显示: –质量/体积流量 –温度 –累计流量 |
|
标准 | 选件 | |
外壳 | 传感器: PVC 集成电子产品: NEMA 4X铸铝 远程电子产品: NEMA 4 |
传感器:不锈钢 远程电子设备: –不锈钢 – NEMA 7防爆 |
危险环境 | 集成电子产品 FM批准用于: – I类,Div。1,B,C,D 组-I类,区域1,IIB + H2(美国) -II类,部门。1,E,F,G组 – III类,分区。1 远程电子设备: 与上述相同,但使用ISB添加A组 |
|
产出 | 4 – 20 mA(流量)或带有流量,累加器和流体温度的连续脉冲 | – 0 – 10或0 – 5 VDC; –脉冲(5 VDC集电极开路); – HART(4-20 mA); – SPDT中继; – 4至20 mA温度 |
输入功率 | 24 VDC±4V (200 mA –盲板单元; 300 mA,带显示选项) |
110/230伏交流电±10V |
