Rheotherm低流量气体流量计可用于测量从几百SCFM到25 SCCM的小管线(通常为1英寸或更小)中的气体流量。这些流量计可重复读取质量或标准体积,而无需外部温度或压力校正。没有机械零件,它们可靠并且易于维护。对于危险环境,可以使用本质安全和NEMA 7防爆选件。
我们的气体流量计可以测量什么?
大多数气体(包括腐蚀性和爆炸性气体)的持续流动。这些小体积流量计已用于测量从氢到六氟化铀的所有物质。这里列出了我们的流量仪表所测量的气体的部分清单:
- 氨
- 氩气
- 丁烷
- 二氧化碳
- 一氧化碳
- 氯气(干)
- 煤气
- 焦炭气
- 柴油机排气
- 沼气
- 乙烷
- 乙醇蒸气
- 乙烯
- 火炬气
- 烟气
- 氟气
- 燃气
- HC燃料气
- 氦
- 烃气
- 甲烷
- 甲醇甲醛蒸气
- 天然气
- 氧
- 丙烷蒸气
- 丙烯气
- 二氧化硫
- 六氟化钨(WF6)
自1978年我们开始生产以来,Rheotherm流量计已经在数以千计的装置中使用。目前使用我们的流体流量计的行业包括:
- 化学和石化
- 航天
- 废水处理
- 天然气
- 石油和天然气生产
- 核
- 纸浆和造纸
它们如何工作?
像所有热式流量计一样,Model 210可以分析流体通过设备时的热性能,以确定准确的流体流速。 我们的在线式低流量计使用的是直管式或环形流量管,在其外部装有两个电阻温度检测器(RTD)(一个已加热,另一个未加热)。两个RTD之间的温差提供了主要流量信号。在高流速下,由于流量更易于散热,因此压差较低。在低流速下,差异会更高,因为去除的热量较少。由于液体连续流动且其成分均匀,因此可以进行精确的流量测量无需测量流体压力即可制成。
Rheotherm 210型流量计可以本地显示或者远程数据传输,然而,本地显示配置2×16背光LCD显示器的选项,显示的质量/体积流率,温度(℃或℉),并且总累积流量。也可远程传输信号到PLC或者PC。
型号210还包括自我诊断功能,该功能可自动检测系统问题并生成可由用户查看的故障代码。
特征
- 没有活动部件
- 在线TU传感器
- 先进的电子信号处理
- 现场可调
- 免维护
- 简易安装
- 材质可选
- 长期可靠性
标准 | 选件 | |
温度 | 过程:0 – 140°F (-18 – 60°C) 环境: 0 – 120°F (-18 – 50°C) |
-20 – 350°F (-30 – 175°C) |
压力 | 0 – 1,000 PSI | 高达30,000 PSI |

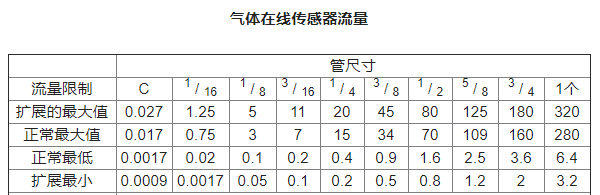

校准范围 | 10:1夜视 流量: 0.001至320 SCFM (0.03至9060 SLPM) |
–最高200:1的量程比 –四个可用的校准通道(用于多个流量范围或使用同一传感器的不同流体) |
校准精度 | 典型读数的±1% | |
响应时间 | 1秒。; 3 – 5秒。典型值 (范围的63%); |
时间常数/延迟选项 |
重复性 | 读数的±0.5% | |
标准 | 选件 | |
线径 (取决于流量范围) |
毛细管 1/16”;1/8”;3/16”;1/4” 3/8”;1/2”;5/8”;3/4”;1” |
通过配件/适配器的其他尺寸 |
过程连接 | 普通管短管适用于压缩接头 | – MNPT; –三叶草(卫生); – SS法兰(1/2” – 2”): 可用的大多数其他配件 |
材质 | 316不锈钢 | –哈氏合金C-276®; –Monel®; –合金20; –钛; –钽; –铬镍铁合金 |
显示 | 2 X16背光LCD,可选择显示以下内容: –质量/体积流量 –温度 –累计流量 |
|
标准 | 选件 | |
外壳 | 传感器: PVC 集成电子产品: NEMA 4X铸铝 远程电子产品: NEMA 4 |
传感器:不锈钢 远程电子设备: –不锈钢 – NEMA 7防爆 |
危险环境 | 集成电子产品: FM认证用于: – I级,分区。1,B,C,D 组-I类,区域1,IIB + H2(美国) -II类,部门。1,E,F,G组 – III类,分区。1 远程电子设备: 与上述相同,但使用ISB添加A组 |
|
产出 | 4 – 20 mA(流量)或带有流量,累加器和流体温度的连续脉冲 | – 0 – 10或0 – 5 VDC; –脉冲(5 VDC集电极开路); – HART(4-20 mA); – SPDT中继; – 4至20 mA温度 |
输入功率 | 24 VDC±4V (200 mA; 300 mA w /显示选项) |
110/230伏交流电±10V |
