IMKO Micromodultechnik 颗粒固体水分仪 水分测量 TRIME GWs mit GR-Sonde

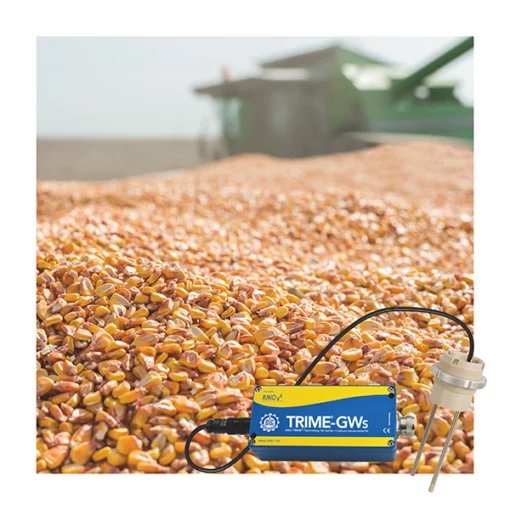

TRIME GWs（带 GR 探头）

用于在连续物料流中以及难以接近的位置（例如塔式干燥机内）测量物料水分的变送器。
可对非均质散装物料进行高精度水分测量。

应用领域

谷物与饲料（Grain & feed）

技术参数

• 温度范围：
  • 电子部分：0°C … +70°C
  • 测量头：0°C … +120°C
• 电源：+12V 至 +24V DC，约 3W
• 特殊条件：测量头可短时承受最高 150°C
• 信号输出：2路模拟输出 0(4)…20mA
  • 输出1：水分（%）
  • 输出2：温度，或可选电导率 / 标准偏差
• 通讯接口：RS485 或 IMP 总线
• 传感器尺寸：175 × 80 × 58 mm（长 × 宽 × 高） / Ø70 × 235 mm
• 重量：1.3 kg
• 防护等级：IP65

GR 圆形传感器（GRr）

带不锈钢温度传感器保护帽

结构变型（Constructive variants）

• 楔形探头 WS2（Keilsonde WS2）

应用位置：

• 干燥机进料口
• 干燥机内部（干燥前及干燥过程中）
• 干燥机出料口（卸料料斗或输送机）
• 谷物输送系统（例如料仓）

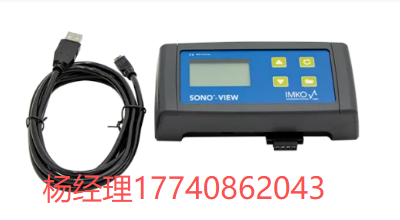

SONO-View（显示与配置单元）

独立显示与配置设备，用于 SONO 或 TRIME 水分探头的过程控制。
最多可在线连接 4 个 SONO 探头，通过串行接口通讯。
用于显示测量数据、设置运行模式及其他功能。

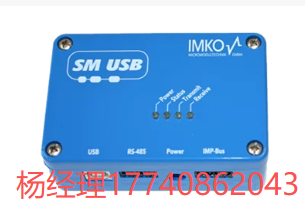

SM-USB（接口转换器）

USB 转 RS485 与 IMP 总线转换模块。
用于在 Windows 电脑上连接 SONO 探头。
支持自定义校准、测试测量及数据存储功能。

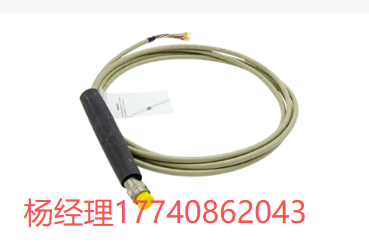

电缆（Cables）

• SONO 传感器电缆 4m：6组双绞线（6 × 2 × 0.25 mm²），屏蔽，10针 MIL 接头
• SONO 传感器电缆 10m：同规格
• SONO 传感器电缆 25m：同规格
• SONO 固定电缆密封型：5m 传感器电缆，IP67，屏蔽双绞线（6 × 2 × 0.25 mm²）



盲盖（Blind cap）

材料：塑料 Hibro，M70×2

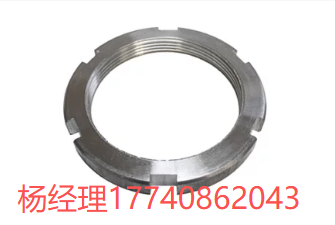

锁紧螺母（Lock nut）

材料：铝制，M70

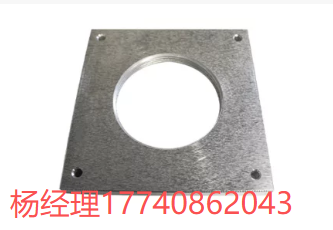

法兰（Flange）

GR 铝制安装法兰，尺寸 120 × 120 mm
