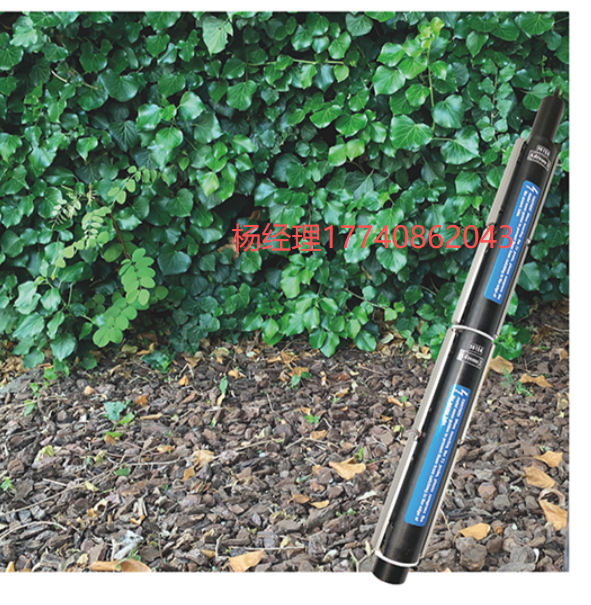

IMKO Micromodultechnik 土壤水分测量 PICO Profile 用于创建深度剖面的固定式测量解决方案
智能且紧凑的 TRIME PICO-PROFILE 传感器是一种用于连续、无损体积含水量测定的测量设备，专为地下固定式现场应用而设计。其多种安装方式（更大深度、垂直或水平安装）提供了广泛的应用可能性。
TRIME PICO-PROFILE 系统需要外部 7–24V/DC 供电，并设计用于连接数据记录仪或 PC，以实现监测和数据记录功能。
TRIME PICO-PROFILE 系统可直接连接至 RS485 总线或 IMP-Bus（四线制总线系统），既可通过 SDI-12 数据记录仪连接，也可通过 SM-USB 电平转换模块与 TRIME WIN MONITOR 数据记录软件配合使用。
如果需要将多个传感器组成网络连接，IMKO 提供 3 端口、6 端口和 12 端口分配模块。
请注意，IMP-Bus 电缆长度与线径必须正确匹配，否则 TRIME 传感器在工作时的功耗（12V/DC 下 100mA，持续约2–3秒）可能会导致电压下降。更多信息请参见第5节。
优点：
• 现场安装低功耗（使用 SDI-12 数据记录仪时）
• 由于采用预配置标准组件（如防雷保护、分配模块等），安装简便、布线简单
• 系统出厂即为可用状态
• 电缆长度可超过 1000 米（仅需4线即可连接所有传感器）
适用对象：
• SDI-12 数据记录仪
• Windows PC + TRIME WIN MONITOR 软件（仅配合 SM-USB 转换模块）
• IMKO 校准与测试软件 PICO-CONFIG SM-USB 转换模块
应用：
固定式剖面测量
技术参数：
温度范围：-15°C … 50°C
供电电源：+7V 至 +24V 直流
特殊条件：—
信号输出：SDI-12
接口：SDI-12
传感器尺寸：—
重量：—
防护等级：IP20
IPH2
定制化的深度配置
安装
固定安装在测量管内的地面中

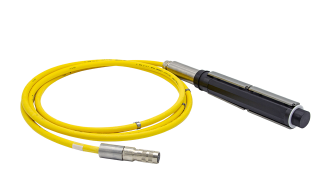

PICO-PROFILE 搭配 PICO-T3PN 传感段
配件

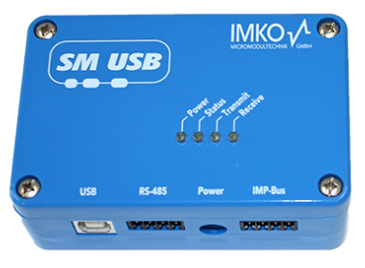

SM-USB
USB 转 RS485 与 IMP 总线转换模块。用于通过串行接口将 SONO 探头连接至 Windows PC。可用于创建自定义校准、进行测试测量（带数据存储）以及其他功能。
记录仪（咨询 CJ）
按需提供

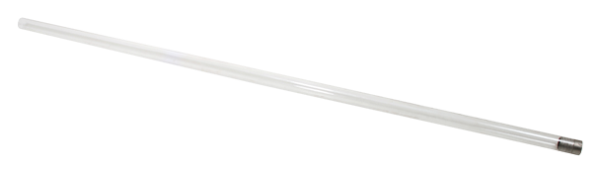

TECANAT 管材及配件
TECANAT 管，长度 0.25 m
包含管材切割工具、密封塞和端盖。直径 Ø 22 mm
TECANAT 管，长度 1 m
包含管材切割工具、密封塞、端盖及氯丁橡胶密封圈。
TECANAT 管，长度 2 m
包含管材切割工具、密封塞、端盖及氯丁橡胶密封圈。
TECANAT 管，长度 3 m
包含管材切割工具、密封塞、端盖及氯丁橡胶密封圈。
校准套件
替代传感器
