881A回声测深仪
881A型
数字回声测深仪

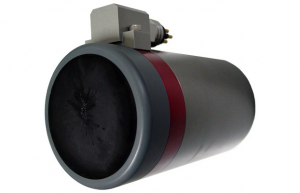

Imagenex 881A型回声测深仪是具有串行输出的完全独立的回声测深仪。它安装在带有水下连接器的耐压外壳中,可用于3000米(10000英尺)的深度。它可以用作标准回声测深仪或仅用于数字化首次回波。它的要求是最小的,仅需要电源和到外部设备(例如个人或便携式计算机)的数字接口即可。
特征
- 以太网通讯
- 可编程的
- 高性能
- 低电量
- 简单的设置和安装
- 10 m至200 m操作
- 紧凑的尺寸
- 用户可用的通讯格式
应用领域
- ROV,AUV和UUV
- 离岸石油和天然气
- 测绘
- 水下考古
- 科学研究
硬件规格
频率 | 675 kHz |
传感器 | 锥形束 |
换能器束宽 | 10°(标准) |
范围解析度 | 1 m-4 m:2 mm(0.08“) 5 m及以上:10 mm(0.4”) |
最小 可检测范围 | 150毫米(6英寸) |
最大限度。工作深度 | 1000 m和3000 m可用 |
最大限度。电缆长度 | 典型的双绞屏蔽线(RS-485)上为1000 m |
界面 | RS-485串行接口@ 115.2 kbps(或可选的RS-232) |
连接器 | 侧面安装,四芯,可湿配合(Subconn MCBH4M-AS) 可选直角或末端安装连接器 |
电源供应 | 小于3瓦的20-36 VDC |

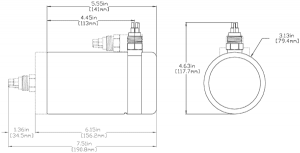

尺寸 | (对于两个深度等级) 直径为79.4毫米(3.125英寸)x长度为139毫米(5.5英寸) |
空气重量 | 〜 |
水中重量 | 〜 |
材料 | 1000 m单位: 6061-T6铝和PVC 3000 m单位:钛,PVC和300系列不锈钢 |
涂层 | 硬阳极电镀 |
