864可编程数字高度计

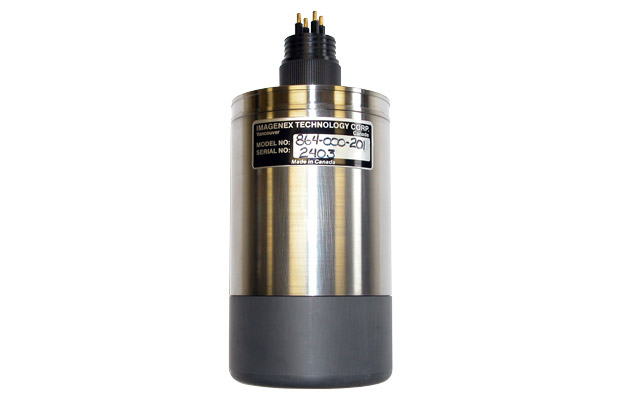

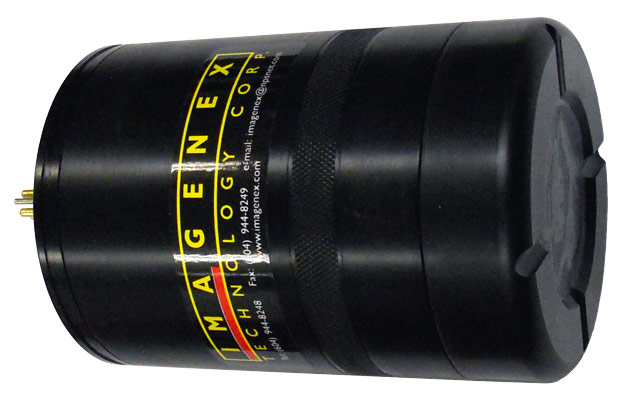

Imagenex 864型是一个完全独立的高度计,带有数字输入/输出。该单元与881A型交换数据命令和返回数据格式兼容。该装置安装在带有水下连接器的耐压外壳中,可在深处使用。864高度计可测量到底部或其他大物体的距离。它仅需要电源,并且需要与外部设备的RS-485或RS-232串行接口。
特征
- 可编程的
- 自给自足
- 串行输出
- 紧凑的尺寸
应用领域
- 测量建筑物和物体的高度
- 测量范围到其他结构和物体
- 监控沉淀或冲刷
- ROV,AUV和UUV
硬件规格
频率 | 330 kHz |
传感器 | 锥形束 |
换能器束宽 | 10° |
发射脉冲长度 | 100微秒 |
范围解析度 | 20毫米 |
最小 可检测范围 | 100毫米 |
最大限度。工作深度 | 1000 m (可用3000 m和6000 m) |
最大限度。电缆长度 | 典型的双绞屏蔽线(RS-485)上为1000 m |
界面 | RS-485串行接口@ 115.2 kbps(或可选的RS-232),881A样式协议 |
连接器 | 四导体,可湿配合(Subconn MCBH4M-AS) |
