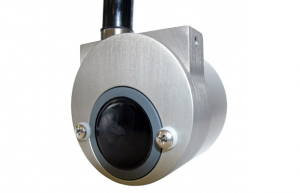

852超微型回声测深仪
微型回声测深仪
852型数字回声测深仪设计用于最小的ROV。为了获得最大的灵活性，该设备需要从9 – 50 VDC约1.5瓦的功率。使用串行通信，即115.2 kbps的RS-485或RS-232。最大工作范围是50米。
特征
- 超小型尺寸非常适合安装在当今的微型ROV上
- 低成本
- 直接连接到笔记本电脑
应用领域
- ROV导航
- 潜水支援
- 检查
- 搜索和恢复
硬件规格
| 频率 | 675 kHz |
| 传感器 | 锥 |
| 换能器束宽 | 10° |
| 范围解析度 | 20毫米 |
| 最小 可检测范围 | 500毫米 |
| 最大限度。工作深度 | 300米 |
| 最大限度。电缆长度 | 典型的双绞屏蔽线上1000 m |
| 界面 | RS-485 @ 115.2 kbps（RS-232可选） |
| 连接器 | IE55-1206-BCR渗透器 |
| 电源供应 | 9 – 50 VDC，低于1.5瓦
对于2016年4月之前制造的回声测深仪，请联系Imagenex确认工作电压。 |

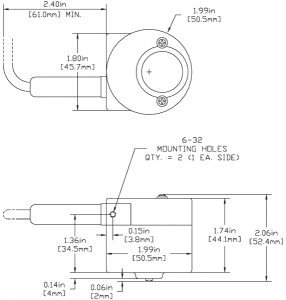

| 尺寸 | 见图纸 |
| 空气重量 | 约 185克（0.4磅），带有24英寸尾纤 |
| 水中重量 | 待定 |
| 材料 | 6061-T6铝 |
| 涂层 | 硬阳极电镀 |
