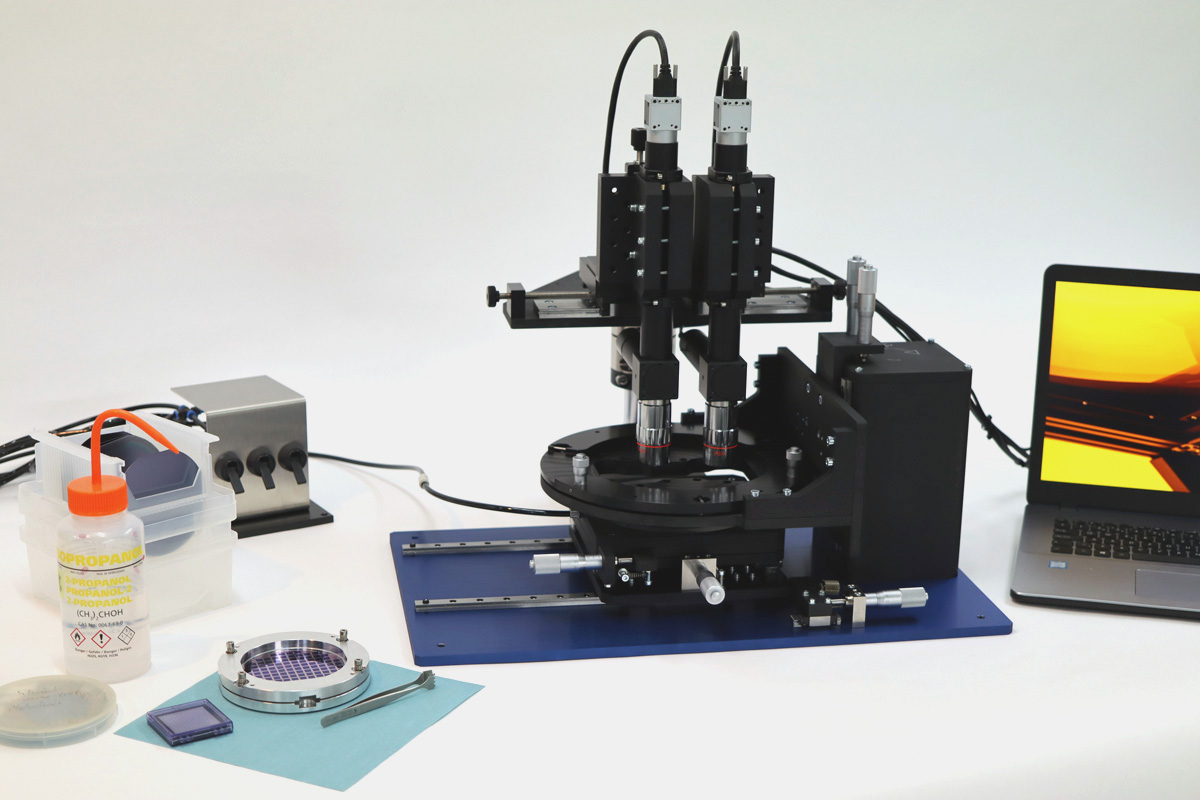

Idonus 掩膜对准器被设计用于准确对准掩膜与基板。 例如,使用阴影掩膜可以进行无光刻的薄膜沉积。 一旦晶圆在掩膜下对准,两个基板将被夹紧在双夹具中。 夹紧的双夹具和基板随后可以插入PVD腔室进行蒸发。 沉积完成后,双夹具将被分离,基板可以被取出。

除了阴影掩膜,idonus掩膜对准器还具有广泛的应用,例如:

  • 阴影遮罩
  • 紫外线光遮蔽
  • 纳米压印
  • 键合对准

简单性
真空夹持能力和三轴手动对准使这个掩膜对准器非常易于使用。

灵活性
对准器被设计用于与多种晶圆尺寸和形状一起使用,无论是否标准。 idonus根据您的需求制造夹具。

精度
结合显微镜,最小± 5 μm的对准公差可以实现。 idonus为其自身对准控制提供双图像显微镜。用户可以聚焦并同时可视化 两个对准位置,以简化对准过程。

双图像显微镜 (DIM )

使用 idonus 双图像显微镜 (DIM) 可以实现 ± 5 µm 的精确对准。 对准通过两台相机在电脑上进行监控。 该设备设计用于与我们的掩膜对准机 (MAS+DIM 系统) 结合使用,但也可以作为独立设备使用。

idonus 双图像显微镜 (DIM) – 摄像头通过USB 3.0端口连接到PC(如特写所示,摄像头有一个USB 3.0 Micro-B Super Speed端口)。
DIM可以作为独立设备使用,也可以与MAS结合使用。

阴影掩膜对准器的操作

插图 1 – 6 展示了完成荫罩对准所需的 main 步骤。 在步骤 #6 之后,堆叠组件即可进行下一道工艺(例如,PVD,溅射)。

所有这些步骤,包括与DIM对齐,都在我们关于MAS-DIM设备的视频演示中展示。

1. 上下夹具夹持晶圆和掩膜。

2. 上夹具带有掩膜处于对准位置,下夹具上的晶圆准备就绪待装载。

3. 芯片和掩膜在x、y和旋转轴方向上的对准。

4. 对齐后,两个卡盘通过机械夹紧在一起。

5. 卸夹。

6. 操作已完成。夹具上的基板已准备好进行下一道工艺。
