FS系列隔离比例直流-高压直流变换器具有坚固的设计和增强的功能,可实现卓越的长期可靠性。输出范围从200VDC到6000VDC,以微型、经济高效的PCB安装封装提供。
FS系列每种型号的输出功率为10瓦,开启电压为0.7V。输出电压与输入电压成比例,从接通到最大输出电压,可以轻松控制高电压。准正弦波谐振振荡器产生清洁、可靠的高电压,具有固有的低纹波、低EMI/RFI、低输入纹波电流和低传导发射。振荡器的频率在整个工作范围内是稳定的,允许容易的额外滤波,并且总是在音频频率范围以上工作。
该系列具有坚固的电流输入输出高压隔离,保守额定值为±2500V+VOUT,耦合电容小于100pF,漏电流小于100nA。通过结合输出电弧浪涌电流限制和不确定短路保护,每个模型都设计了鲁棒性和高可靠性。对内部电压梯度的仔细控制延长了计算的使用寿命。平均无故障时间(根据Bellcore TR-332)超过840000小时。
此外,内部变压器温度和输入电压通过监控电路进行主动监测,并输入至停机电路,防止输入电压过高或温度过高故障。如果超过预设限制,模块将自动关闭并在引脚6上发出错误信号(TTL高)。
故障条件消除后,机组将恢复正常运行,确保现场的最大可靠性。然而,引脚6错误信号将保持高电平,直到通过电源循环+5V逻辑复位为止。
FS系列还具有启用/禁用功能。引脚8上的TTL高信号禁用高电压输出。
高功率转换效率,加上低内部热阻,创造了一个强大的封装,能够承受广泛的工作温度。独特的集成阳极氧化铝散热片表面具有两个螺纹盲板插件,可通过外部散热片实现最佳热管理,以实现高温操作和/或方便的机箱安装配置。
优势
输出与输入成线性比例,<0.7V接通电压
高输入输出电流隔离

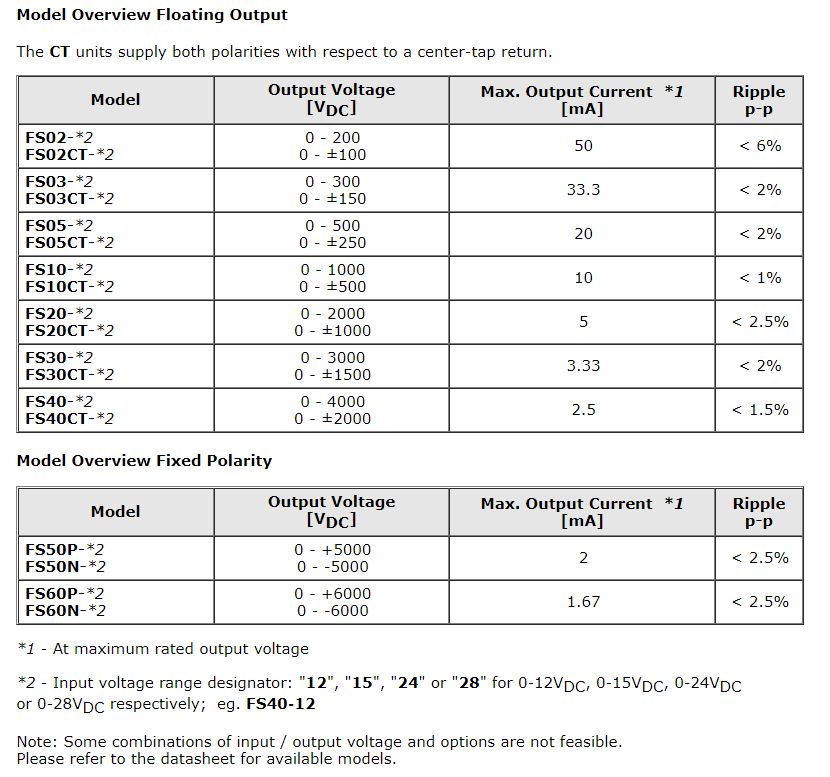

带可选中心抽头的浮动输出(0.2kV-4kV型号)
无需最小负载电流
低噪声、低传导发射和低输入纹波电流
高效,无需减额
防止电弧和短路
智能功能:具有自动关闭和错误代码输出的过温和过电压保护
设计符合RoHS指令
小巧轻便的包装
规格:
输入电压:12VDC、15VDC、24VDC、28VDC
接通电压:0.7V典型值。
隔离:引脚4上的±2500V偏置
输出电压公差:±5%满载
工作温度(标准):
-25°C至+75°C
工作温度(延长):
-55°C至+85°C
尺寸(长x宽x高):
57.2 x 28.5 x 12.7毫米3
重量:45g
应用:
电泳
压电器件
电容器充电
质谱法
静电卡盘
