F系列是一系列小型、通用的直流-高压直流换流器,可在10W连续输出功率下提供高达12000VDC(±)的电压。
输出与输入电压成比例,并具有低0.7VDC的典型开启电压。
有18种型号可供选择,范围从0到100V到0到12000V,正极或负极。这些模块通过准正弦波振荡器(一种全封闭变压器)表现出非常低的EMI/RFI、噪声和纹波。输入和输出滤波以及五面金属外壳。
隔离输出在配置负极性或正极性输出时提供了很多可能性。
选项包括两个安装孔和一个输出中心抽头选项,当接地时,该选项可从一个紧凑、低成本的模块提供正极和负极输出。
特点: 低涟波 极低EMI/RFI 比例输入/输出 可安装PCB 紧凑型包装 输入/输出隔离(浮动输出) 中心抽头选项 对流冷却/无需减额 输入/输出过滤 电弧和短路保护
| 应用: 电容器充电 光谱测定法 压电器件 车灯点火 车灯驱动 Q开关 离子泵 静电场生成 栅格偏移 电泳 激光器 |
物理特性:
F01-F60:71.1 x 43.2 x 21.6毫米3
F80-F121:71.1 x 43.2 x 24.1毫米3
重量:约142克。
包装:完全封装
外壳材料:黑色阳极氧化铝

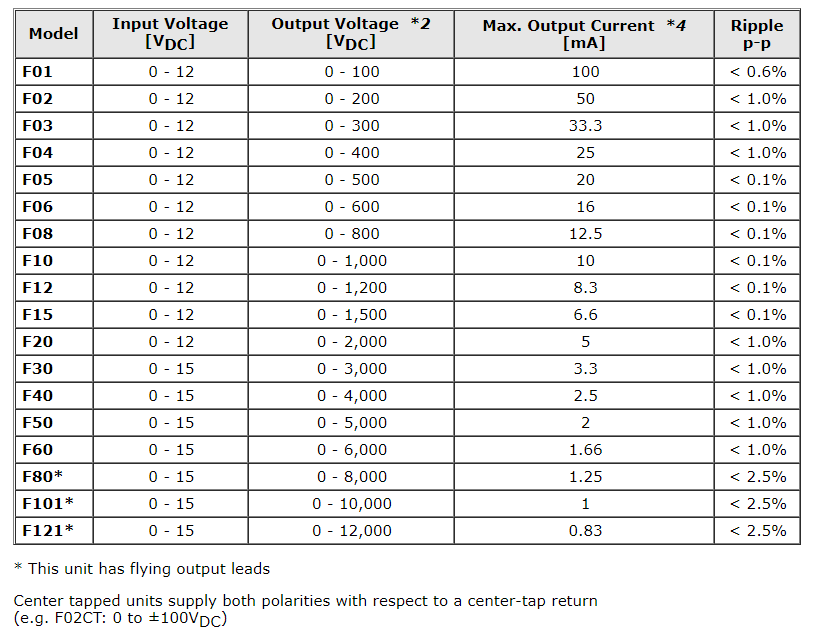

电气规格*3:
典型开启电压:0.7VDC
输入电流(空载)*1:<500mA
输入电流(满载)*1:<1.5A
隔离(F01-F60):3500V+VOUT
隔离(F80-F121):500V+VOUT
工作温度:-10°C至+70°C
*1-在最大额定输出电压下
*2-输出电压取决于负载。在轻载或空载条件下,降低输入电压,以免超过最大额定输出电压。
*3-除非另有说明,否则在25°C下满负荷预热30分钟后的规格。
*4-额定输出电流在全输出电压下可用,并且必须随着输入电压的降低而按比例降低。例如:一个500V、1.5W的装置,在500V时额定为3mA,在250V输出时将提供1.5mA。
