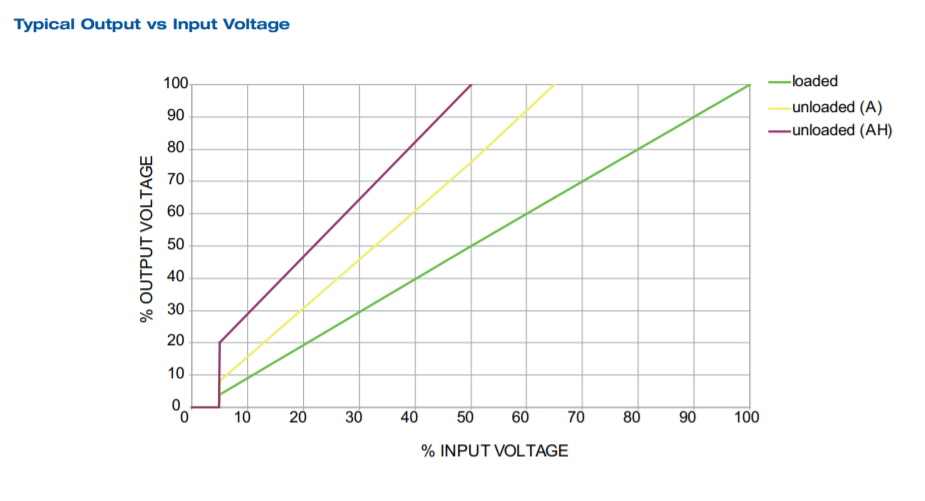

| 优势 比例输入/输出 极低剖面和小体积 低噪声准正弦波振荡器 控制销 低泄漏电流 低输入/输出电容 输入输出电流隔离 短路保护，至少1分钟 不需要最小负载 不需要外部组件 三个标准输入电压范围 设计符合RoHS 2和3指令 MTBF>1862000小时，根据Belcore TR 332 表面安装组件 UL 94V-0列出的专有密封剂 |
|

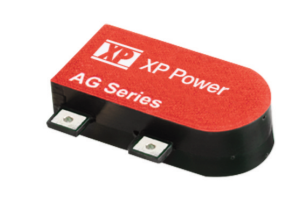

AG/AGH系列是一系列超小型高压DC/DC转换器，在高压小型化方面树立了行业标准。这种独特的封装体积不到十分之一立方英寸，从顶部安装时只有0.128英寸（3.25毫米），从PCB底部安装时只有0.152英寸（3.86毫米）！AG/AGH系列转换器还可以使用直径为0.8mm的引脚安装在PCB外。
可控制的输出电压范围从100V到6kV。这些组件大小的转换器非常适合需要最小尺寸和重量的应用。
开启电压非常低，低于0.7V，允许宽的输出电压工作范围。谐振、准正弦波振荡器和全屏蔽变压器的使用带来了清洁、可靠的高压转换，具有固有的低纹波、EMI/RFI和输入纹波电流，使该产品成为集成到噪声敏感设备中的理想产品。

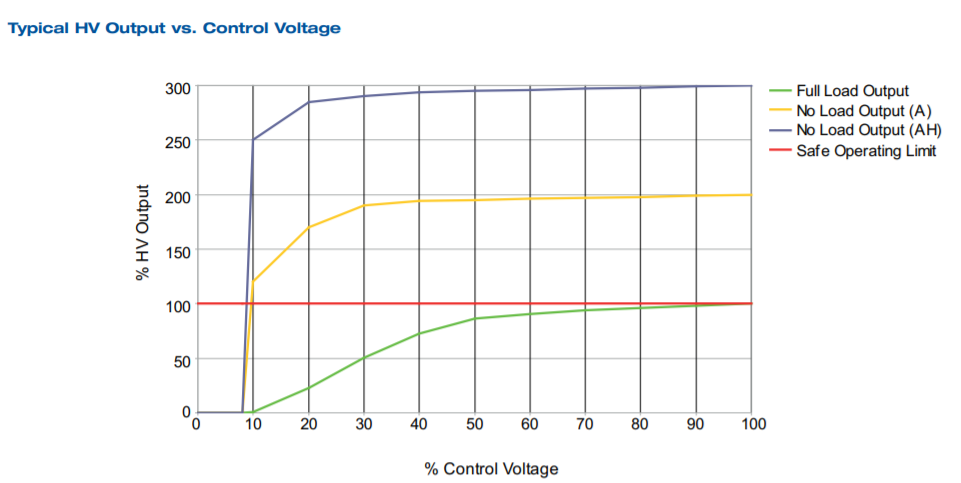

单独的高阻抗控制引脚是标准的，设计用于闭环或开环系统中的外部误差放大器和/或DAC控制。或者简单地将控制引脚连接到+输入，以进行比例输入到输出操作。
不需要外部组件或最小负载。专有的封装工艺和符合94V0标准的定制高性能配方用于实现优异的高压和热性能。隔离是输出回路上的±500V偏置。输入到输出的泄漏电流在小于100nA时非常低，并且耦合电容在小于250pF时也很低。

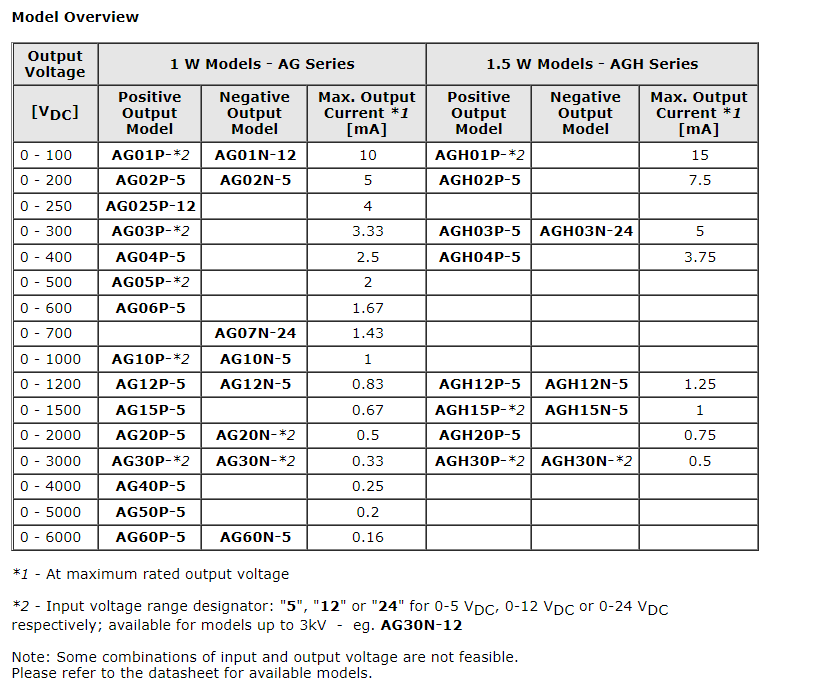

规格：
输入电压：0-5 VDC、0-12 VDC、0-24 VDC
接通电压：<0.7 VDC
隔离：输出回路上的偏置电压<±500 V
控制引脚电压：0至最大输入电压
尺寸（长x宽x高）：
AG01至AG20:23.4 x 11.4 x 6.4毫米3
AG30至AG50:28.7 x 11.4 x 6.4毫米3
AG60:33.5 x 11.4 x 6.4毫米3
包括连接翼板在内的总宽度-全部
型号：17.5毫米
工作温度：
-25°C至+75°C
应用：
雪崩光电二极管
电容器充电
电泳
光电倍增管
压电器件
质谱法
维持离子泵
