超小型I/O比例高压DC/DC转换器,在高压小型化方面树立了行业标准。这种独特的包装具有非常低的外形,只有6.35毫米。
可控单极输出电压范围从100V到6kV——正极性和负极性都有。三个输入电压范围,开启电压小于0.7V。单独的控制引脚可灵活操作。1W型号(A系列)和1.5W型号(AH系列)。隔离是输出回路上的±500V偏置。
这些组件大小的转换器非常适合需要最小尺寸和重量的应用:便携式仪器、雪崩光电二极管、光电倍增管、压电器件。

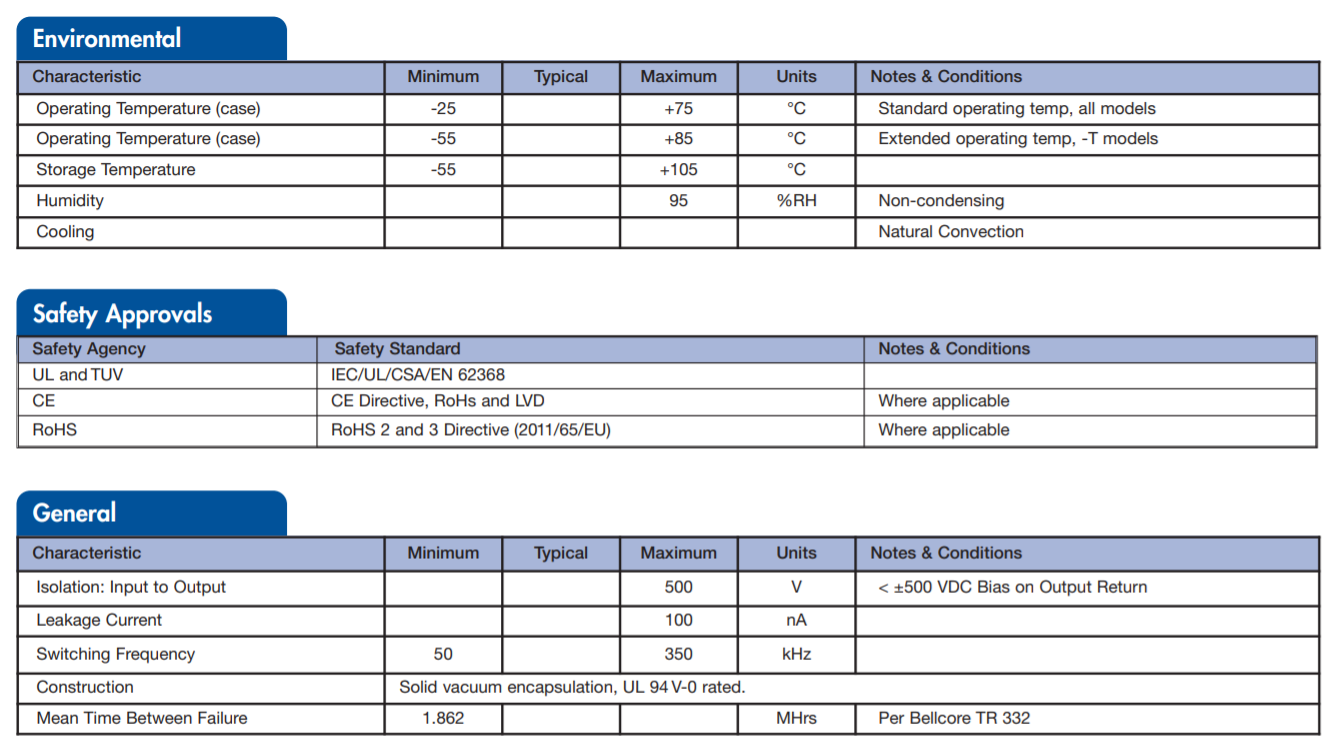

选项:延长工作温度(仅限A系列)。
优势
•输出电压从100V到6000V
•输出与输入成比例
•0.7VDC接通电压
•极低剖面<0.25“
•输入输出隔离
•短路保护
•控制销
•无最小负载
描述
A系列是一系列超小型直流-高压直流转换器,在高压小型化方面树立了行业标准。这种独特的包装体积不到十分之一立方英寸,外形极低,只有0.250英寸(6.35毫米)。

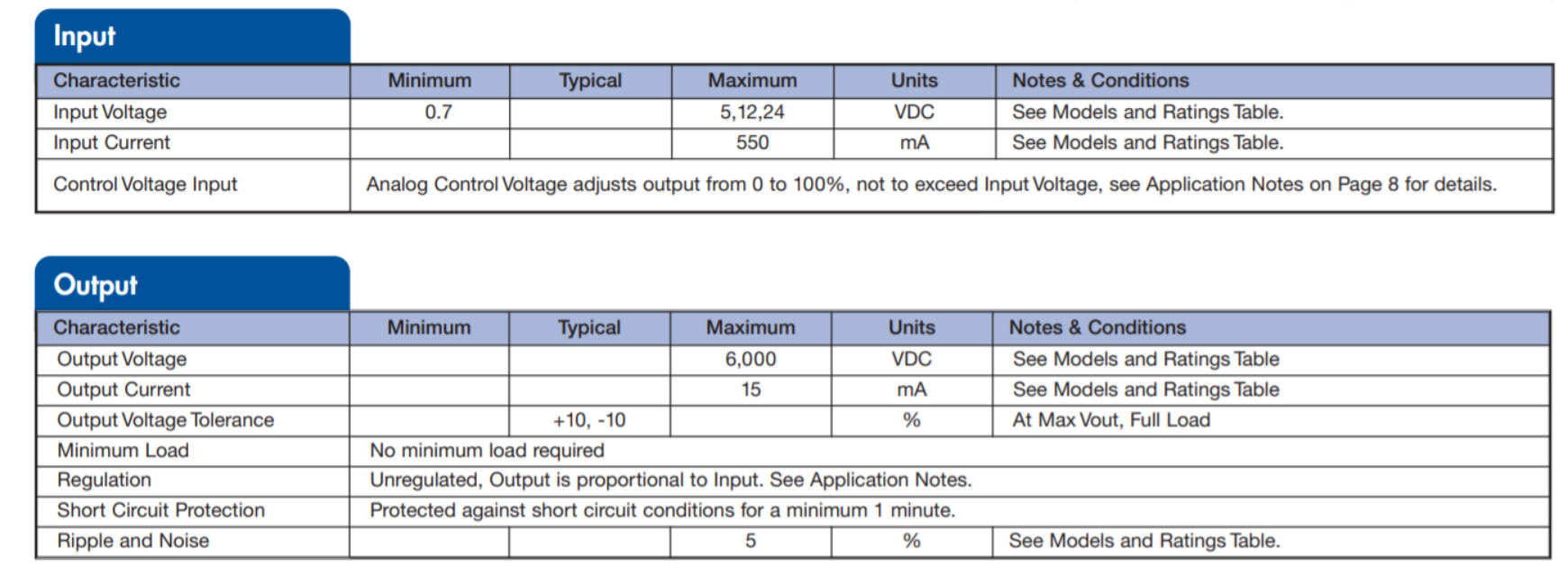

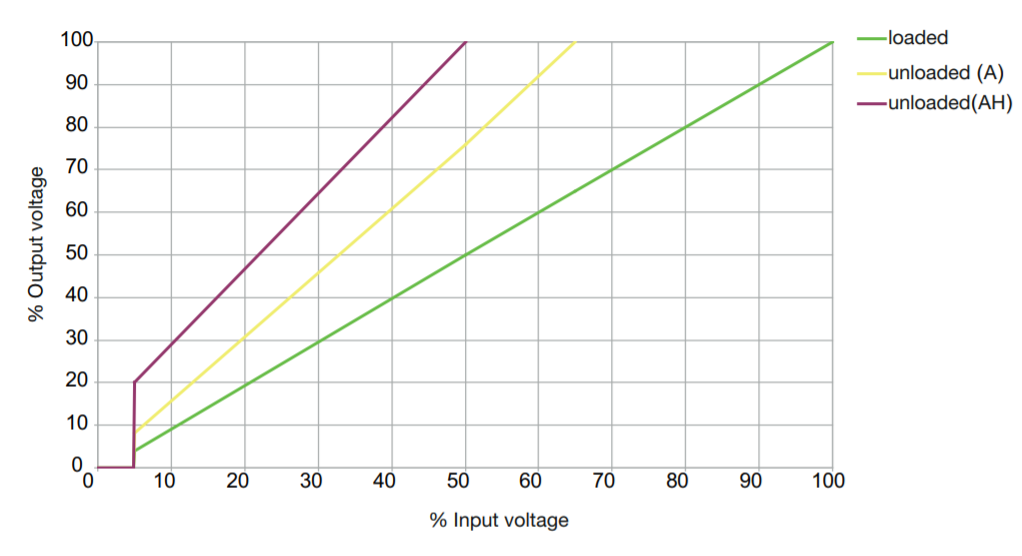

可控输出电压范围从100伏到6000伏。输出与输入电压成正比,从<0.7V输入到最大输入电压呈线性,允许输出电压可调。输出取决于负载。隔离允许在输出回路上施加<±500V的偏置。不需要外部组件或最小负载。

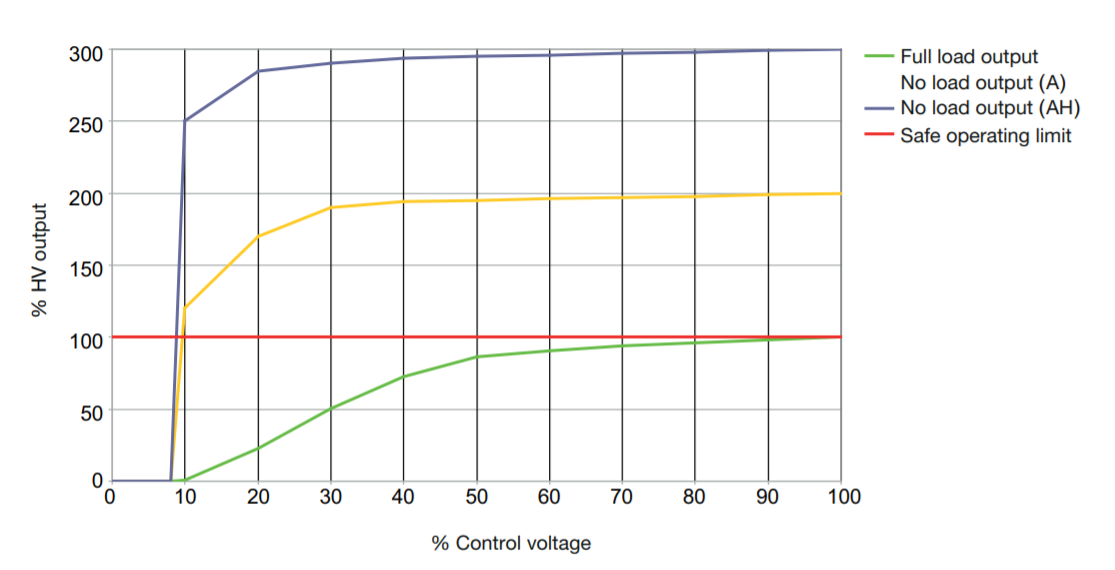

单独的高阻抗控制引脚是标准的,设计用于闭环或开环系统中的外部误差放大器和/或DAC控制。或者简单地将控制引脚连接到+输入,以进行比例输入到输出操作。这些组件大小的转换器非常适合需要最小尺寸和重量的应用。
应用
•雪崩光电二极管
•光电倍增管
•电泳
•电容器充电
•维持离子泵
•压电装置
•手持式仪器
