军用标准测试设备/工具

一 ，自动连接器测试仪

GCI的自动连接器测试仪是一种功能完备的测试设备，能够对带过滤功能的电气连接器以及不带过滤功能的电气连接器进行可靠的检测。

ACT能够自动完成一项繁琐的任务：检测每个引脚与其它所有引脚之间的电气性能，并检测直流和交流漏电情况。对于滤波器连接器而言，该设备还能精确测量引脚与外壳之间的电容值。而对于那些由二极管保护的引脚，该设备则可以检测其漏电情况及击穿电压。此外，ACT还能检测那些被人为短接的引脚或与外壳短接的引脚的电气性能。

ACT提供了一个易于使用的图形化界面，用于测试计划的制定和操作。它还具有故障排查功能，能够帮助用户找出引脚与外壳之间的短路或故障点。此外，该工具还能帮助用户识别那些出现短路的引脚。

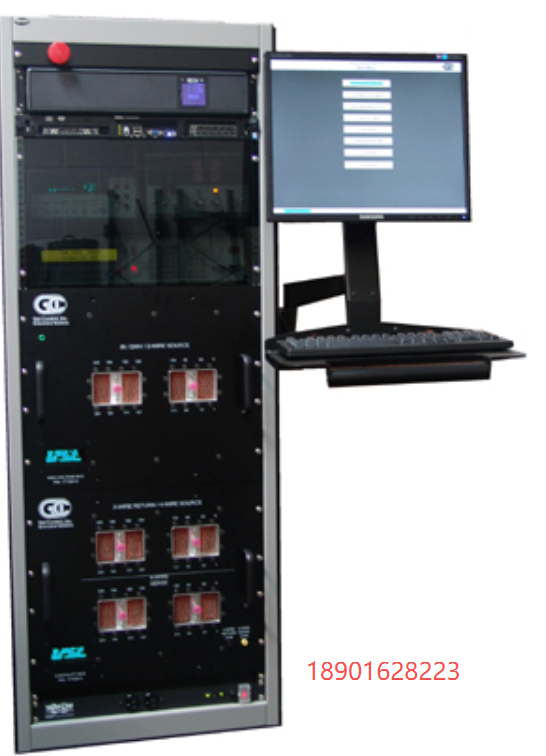

ACT系统将Quadtech和Keithley公司生产的现成测试仪器与GCI公司的150点多路复用器相结合。GCI多路复用器所使用的重型高压继电器确保了系统的极高可靠性。其模块化设计使得测试点的数量可扩展至250点。此外，该系统还配备了可更换的测试适配器。用户界面则由15英寸平板显示器、键盘和鼠标构成。

二，电缆与线束测试仪

电缆与线束测试仪（CHT）具备多种测试功能，可同时对多达300个连接器/线束测试点进行检测。其测试项目包括直流绝缘电阻、直流及交流介质耐压强度，以及两线制和四线制的连续性检测。

CHT软件为每个连接器组提供了相应的电路图信息。这样一来，用户就可以将待测单元的引脚编号与测试仪上的引脚编号对应起来。表格则用于指定待测单元中各个引脚的测试参数。而连续性检测功能则有助于确定2线制和4线制连续性测试时各连接线的连接关系。

该系统由工业级个人电脑、来自HP、Vitrek和Kepco的现成仪器设备组成，此外还包含Get Control, Inc.公司生产的定制型高电压、高电流多路复用器。根据客户需求，还可以添加各种特殊功能。

特点/优势

• 基于PC的控制方式
• 用于设置、测试和维护操作的菜单驱动式用户界面
• 来自可靠品牌的“智能学习”产品
• 坚固耐用的机架式安装外壳，配有重型脚轮，便于移动。
• 使用高质量的现成仪器设备，并与Get Control, Inc.公司的开关矩阵相结合使用。
• 到处都在使用高品质的真空开关继电器。

• 测试范围

  	可编程的 阻力/抗力	可编程的 电压	可编程的 当前/现在
  直流绝缘电阻	50千欧姆 – 20吉欧姆	100 – 2000伏直流电
  直流介质耐压强度		100 – 3000伏直流电	1微安 – 35毫安
  交流电介质耐压强度		100 – 2000伏交流电	500纳安 – 35毫安
  两线式连续性检测	≤ 10 Ω时视为合格；精度要求： 0.01 Ω以内。
  四线制连续性检测	0.1毫欧 – 250欧姆	1 – 99伏直流电	1 – 10安培

  • 可编程停留时间：1至120秒

  • 可编程升压时间：100 – 2000伏/秒
