将标准传感器安装在旁路中

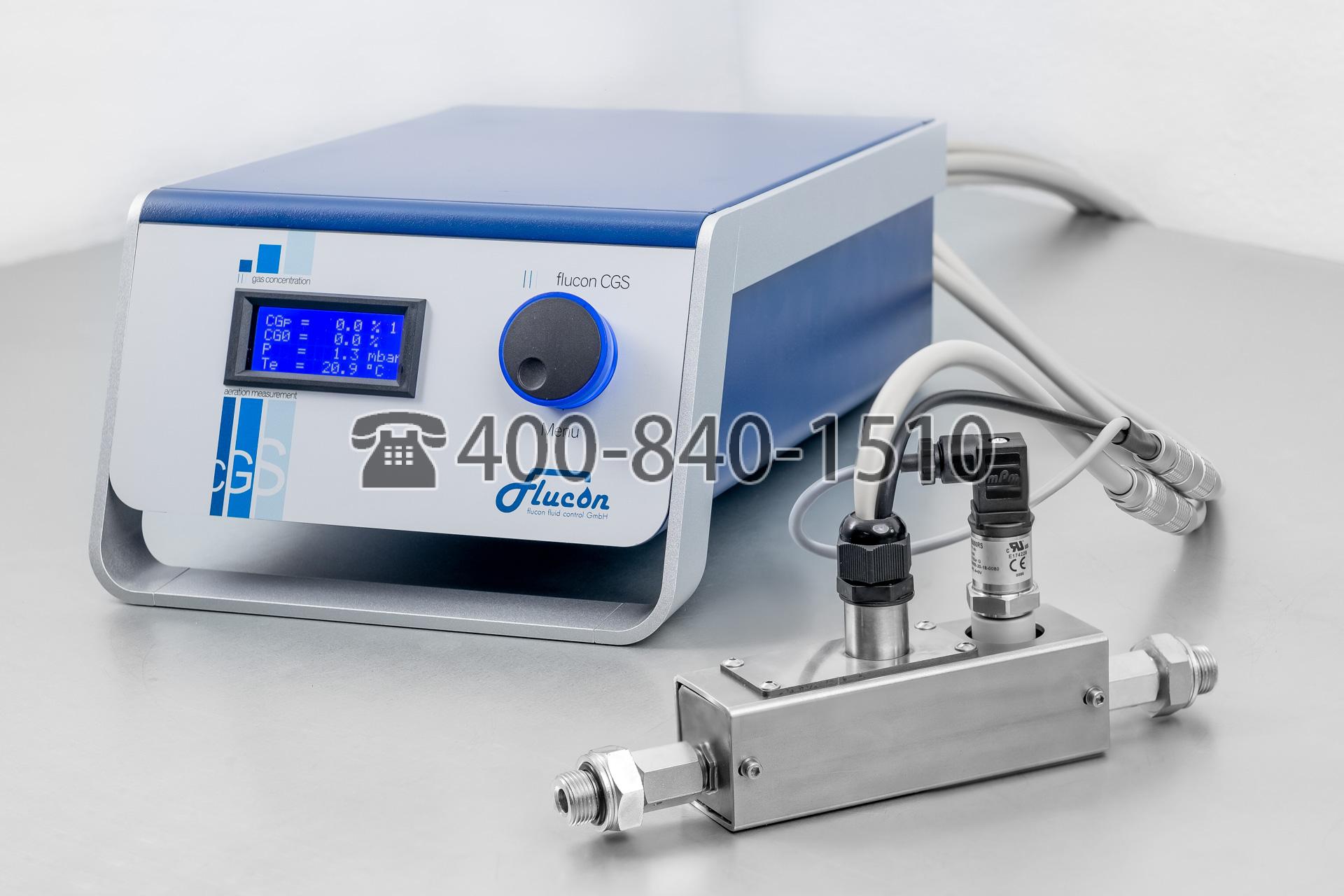

气体浓度检测系统CGS的标准传感器可用于主流流量的测量，流量最高可达5 L / min。如果您的应用具有较高的流速，我们建议通过为通气测量创建一个辅助分支（旁路）来集成CGS传感器。
为了设置正确测量（流量0.5-5 l / min）所需的条件，我们提供了一个特殊设计的旁路安装套件，作为标准传感器的可选附件。

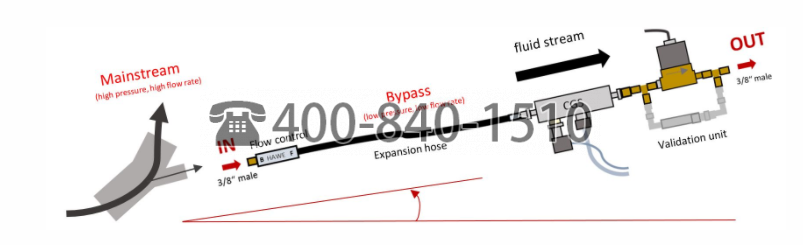

旁路安装套件
旁路安装套件是一个三件式附件套件，旨在使用CGS标准传感器以0.5至5 l / min的速度在线测量气液混合物的流动。
该套件包括限流器，镇静部分和电子激活的验证单元，还包括所需的所有其他连接（软管喷嘴和螺纹连接）。旁路的入口和出口均具有G3 / 8“螺纹。

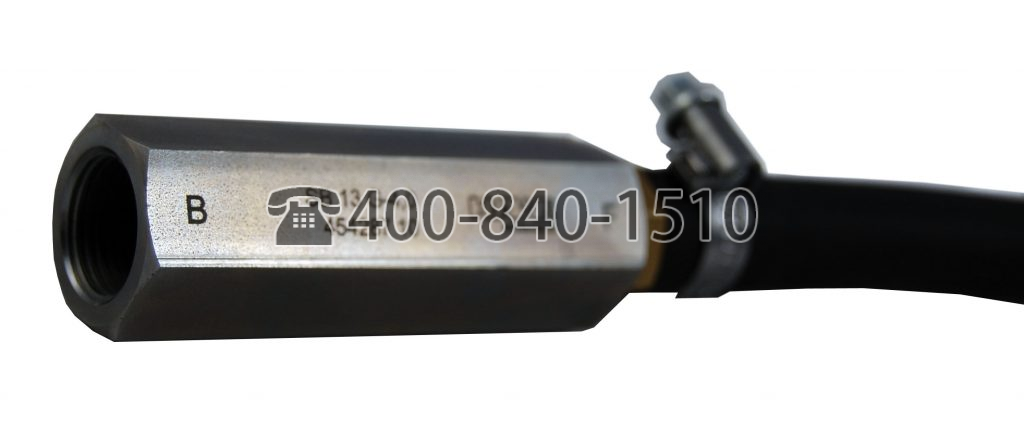

限流器
为了将主流中的可测量旁路流量（流量> 5 l / min，压力> 5 bar）转移，应使用合适的限流器。
该限流器安装在压力侧，例如T型或Y型，可确保所产生的流量非常适合进行测量。限流器的入口具有G3 / 8“螺纹，因此可以轻松集成到您的设备中。
镇静部分（膨胀软管）
由于气体部分的可压缩性，由于CGS传感器中的测量需要尽可能低的压力，因此限流器将您的二次流量限制为合适的低流量。
离开限流器后，流体-气体混合物膨胀并发生以下可测量的现象：
由于压力降低，夹带的气体部分在两相电流中占据较大的体积。
以前在高压下溶解的潜在气体馏分现在不溶解。
尽管第一个过程迅速发生（以声音的速度），但是第二个过程却很耗时。我们的镇静部分确保在液气混合物通过CGS传感器之前有足够的时间释放气体，从而确保正确测量流体中的气体含量。

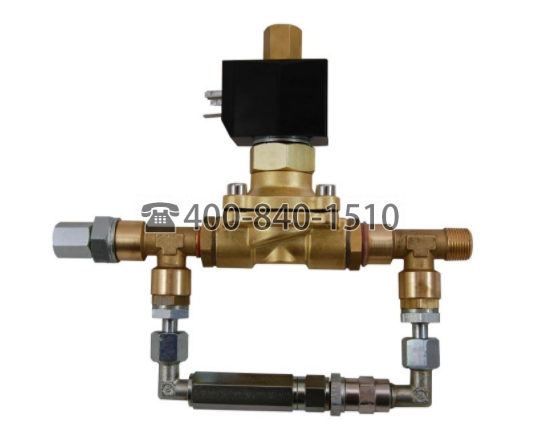

验证单位
借助电子激活的验证单元，用户始终可以确保正确确定当前测量的气体含量值（CGp和CG0），并且不受干扰因素（例如，因油老化过程而产生的影响）的影响。验证原理基于生成的测量值与受控压缩下的测量值的比较。
验证功能集成在CGS的固件和PC软件中。
CGS的验证是自动进行的，也可以在独立模式下通过按菜单按钮或单击CGS软件中的验证图标来手动触发。
验证功能基于气体在流体中的行为原理。气体含量在p_min和p_max之间的变化必须满足基本物理定律。
如果在两个压力水平下测得的气体含量值均符合物理定律，则测得的CGp和Cg0值正确。
如果两个压力水平的两个气体含量值无法与物理定律一致，则CGp和CG0的测量值不正确。执行自动校正。
流体参数（在校准过程中生成）的这种反复检查确保了载液的老化/磨损现象不会对测量产生影响。
另一个优点是，用户可以在任何时间点单击一下鼠标，自己检查测量数据的可靠性。压力变化还可以用于检测可能的溶解度现象。
验证单元的输出对应于旁路的末端，并带有一个G3 / 8“连接器。
