在旁通中安装标准传感器

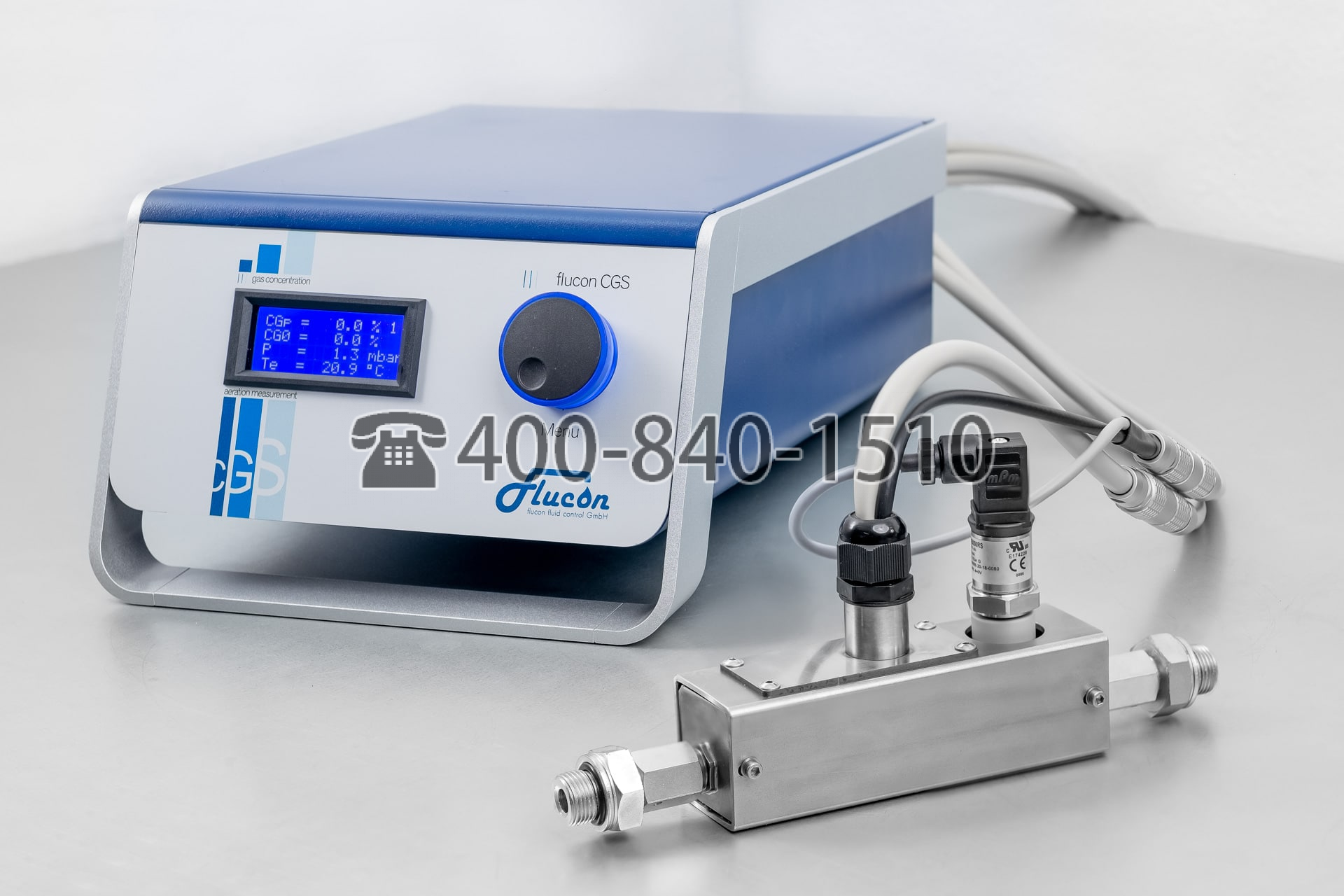

气体浓度系统CGS的标准传感器可用于高达5升/分钟的主流测量。如果您的应用具有更高的流量,我们建议通过创建二级分支(旁通)来集成CGS传感器,用于含气量的测量。
为了设置正确测量所需的条件(流量0.5-5 l/min),我们提供了专门设计的旁通安装套件,作为标准传感器的可选附件。

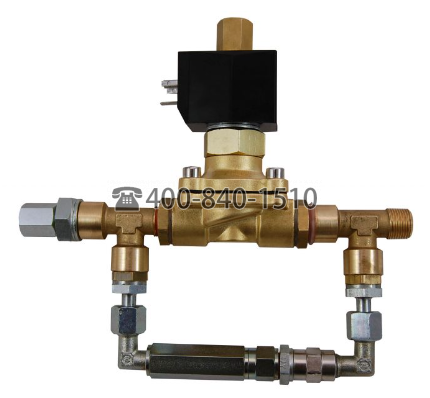

旁通安装套件是一个3件式附件套件,旨在使用CGS标准传感器以0.5至5 l/min的速度对流动的气液混合物进行在线测量。
该套件包括一个限流器、一个膨胀软管和一个校正块,还包括所有所需的附加连接(软管喷嘴和螺纹连接)。旁通阀的入口和出口各有G3/8”螺纹。
流量限制器
为了从主流分流可测量的旁通流量(流速>5 l/min,压力>5 bar),应使用合适的限流器。
该限流器安装在压力侧,例如T形或Y形件,并确保产生的流量非常适合进行测量。限流器的入口具有G3/8“螺纹,因此可以很容易地集成到您的安装中。
膨胀软管
由于气体部分的可压缩性,CGS传感器中的测量需要尽可能低的压力,因此限流器将二次流限制在合适的低流速。
离开限流器后,流体-气体混合物膨胀,出现以下可测量现象:
由于压力降低,夹带的气体部分在两相流中占据更大的体积。
以前在高压下溶解的潜在气体馏分现在未溶解。
虽然第一个过程发生得很快(以音速),但第二个过程很耗时。我们的镇静部分确保在流体-气体混合物通过CGS传感器之前有足够的时间释放气体,从而确保正确测量流体中的气体含量。
校正块
在电子激活验证的帮助下,用户可以始终确保正确确定当前测量的气体含量值(CGp和CG0),并且没有干扰因素(例如,油老化过程的影响)。验证原理基于生成的测量值与受控压缩下的测量值的比较。
校正功能集成在CGS含气量测试仪的变送器和PC软件中。CGS的校正是自动进行的,也可以在独立模式下通过按下菜单按钮或单击CGS软件中的验证图标手动触发。
校正功能基于流体中气体行为的原理。p_min和p_max之间气体含量的变化必须满足基本物理定律。
如果两个压力水平下气体含量的测量值符合物理定律,则测量的CGp和CG0值是正确的。
如果两个压力水平的两个气体含量值不能与物理定律一致,则CGp和CG0的测量值不正确。执行自动校正。
对流体参数(在校准过程中产生)的反复检查确保载液的老化/磨损现象不会对测量产生影响。
