当针孔藏在3/4英寸厚的衬里下，你的眼睛，还追得上火花吗？

“看见火花”这件事，正在拖慢你的检测速度和准确率

在储罐内衬检测现场，检测员手持高压探头，沿内衬表面缓缓移动。传统的检漏逻辑是——眼睛必须时刻盯着电极尖端，等待那一道瞬间跳过的火花。火花出现了，说明这里有一个针孔；火花没有出现，说明这一段“可能是好的”。但火花是毫秒级的瞬态放电，在光线复杂的工业现场、在探头快速移动的扫查节奏中、在检测员连续工作数小时后的视觉疲劳面前，“看见火花”这件事本身，就带着不确定性。

更棘手的是薄涂层检测。在金属或混凝土表面的薄涂层或油漆上，针孔（Holiday）是微米级的空洞。火花跳过的瞬间，可能只有极短的一闪。检测员如果刚好在那一刻眨眼，或者探头移动速度稍快，火花就可能“溜过去”而没有被看到。漏检的针孔，在腐蚀性介质面前，就是一条从涂层表面直通基材的“隐形通道”。

在塑料罐体焊缝的完整性检查中，焊缝的几何形状让火花的方向和强度随位置变化。检测员需要同时关注探头的位置、火花的出现和焊缝的走向——视觉注意力被分散到三个维度，而缺陷可能就在注意力切换的间隙里被错过。

这些场景的共同问题是：检漏的“感知环节”不应该完全依赖人眼对瞬态火花的捕捉。需要的是一台能够“自己感知缺陷”的仪器——当探头扫过针孔、裂纹或撕裂处时，仪器自动识别电流的变化，用声音和灯光告诉操作员“这里有问题”，而不是让操作员用眼睛去“等那一道光”。

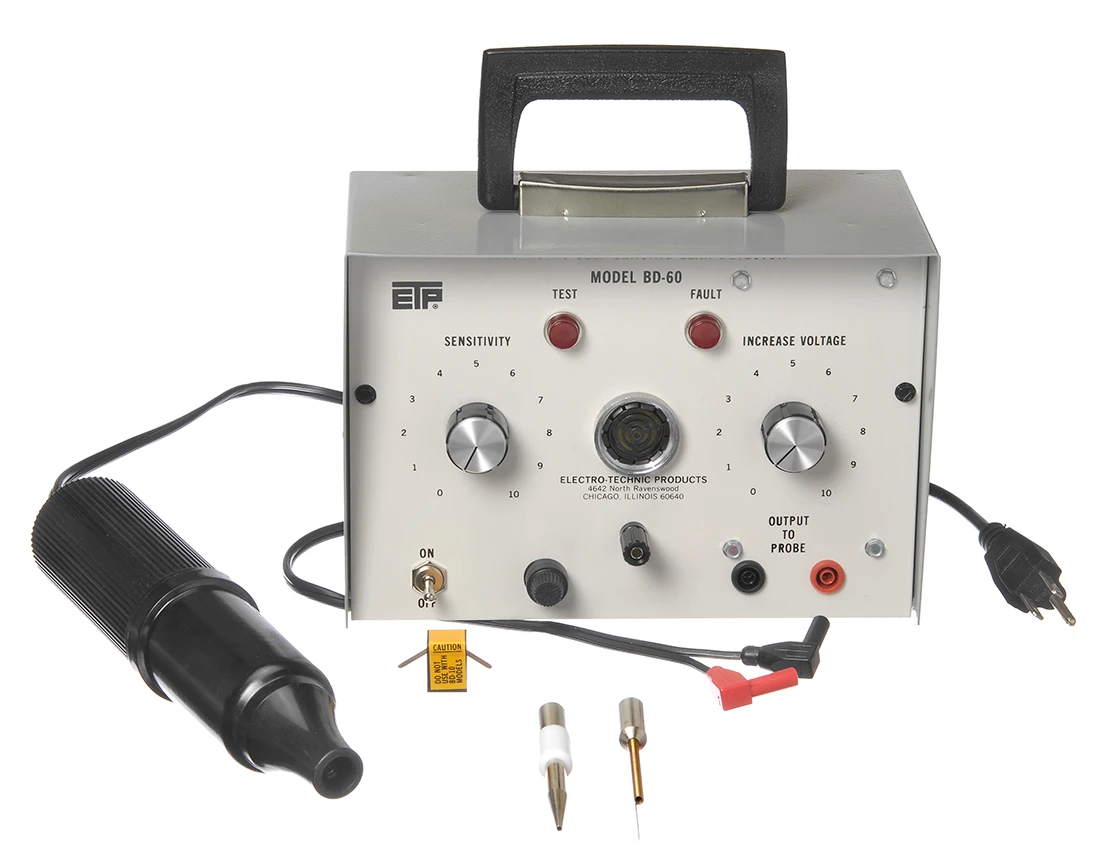

Electro-Technic Products BD-60 自感应式检漏仪，就是为回答这个“感知自动化”问题而设计的。它采用自动感应设计（auto-sensing design） ，当检测到衬里泄漏时，报警器和指示灯自动启动，提示操作员针孔、裂纹或撕裂的存在及位置——操作人员无需观察火花穿过针孔，从而提高了测试的准确性和速度。输出电压2,000–40,000 V可调，脉冲直流信号，频率400–500 kHz，跳闸电流0.5–25 mA，十位电压和灵敏度开关，9磅便携重量——用一台“自己会报警”的自感应检漏仪，把缺陷检测从“人眼追火花”变成“仪器报缺陷”。

自感应设计：为什么“听到报警”比“看到火花”更接近确定性

BD-60 最核心的差异化，在于它用电流感应和声光报警，替代了人眼对火花的视觉确认。

“自动感应设计，无需目视观察火花”。官方明确描述：BD-60 是我们顶级的检漏型号，采用自动感应设计。当探头扫过针孔、裂纹或撕裂处时，报警器和指示灯自动启动，操作人员无需观察火花穿过针孔。“无需观察” 的工程含义是——检测的“判断环节”从人眼转移到了仪器的电子电路。操作员只需要手持探头、匀速移动，耳朵听报警、眼睛看指示灯，缺陷的位置由声光信号直接标记。

“灵敏度调节，平衡良好表面与针孔处的电流” 。官方描述：十位电压和灵敏度开关允许广泛的调节范围，灵敏度调节平衡了良好表面上的感应电流与针孔处的电流，特别适用于薄涂层测试。在薄涂层上，良好区域的感应电流和针孔处的跳闸电流之间的差异可能很小。灵敏度调节让仪器能够把“跳闸阈值”精确地设置在两者之间——既不会因为良好表面的微小电流而误报警，也不会因为针孔电流不够大而漏报警。对于微米级薄涂层的Holiday检测，这个调节能力是“能不能用”的分界线。

“测试灯和缺陷灯” ：官方描述BD-60配备测试灯（Test Lamp）和缺陷灯（Flaw Lamp），给出测试状态的指示；当检测到缺陷时，发出声音报警。声光双通道的报警方式，让操作员在嘈杂的工业现场（声音报警）或需要安静的环境（灯光报警）中，都能获得明确的缺陷信号。

2,000–40,000 V，十位开关：从千分之一英寸薄涂层到3/4英寸厚衬里的“一台通吃”

BD-60 的电压和灵敏度调节范围，是它能够覆盖从极薄涂层到厚衬里的物理基础。

“输出电压2,000–40,000 V可调，十位电压开关” 。官方数据表标注：输出电压可在2,000至40,000伏之间调节，十位电压和灵敏度开关让操作员可以根据材料厚度和类型选择匹配的放电强度。官方提供的典型电压档位表显示：位置0对应2,000 V，位置2对应6,000 V，位置4对应16,000 V，位置6对应29,000 V，位置8对应37,000 V，位置10对应40,000 V。对于千分之一英寸的薄涂层，较低的电压档位（如2,000–6,000 V） 足以在针孔处触发跳闸，同时避免高压对薄涂层的“过应力”；对于3/4英寸厚的橡胶或塑料衬里，接近40,000 V的输出是让电流穿透涂层厚度、在缺陷处形成可检测跳闸的必要条件。

“脉冲直流，400–500 kHz” 。官方标注输出波形为脉冲直流信号，频率400至500 kHz。脉冲直流的特性让跳闸电流的检测不受电容性涂层的充电电流的持续干扰——每次脉冲的电流峰值对应的是涂层是否被击穿，而不是“涂层在充电”。400–500 kHz的高频让缺陷处的放电以密集的脉冲形式出现，跳闸电路能够在探头扫过的瞬间捕捉到电流的跃升。

“跳闸电流0.5–25 mA可调” ：官方标注跳闸电流水平范围为0.5 mA至25 mA，取决于电压和灵敏度设置。0.5 mA的低跳闸阈值让微小针孔产生的微弱电流也能触发报警；25 mA的上限则覆盖了厚衬里或大面积缺陷的较大电流。十位灵敏度开关让操作员可以在“过度灵敏（误报多）”和“不够灵敏（漏报）”之间，找到匹配当前材料和涂层厚度的平衡点。

从储罐到管道：被“自感应”覆盖的检测场景

BD-60 的应用价值不是停留在规格书上的数据，而是在多个工业检漏和缺陷检测场景中被验证过的工程事实。官方列出的核心应用包括：金属罐体上塑料、玻璃或橡胶衬里、电线绝缘层、塑料罐体焊缝完整性、金属或混凝土表面薄涂层或油漆的Holiday检测、金属管道、阀门和管件的内外径衬里。

储罐与管道内衬的针孔检测：对于塑料、玻璃或橡胶衬里，BD-60的自感应设计让缺陷处的电流跳闸直接触发声光报警，操作员不需要在罐内昏暗的光线下“追火花”。十位电压和灵敏度开关让同一台仪器适配从薄涂层到3/4英寸厚衬里的不同检测深度。

塑料罐体焊缝完整性：在塑料储罐和管道的焊接中，焊缝的几何形状让火花的方向和强度随位置变化。BD-60的自感应报警让操作员专注于探头沿焊缝的移动，而不是同时分心去观察火花。

电线绝缘层检测：对于电线绝缘层的针孔和缺陷，BD-60的可调电压和灵敏度让检测可以匹配不同绝缘厚度和材料，声光报警在产线或实验室环境中提供明确的缺陷信号。

薄涂层与油漆的Holiday检测：对于金属或混凝土表面的薄涂层，灵敏度调节让仪器能够把良好表面的感应电流和针孔处的跳闸电流区分开，特别适用于微米级薄涂层的缺陷检测。

配件生态：从标准电极到10英尺延长杆，覆盖“够得着”和“看得清”

BD-60 的配件体系，是它在不同几何表面和难以触及的位置面前保持检测能力的工程延伸。

标准电极：12101 钝头电极和12201 弹簧尖端随主机配置，覆盖通用平面检测和需要柔性接触的表面。

大面积电极：4英寸（12121）和8英寸（12141）黄铜刷电极，以及4英寸（12401）和8英寸（12421）T型电极，用于大面积平面扫描和T型接头的快速覆盖。

玻璃专用电极：12111 弹簧尖端适用于玻璃工件的检测，柔性接触保护脆弱表面。

延长杆：12441（4英尺）和1244101（10英尺）电极延长杆，用于难以触及的表面——例如大型储罐的深处、管道内部或高空位置。

校准器：12701 峰值电压校准器允许对BD-60的输出进行精确测量，满足质量体系对检测电压可追溯的要求。校准证书随每台设备提供。

BD-60 vs. BD-50E：自感应与重型连续，怎么选

一句话选型：如果您的检测场景需要在光线复杂、探头快速移动或多品种切换的条件下保持缺陷判定的确定性，BD-60的自感应声光报警是“不依赖眼睛”的直接答案。如果您的任务集中在¼英寸以上厚衬里的长时间连续扫描，且操作员可以持续目视火花，BD-50E的重型连续运行能力更匹配。

主要技术参数速查

以上参数基于Electro-Technic Products官方产品页面、操作手册及相关资料整理。

在检漏里，“感知”不应该成为人眼的负担

针孔、裂纹和撕裂，是肉眼看不见的缺陷。BD-60 把检漏的“感知环节”从人眼对瞬态火花的追逐，转移到了仪器内部的电流感应和声光报警——自动感应设计让操作员只需要匀速移动探头，耳朵听报警、眼睛看指示灯，缺陷的位置由信号直接标记；2,000–40,000 V的宽域电压和十位灵敏度开关，让从千分之一英寸薄涂层到3/4英寸厚衬里的检测在同一台仪器上找到匹配的参数；随附的校准证书和可选的峰值电压校准器，让检测的电压基准可追溯。当“看到火花”不再是检测的前提，“找到缺陷”这件事，才真正变得又快又确定。
