不是每一次储罐针孔检测，都经得起“电极够不够用”的追问

在储罐检修现场，检测员钻进人孔，面对的是几百平方米的橡胶或塑料内衬。他手里有一台高频发生器，但电极只有一支钝头——处理大面积平面时效率太低，遇到T型接头时“够不着”正确的放电几何。他想换一支扇形电极，但电极需要单独订购，交期以周计。检修窗口只有几天，他只能用钝头电极一寸一寸地“蹭”，检测速度和覆盖率在和时间赛跑。更关键的是，一台轻量手持机在连续工作十分钟后就必须停下来冷却——一个几百平方米的储罐，检测窗口被切割成了一段一段的“十分钟冲刺”。

这些场景的共同问题是：厚衬里检测需要的不是一台“能出火花”的主机，而是一个在同一个箱子里就装好了主机、适配不同几何表面的电极、并且能够在数小时内连续运行的完整检测系统。而大多数设备方案，把主机和配件分开销售，让用户在“缺件”和“等件”之间消耗掉最宝贵的检修时间。

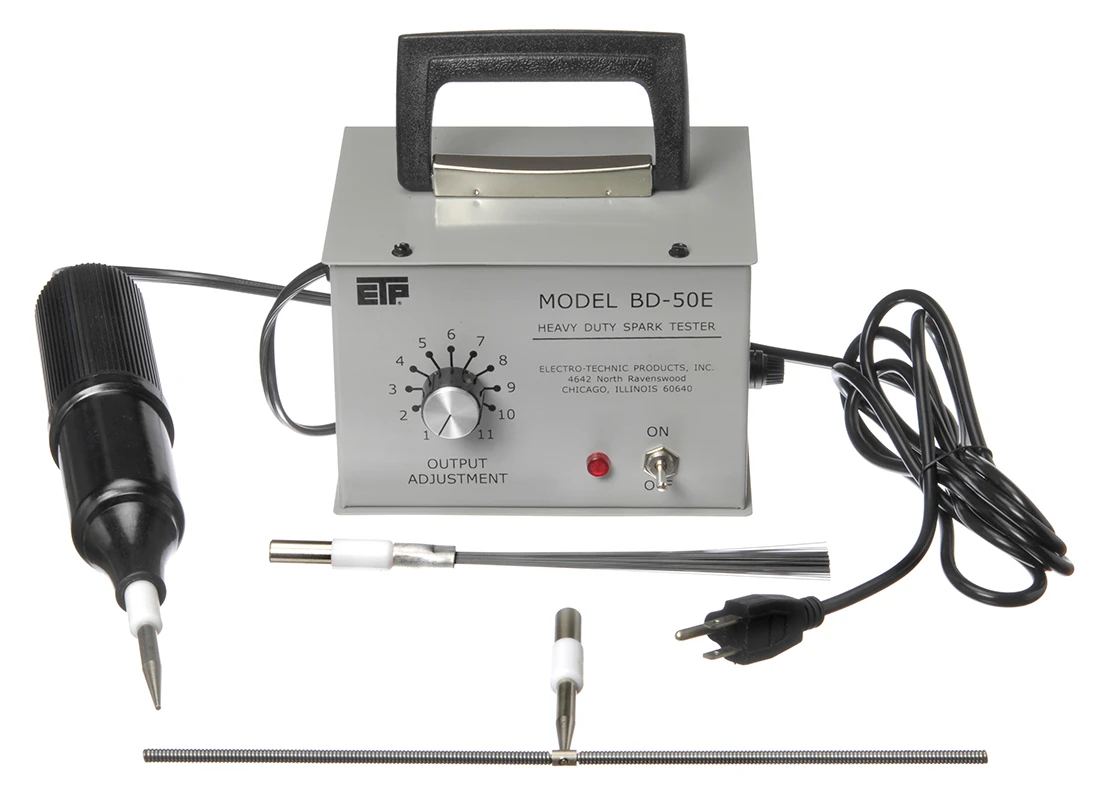

Electro-Technic Products BD-50ET 储罐内衬测试仪套件，就是为回答这个“开箱即检”问题而设计的。它将 BD-50E 重型高频发生器与三支覆盖平面、T型接头和大面积扫描的专用电极打包在一起——20,000–50,000 V 分11级可调，500 kHz 高频火花，分离式金属控制单元支持约3小时连续运行，适用于¼至1英寸厚的塑料、玻璃或橡胶内衬——用一套“主机+电极”的完整组合，把储罐内衬检测从“缺件等待”变成“一次扫过”。

三支电极，三种“检测几何”：为什么“一套”比“一支”更接近真实储罐

储罐内衬的缺陷，从来不会只出现在平坦的表面上。罐壁与罐底的T型接头、接管与罐体的角焊缝、以及大面积的筒体，每一种几何都需要放电区域与表面形状匹配的电极。BD-50ET 套件第一次打开箱子时，就提供了覆盖这三种几何的完整组合。

12101 钝头电极是通用型检测电极，适用于平面和曲面的基础针孔定位。钝头的集中放电让操作员在找到“可疑区域”后，可以精确确认缺陷的位置。

12131 12英寸宽 T型电极专为T型接头和角焊缝设计。储罐内衬在罐壁与罐底的连接处、接管与罐体的过渡区，往往存在复杂的T型几何。普通电极在这些位置无法保持均匀的放电距离，而12英寸宽的T型电极让放电区域覆盖整个接头宽度，缺陷不会因为“几何死角”而漏过。

12141 扇形电极为大面积平面扫描而设计。扇形展开的放电区域在正常的移动速度下覆盖更宽的表面积，对于几百平方米的储罐筒体内衬，检测时间从“逐寸蹭”压缩到“逐行扫”。

三支电极的切换不需要特殊工具，操作员在同一个检修窗口内，就可以根据内衬的几何变化更换电极，而不是“为每一种几何等一套新工具”。对于玻璃或精密器皿，还可以选用 12111 弹簧电极，其柔性尖端在伸入曲面或狭窄凹槽时保护脆弱表面。

重型连续运行：为什么“把热量留在控制箱里”比“把线圈攥在手里”更持久

BD-50ET 套件的核心是 BD-50E 重型高频发生器。它与轻量手持型号（如BD-10系列）最本质的区别，在于把高压线圈从手持探头中“解放”出来，放进了独立的金属控制单元。

“输入电路与手柄高压线圈分离”。官方描述：金属电源控制单元将输入电路与手柄中的高压线圈分开，提供更冷却的运行，允许更长的使用间隔。轻量手持型号的高压线圈和电子电路都挤在手柄里，连续工作时热量集中在操作员手中，线圈温度上升导致输出漂移，必须频繁冷却。BD-50E 把发热的电源和控制电路放在金属箱体内，手柄只负责高压输出，热源和操作员的手分开了，连续运行时间被大幅延长。

“可连续使用约3小时”。操作手册标注：BD-50E 允许延长使用时间，最长不超过约3小时，之后需要类似的冷却周期。3小时的连续检测窗口，对于大型储罐内衬的全面扫描或产线上批量的真空检漏，意味着不需要在检测中途反复等待设备冷却。检测的节奏由工件的面积决定，而不是由设备的散热速度决定。

7位精密电压控制 + 可选校准器：让“50,000 V”从“旋钮位置”变成“可追溯的数字”

BD-50E 的电压控制方式，是它在厚衬里检测的灵敏度一致性上区别于“旋钮调压”方案的关键。

“7位高压控制开关，电子电路控制，更精确、更可重复”。官方描述：BD-50E 具有7位高压控制开关，是电子电路的一部分，使其输出更精确、更可重复。11步可调的输出电压覆盖20,000至50,000 V。对于1英寸厚的橡胶衬里，50,000 V的输出是让火花穿透涂层、在缺陷处形成可辨识放电的必要条件。“可重复” 的工程含义是——今天将开关设定在第11位时输出约49,000 V，明天、下周、在另一台BD-50E上，同样的第11位设定仍然输出相近的电压。

可选12701峰值电压校准器：套件可以选配 12701 峰值电压校准器，允许对BD-50E的输出进行精确测量。对于需要向客户或质量体系证明“检测电压可追溯” 的场景，校准器让输出电压从“旋钮位置”变成“可读的数字”。还可以以象征性价格添加NIST可追溯校准证书，让检测报告中的电压数据具备计量学依据。

从储罐到药瓶：套件覆盖的“针孔与真空”场景

BD-50ET 的应用价值不是停留在规格书上的数据，而是在多个厚涂层检测、真空检漏和工业安全验证场景中被验证过的工程事实。官方列出的核心应用包括：金属罐体上¼至1英寸厚的塑料、玻璃或橡胶内衬的针孔检测、塑料罐体焊缝完整性检查、霓虹灯/灯泡/药瓶/双层玻璃窗的真空检测、静电放电测试、灯泡和等离子体点火。

厚衬里的针孔检测（Holiday Detection） ：可调高压在缺陷处形成明亮的火花，三支电极覆盖平面、T型接头和大面积扫描，分离式控制单元让大型储罐内衬的全面扫描不再被“冷却间隔”切割成碎片。

塑料罐体焊缝完整性：500 kHz高频火花在焊缝内部的虚焊或孔洞处形成可见的放电斑点，焊接质量的“视觉化” 让检测可以在焊接完成的当时执行。

药用西林瓶与玻璃容器的真空检漏：高频高压在真空泄漏点处电离微量气体，产生闪光。12111弹簧电极（可选） 在曲面玻璃上保持稳定的放电距离而不划伤表面。

标准合规：BD-50E 符合 ASTM D5178（非导电涂层火花测试） 、ASTM D7462（保护涂层系统高压针孔检测） 和 NACE SP0188 等工业标准，适用于需要按规范执行检测的场景。

BD-50ET vs. BD-50E 单机 vs. BD-10 系列：怎么选

一句话选型：如果您的任务是储罐内衬的检修检测，需要覆盖平面、T型接头和大面积扫描，并且需要长时间连续运行，BD-50ET 套件是“开箱即检”的直接答案。如果已经有一套电极，只需要补充主机，BD-50E 单机在成本上更聚焦。如果检测对象是薄涂层的快速巡检或教学演示，BD-10 系列在便携性上更匹配。

主要技术参数速查

在储罐检修里，“缺一支电极”不应该成为漏检的理由

储罐内衬的针孔，是肉眼看不见的缺陷，但它决定了整台储罐的腐蚀寿命。BD-50ET 把检测所需的东西放进了同一个箱子——BD-50E 提供20,000–50,000 V的可调高频火花和约3小时的重型连续运行能力，三支电极覆盖平面、T型接头和大面积扫描，可选校准器让输出电压从“旋钮位置”变成“可追溯的数字”。当套件在检修窗口打开的那一刻，检测就已经准备好了。
