Turbo-FloTM 20系列涡轮探头
Turbo-FloTM 20 Series
Turbo-FloTM探头采用坚固的结构，提供了涡轮技术的精度。探针的实际设计包括一个非流线型杆，用于保护涡轮机免受气流中异物的影响以及防止过度插入。安装简单，不需要特殊配件。涡轮增压飞机铥探头可以安装在标准三通管、直通管座、焊接接头和11/2全开球阀或闸阀。
流量测量:
透明液体|水
Turbo-FloTM 20系列涡轮探头特点：
- 303/304不锈钢外壳结构。
- 探针长度从6到54英寸，适用于直径高达72英寸的管道。
- 最大工作压力为400 psig。
- 可根据您的管道尺寸调节插入长度。
- 适用于工业环境的坚固结构。
- 不需要外部电源。
- 宽测量范围，量程比30:1。
- 低质量Delrin涡轮提高了灵敏度，延长了使用寿命。
- 使用标准管件进行安装。
Turbo-FloTM 涡轮探头操作原理：
涡轮机位于管道的中间部分，其旋转轴平行于流体。流体速度使轮毂内有环形磁铁的涡轮与流速成比例旋转。当涡轮旋转时，磁场穿过探头主体中的线圈，产生与涡轮转速成比例的脉冲输出。然后根据流体速度测量和管道直径信息确定流量。
选项

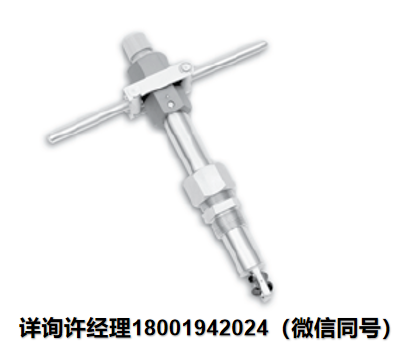

TF-10000插入手柄便于在低压系统中安装。(最大25 psig)

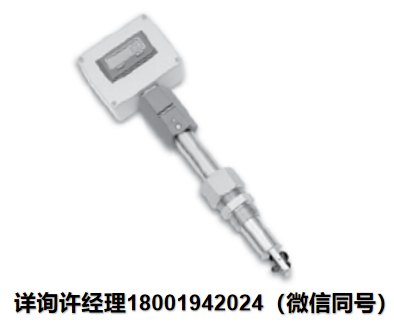

探头安装选项包括4-20毫安信号输出发射机和显示器。.LCD速率/总显示不需要外部电源。涡轮旋转为显示器中的锂电池充电.

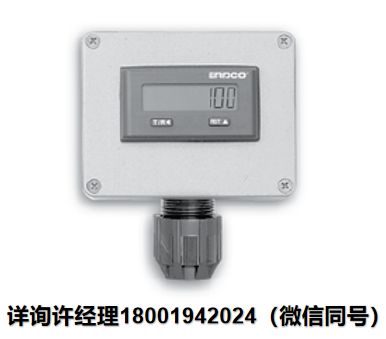

变送器和显示器也可以安装在墙上。显示:TF-15350-2速率/总显示；TF-15390速率/总显示，带4-20 mA变送器；TF-15385 4-20 mA变送器(无显示)

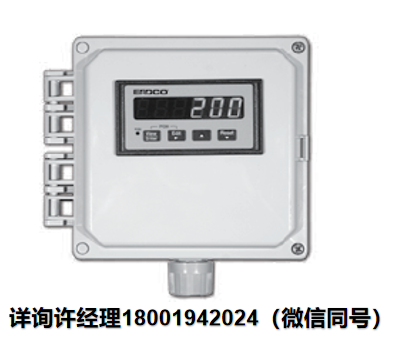

安装在墙上的TF-15275系列流量控制器包括4-20 mA信号输出和两个可选的可调设定值，每个设定值都带有C 5A触点。NEMA 4X外壳。85-265伏交流电，47-63赫兹。
Turbo-FloTM 20系列涡轮探头规格参数：
精确度:1.0%
重复性:0.5%
线性度:0.5%
调节:30:1
插入长度:
06 = 6英寸
08 = 8英寸
12 = 12英寸
18 = 18英寸
24 = 24英寸
38 = 38英寸
54 = 54英寸
阈值:
0.5英尺/秒或
1.22 x ID2 =加仑/分钟
点速度= 2.625脉冲/英尺/秒
未标绘管径的脉冲/加仑校正值=
身份证明2 图表管道；身份证明2 未标管X脉冲/加仑标管
结构材料:
探针:304不锈钢
连接器:钢或303不锈钢
涡轮机:Delrin聚丙烯
o形圈:丁腈橡胶或氟橡胶
温度限制:225华氏度(107摄氏度)
压力极限:400磅/平方英寸(27.6巴)
