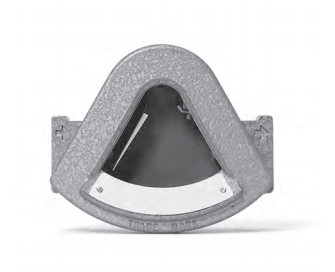

See-Flo® 视觉流量指示器一目了然地显示工艺管线中液体的颜色、透明度和流量。大型钢化玻璃窗便于观察流体状况和叶片指示器位置。仪表外壳的楔形使 See-Flo® 实际上可以进行自清洁。在可能需要定期维护的地方，窗户很容易拆卸和更换。由于这是一个视觉流量指示器，它不包括校准刻度。
主要特征：
- 观察流体条件的颜色、透明度和流动性。
- 可重复的叶片指示 – 相同流量下的相同位置。
- 这使用户能够在指针下方的凸台上标记正常状态。
- 用于水平或垂直管道系统。
- 压力损失小。
- 设计简单，零件少，使用寿命长。
流量测量：透明液体 和水
规格：
结构材料：（接液部分）
外壳：铝、黄铜或 316 不锈钢
分流器：外壳材料或碳钢
窗口：钢化玻璃 叶片：17-7 ph 不锈钢
“O”形环：丁腈橡胶、乙烯丙烯、Viton® 或全氟橡胶 M 管道
连接：
- 1 / 2 ” 至 1” NPT 内螺纹
- 1 1 / 4 ” 至 4” NPT 外螺纹
- 1 / 2 ” 至 3” 三夹
- 1 1 / 4 ” 至 6” 凹槽
- 1 1 / 4 ” 至 6” 斜面
- 1 / 2 ” 至 6” 150#/300# RF/FF ANSI 法兰（碳 stl）
- 1 / 2 ” 至 6” 150# RF ANSI 法兰（不锈钢）
- 1 / 2 ” 至 6” 150#/300# RF ANSI 法兰（铝制）
- 1 / 2 ” 至 6” 150# FF ANSI 法兰（黄铜）
- 15 至 25 mm DIN 2999/BS21/ISO R7 内螺纹
- 15 至 150 毫米 DIN PN 10 法兰（316 不锈钢 stl 和碳 stl）
压力限制：
200 psig (13.8 bar) 带玻璃窗 100 psig (6.8 bar) 带聚碳酸酯窗
温度限制：
- -23 至 85°C（-10 至 185°F），带聚碳酸酯窗口。
- -23 至 121° C（-10 至 250°F），带丁腈橡胶 O 形圈。
- -23 到 121°C（-10 到 250°F），带 Viton®、乙烯丙烯或全氟橡胶 O 形圈
See-Flo® 视觉流量指示器采用可变面积的主体外壳。外壳的内部容积从入口到出口扩大。主要元件是一个回火合金叶片，其一端固定在仪表外壳的顶点上。随着流量的变化，叶片成正比地弯曲。
1 / 2 “、3 / 4 ” 和 1″ 连接通常具有内螺纹端。从 1 1 / 4 ” 到 6” 的尺寸采用一体式旁路外壳，允许更大的连接尺寸，以具有一致的 12” 端对端尺寸的阀芯形式。此外，它允许多种连接类型，包括螺纹、法兰、槽端和三夹。
