See-Flo® 3200
See-Flo ®仪表指示流速并允许对水、空气或其他透明流体进行目视检查。对于通用工业服务,See-Flo ®仪表可处理垂直或水平管道中的各种工艺流体。仪表外壳的楔形使 See-Flo ®几乎可以自清洁。在可能需要定期维护的地方,钢化玻璃窗很容易拆卸和更换。
特点:
- 瞬时流量测量。
- 观察流体条件的颜色、透明度和流动性。
- 用于水平或垂直管道系统。
- 针对流体和操作条件单独校准。
- 用户可选择 10:1 调节流量范围。(见仪表量程比尺寸表)
- 用户可选择的计量单位,包括双计量单位。
- 没有浮子卡住、管子破裂或动态密封泄漏。
- 压力损失小。
- 设计简单,零件少,使用寿命长。
应用:
Water
Air
Nitrogen
Vacuum service
Other transparent liquids or gases
规格:
准确度: ±2% 满量程
重复性: ±1% 满量程
刻度:
直读
分辨率:最大 30 格/最小 15 格
量程比: 10 比 1 量程比
建筑材料:
- 外壳:铝、黄铜、70/30 铜/镍、316 不锈钢
- 分流器:作为外壳或碳钢
- 窗口:钢化玻璃或聚碳酸酯
- 叶片:钴/铬/镍合金与 Teflon ® 封装磁体
- “O”型环:丁腈橡胶、乙烯丙烯、Viton® 或全氟橡胶

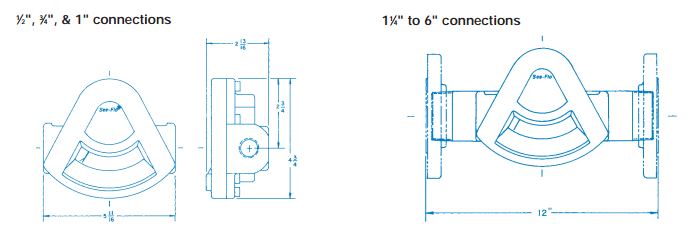

管道连接:
- 1⁄2″ 至 1″ NPT 内螺纹
- 1 1⁄4″ 至 4″ NPT 外螺纹
- 1 1⁄2″ 至 3″ 三夹
- 1 1⁄4″ 至 6″ 凹槽
- 1 1⁄4″ 至 6″ 斜角 1⁄2″ 至 8″ 150# /300# RF/FF ANSI 法兰(碳 stl)
- 1⁄2″ 至 8″ 150# RF ANSI 法兰(不锈钢 stl)
- 1⁄2″ 至 6″ 150# RF ANSI 法兰(铝)
- 1⁄2″ 至 6″ 150# FF ANSI 法兰(黄铜)
- 15 至 25 mm DIN 2999/BS21/ISO R7 内螺纹
- 15 至 150 mm DIN PN 10 法兰(316 不锈钢 stl 和碳 stl)
压力限制: 200 psig (13.8 bar)
- 温度限制:
-23 至 85°C(-10 至 185°F),带聚碳酸酯窗口。
-23 至 121°C(-10 至 250°F),带丁腈橡胶 O 形圈。
-23 至 121°C(-10 至 250°F),带 Viton®、乙烯丙烯或全氟橡胶 O 形圈
