Equilibar背压控制阀如何工作？

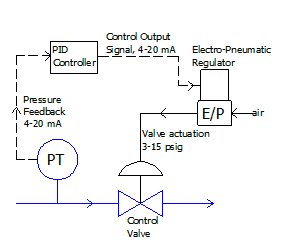

| 传统阀门使用控制回路来调节压力 传统的背压阀（BPV）设计使用立杆球形设计来调节过程流体的流量，这种设计只能影响流量，不能直接控制入口压力。为了控制压力，需要一个外部控制回路，该回路可以是复杂的机械反馈，或者更常见的是使用压力变送器进行反馈的电子PID回路。 |  |
平衡阀更简单，更准确
Equilibar背压阀的工作方式与传统背压控制阀完全不同。平衡杆背压阀与施加到膜片顶部的先导信号以精确的一对一比例控制压力。隔膜的另一侧暴露在受控的过程介质压力下。隔膜响应于介质压力和先导压力之间的灵敏且精确的1：1力平衡而移动。先导压力由简单的机械调节器或远程控制的电子压力调节器提供。平衡阀的内部操作可以在上面的横截面图中看到。隔膜是唯一的运动部件，并通过直接密封内部孔口而充当阀构件。
Equilibar优于背压控制阀的优势
最简单的控制回路
Equilibar背压阀内部的隔膜是其自己的闭环系统。隔膜保持精确的1：1压力平衡，这意味着平衡阀将自动调节流量，以使上游压力保持与压力设定值匹配。不需要复杂的反馈调节器或难以调节的PID回路
精确稳定的背压控制
Equilibar内部的隔膜无摩擦，并且对上游压力的很小变化敏感。该隔膜可自动补偿系统变化，以立即保持压力与先导压力匹配。
高速响应
隔膜上装有压缩气体先导信号。这使隔膜能够响应上游压力或流量在10ms之内的变化。指挥器上的压缩气体不会抑制或削弱隔膜的快速响应能力。
高流量调节比
Equilibar背压阀使用多孔设计来控制压力。随着流量的增加或减少，通过膜片的作用会产生更多或更少的孔。对于非常低的流量，可能只需要调节一个孔，而当较高的流量或流量激增时，将使用多个孔。可以实现超过100,000：1的流量调节比。
高压调低比
Equilibar调节器内部的隔膜由现代聚合物制成，因此既灵活又坚固。该隔膜使阀门可以在很宽的范围内控制背压。例如，可以期望1000 psi的控制阀在保持精度的同时控制低至25 psi的压力。
