基础信息
- 型号：S5-D40
- 产品名称：S5 系列振动传感器
硬件参数
- 外壳材质：7075 航空铝合金
- 加速度传感：数字电容式，量程 **±40g**，无副加速度传感器
- 内置锂电池：850mAh（相较 S3/S4 机型 250mAh 大幅扩容，续航更长）
- 本地存储：8GB
S5-D40 长续航铝合金振动记录仪
一、产品简介
S5-D40 为7075 航空铝壳体经济型振动记录仪，标配全套环境传感器、850mAh 大容量锂电，续航远优于 S3/S4（250mAh）机型，恶劣工业 / 户外环境耐用性突出，主打通用工况长期振动监测。
选配：安装固定套件 30 美元；整机标配派力肯防护箱（S3-D16 除外不含防护箱），防护箱可单独采购。
二、应用领域
- 振动采集与长期连续记录
- 中小型产品冲击 & 跌落可靠性试验
- 长途整车货物全链路运输颠簸监测
- WiFi 无线远程在线监测
- 温湿度气压多参数综合环境可靠性测试
三、产品三大核心优势
便捷性
- 一体化整机：集成传感单元、8GB 存储、大容量可充锂电，脱机独立采集
- 手持紧凑型机身
- USB 接口接线，数分钟完成设备参数配置
灵活适配
- 机身集成陀螺仪、温湿度、气压等多品类嵌入式环境传感器
- 用户自定义唤醒触发条件、采样频率
稳定可靠
- 超 2000 家企业 + 美国海军项目选型，严苛高低温 / 颠簸工况稳定运行
- 传感器经 NIST 美国国家标准研究院溯源校准，可出具原厂校准证书
- 8GB 大容量存储空间，可存储数十亿条监测数据
四、主加速度传感器参数
| 传感器类型 | 量程 | 采样速率 | 带宽 | 噪声 | 分辨率 |
|---|---|---|---|---|---|
| 数字电容式 | ±40g | 4000Hz | 0~300Hz | ＜0.01gRMS | 0.00008g |
频响说明：1000Hz 以内幅值偏差平稳，＞1kHz 频响曲线逐步衰减，适配中低频工业振动、物流颠簸监测。
五、全环境集成传感器参数
| 传感器 | 测量量程 | 分辨率 | 采样速率 |
|---|---|---|---|
| 陀螺仪 | 2000°/s | 0.06°/s | 0 (关闭)~3200Hz |
| 磁力计 | ±1300μT | 0.3μT | 0 (关闭)~10Hz |
| 温度 | -40~85℃ | 0.01℃ | 0 (关闭)~10Hz |
| 气压 | 1~200kPa | 1.6Pa | 0 (关闭)~10Hz |
| 湿度 | 0~100%RH | 0.04%RH | 0 (关闭)~10Hz |
| 光照 | 0~＞20μV | ＜100mlx | 0 (关闭)~4Hz |
六、整机环境工况规格
| 参数项目 | 规格范围 | 备注 |
|---|---|---|
| 工作温度 | -20℃~60℃ | 充电环境：10℃~45℃ |
| 推荐存储温度 | -20~25℃ | 常温避光存放 |
| 工作湿度 | 0~95%RH | 无凝露环境 |
| 耐受气压 | 20~110kPa（绝压） | – |
| 极限抗冲击 | ＞3000g | 参考原厂冲击测试 PDF 报告 |
| 电磁场抗扰 | 2MHz~18GHz@200V/m、30Hz~100kHz | 附 EMI 电磁兼容测试文档 |
七、续航 & 存储时长（常温全新 850mAh 锂电池）
| 采样频率 | 连续全时段记录 | 主加速度触发 | 周期定时触发 |
|---|---|---|---|
| 50Hz | 103 天 | 58h | 218 天 |
| 200Hz | 26 天 | 58h | 217 天 |
| 800Hz | 6.5 天 | 54h | 204 天 |
| 4000Hz | 31h | 44h | 177 天 |

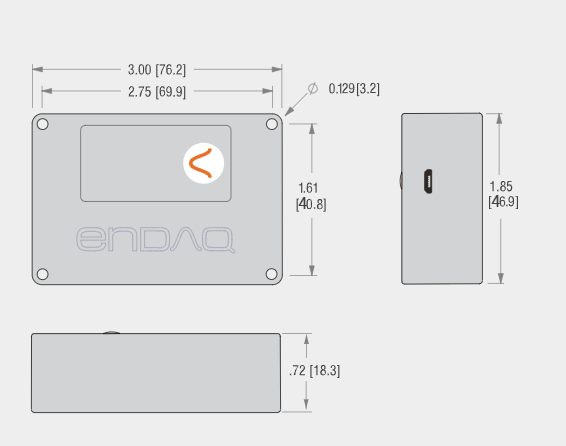

八、机械尺寸规格
- 整机尺寸：长 76.2mm × 宽 47.0mm × 厚 18.3mm
- 整机重量：100g
- 壳体：7075 航空铝合金
- 固定方式：4-40 规格螺丝 / 3M950 双面胶
- 防护等级：IP50（防尘）
九、配套免费软件

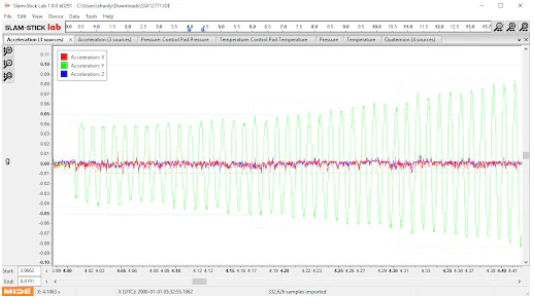

1.enDAQ LAB 桌面软件
免驱动安装，支持传感器参数配置、多通道数据实时查看、瞬时数据抓拍、批量数据导出转换。
2.enDAQ CLOUD 云端平台
监测数据直传云端、自定义报表、API 对接、大容量云存储、超限告警。
3.Python 开源函数库
可实现原始数据解析、PSD 功率谱计算、冲击响应 SRS 运算、加速度积分换算速度 / 位移。
S5 系列记录仪参数表
| 产品型号 | 存储空间 | 电池容量 (mAh) | 主传感器类型 | 主量程 | 主采样率 | 副量程 | 副采样率 |
|---|---|---|---|---|---|---|---|
| S5-D40 | 8GB | 850 | 数字电容式 | ±40g | 4.0kHz | – | – |
| S5-E100D40 | 8GB | 850 | 压电式 | ±100g | 20.0kHz | ±40g | 4.0kHz |
| S5-E2000D40 | 8GB | 850 | 压电式 | ±2000g | 20.0kHz | ±40g | 4.0kHz |
| S5-E25D40 | 8GB | 850 | 压电式 | ±25g | 20.0kHz | ±40g | 4.0kHz |
| S5-R100D40 | 8GB | 850 | 压阻式 | ±100g | 20.0kHz | ±40g | 4.0kHz |
| S5-R500D40 | 8GB | 850 | 压阻式 | ±500g | 20.0kHz | ±40g | 4.0kHz |
| S5-R2000D40 | 8GB | 850 | 压阻式 | ±2000g | 20.0kHz | ±40g | 4.0kHz |
