基础信息
- 型号：S3-E25D40
- 产品名称：S3 系列振动 & 冲击传感器
硬件参数
- 壳体材质：聚碳酸酯工程塑料
- 双加速度传感器配置
- 主传感器：压电式，量程 ±25g（适配小量程精密冲击测试）
- 副传感器：数字电容式，量程 ±40g（适配常规振动监测）
- 内置电池：250mAh 充电锂电池
- 存储容量：8GB
S3-E25D40 双传感振动冲击记录仪
一、产品概述
S3-E25D40 搭载压电主传感 + 电容副传感 + 全系列环境传感器，主传感器 ±25g 小量程，是精密小件跌落、常规产品振动试验主力机型；外壳采用聚碳酸酯材质，性价比突出。
选配：安装固定套件 30 美元；整机标配派力肯防护箱（S3-D16 除外），防护箱可单独采购。
二、应用场景
- 振动采集与记录
- 精密产品冲击 & 跌落可靠性测试
- 货物全程运输颠簸环境监测
- WiFi 无线远程在线监测
- 多参数综合环境可靠性试验
三、产品三大核心优势
便捷性
- 一体化整机：集成传感器、8GB 存储、250mAh 可充锂电，脱机独立采集
- 小型手持机身
- USB 接线，数分钟完成设备配置
灵活适配
- 双加速度传感器覆盖高低量程，兼顾高频冲击 + 低频振动
- 内置温湿度、气压、陀螺仪等多款环境传感
- 用户自定义唤醒条件、采样频率
稳定可靠
- 超 2000 家企业 + 美国海军批量采购，严苛工况验证
- 传感器经 NIST 美国国家标准研究院溯源校准，可出具原厂校准证书
- 超大存储空间，可存储数十亿条监测数据
四、双加速度传感器参数
| 传感器类型 | 量程 | 采样率 | 带宽 | 噪声 | 分辨率 |
|---|---|---|---|---|---|
| 压电式（主） | ±25g | 20000Hz | 5~1000Hz | ＜0.01gRMS | ＜0.00125g |
| 数字电容式（副） | ±40g | 4000Hz | 0~300Hz | ＜0.01gRMS | 0.00008g |
⚠️备注：压电为交流耦合，窄脉冲（＜1ms）超高频次冲击易饱和，超高频冲击场景建议选用 S/R 系列压阻机型。

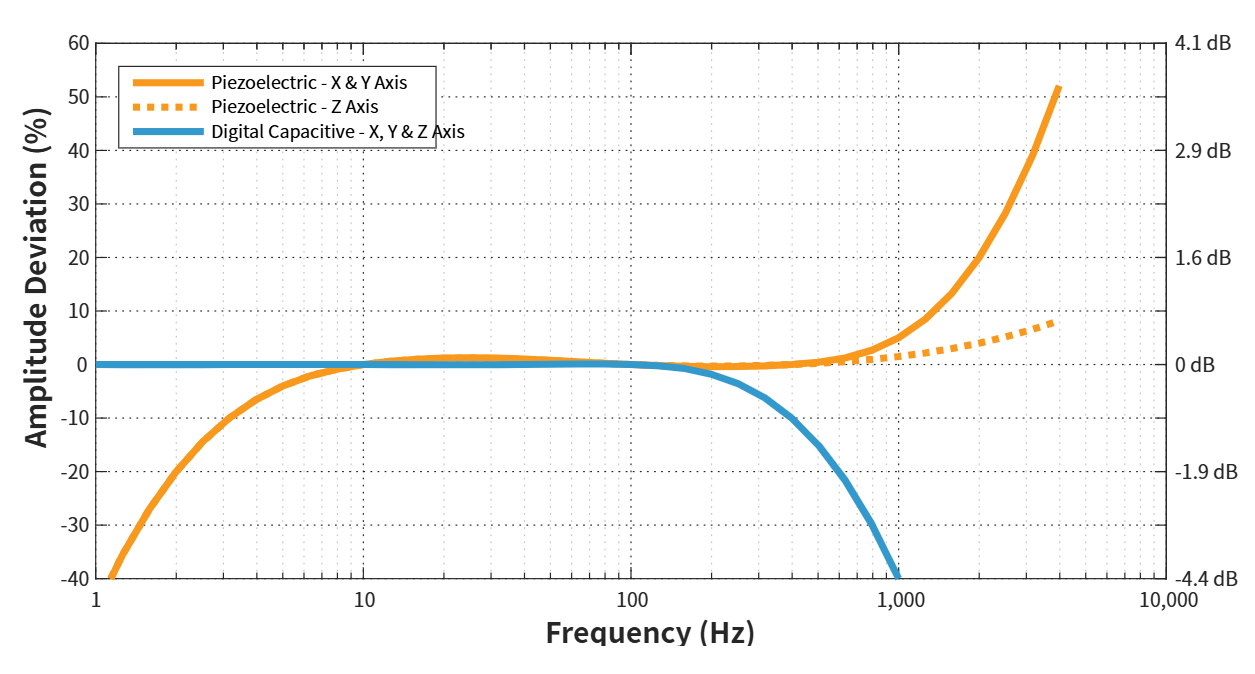

频响：橙色压电曲线 10~1000Hz 区间幅值平稳，蓝色电容曲线 1kHz 后幅值衰减。
五、环境集成传感器参数
| 传感器 | 测量量程 | 分辨率 | 采样速率 |
|---|---|---|---|
| 陀螺仪 | 2000°/s | 0.06°/s | 0 (关)~3200Hz |
| 磁力计 | ±1300μT | 0.3μT | 0 (关)~10Hz |
| 温度 | -40~85℃ | 0.01℃ | 0 (关)~10Hz |
| 气压 | 1~200kPa | 1.6Pa | 0 (关)~10Hz |
| 湿度 | 0~100%RH | 0.04%RH | 0 (关)~10Hz |
| 光照 | 0~＞20μV | ＜100mlx | 0 (关)~4Hz |
六、整机环境工况参数
| 参数项 | 规格范围 | 备注 |
|---|---|---|
| 工作温度 | -10℃~55℃ | 充电环境：0℃~45℃ |
| 存储温度 | 0~25℃（1 年长期存放） | -10~45℃(1 个月)、-10~40℃(3 个月) |
| 工作湿度 | 0~95%RH | 无凝露 |
| 耐受气压 | 20~110kPa（绝压） | – |
| 极限抗冲击 | ＞3000g | 参考原厂冲击测试 PDF |
| 电磁场抗扰 | 2MHz~18GHz@200V/m、30Hz~100kHz | 附 EMI 电磁兼容报告 |
七、续航 & 存储时长（常温全新 250mAh 电池）
| 采样频率 | 连续全记录 | 主加速度触发 | 副加速度触发 | 定时周期触发 |
|---|---|---|---|---|
| 100Hz | 22 天 | 13h | 52h | 52 天 |
| 1000Hz | 9 天 | 13h | 52h | 49 天 |
| 5000Hz | 63h | 13h | 52h | 38 天 |
| 20000Hz | 17h | 5h | 49h | 20 天 |

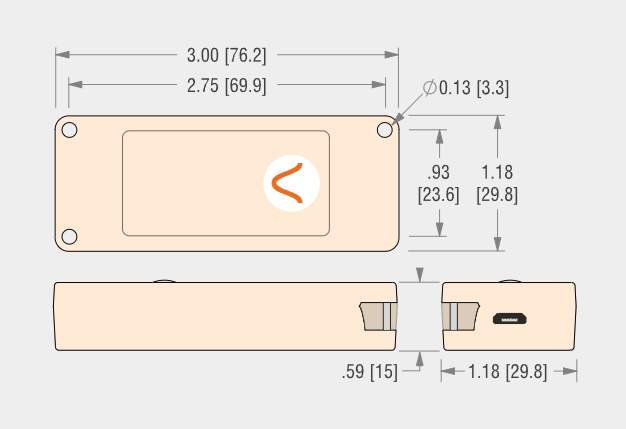

八、机械结构参数
- 尺寸：长 76.2mm× 宽 29.8mm× 厚 15.0mm
- 重量：40g
- 壳体：聚碳酸酯工程塑料
- 固定：4-40 螺丝 / 3M950 双面胶
- 防护：IP50 防尘
九、配套免费软件

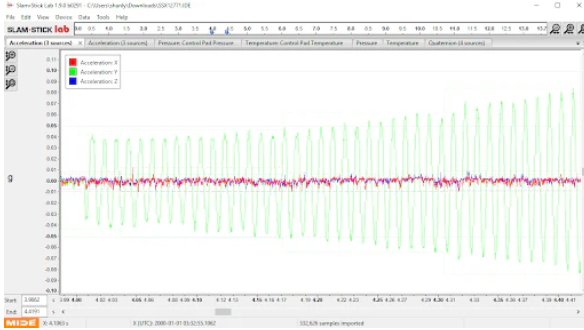

- enDAQ LAB 桌面软件：免驱动安装，参数配置、多通道实时查看、瞬时抓拍、批量数据导出；
- enDAQ CLOUD 云端：数据直传云端、自定义报表、API 对接、超限告警、大容量云存储；
- Python 开源库：原始数据解析、PSD 功率谱、SRS 冲击响应谱计算、加速度积分换算速度 / 位移。
S3 系列记录仪参数表
| 产品型号 | 存储空间 | 电池容量 (mAh) | 主传感器类型 | 主量程 | 主采样率 | 副量程 | 副采样率 |
|---|---|---|---|---|---|---|---|
| S3-D16 | 1GB | 250 | 数字电容式 | ±16g | 3.2kHz | – | – |
| S3-D40 | 8GB | 250 | 数字电容式 | ±40g | 4.0kHz | – | – |
| S3-D8 | 8GB | 250 | 数字电容式 | ±8g | 4.0kHz | – | – |
| S3-E100D40 | 8GB | 250 | 压电式 | ±100g | 20.0kHz | ±40g | 4.0kHz |
| S3-E2000D40 | 8GB | 250 | 压电式 | ±2000g | 20.0kHz | ±40g | 4.0kHz |
| S3-E25D40 | 8GB | 250 | 压电式 | ±25g | 20.0kHz | ±40g | 4.0kHz |
