特点与优势
- 在200赫兹到16千赫范围内有一个固定频率
- 可进行双向扫描以加倍频率
- 无需润滑,免维护
- 镜面尺寸可达25×25毫米
- 扫描角度可达30°峰-峰光学
- 体积小/重量轻
- 低功率驱动电子设备
- 低功耗散热
- 坚固,无磨损部件
- 高可靠性
- 耐冲击和振动
- 高频稳定性(达到0.005%)
- 高/低温度操作
- 真空操作(达到10-10托)
- 无抖动操作
- 无辐射电磁干扰(EMI)
- 提供镜面位置
- 玻璃镜为标准,铍/金属镜,棱镜或透镜可选
先进的谐振高频扫描仪,用于精确的光学偏转
SC-30谐振高频扫描器旨在通过正弦运动偏转光束。为全球各种专用应用和行业设计,这些扫描器以其出色的频率性能、精度和可靠性脱颖而出。
SC-30谐振高频扫描器的关键特点:
高频扫描:SC-30的高频性能在行业内无与伦比。
可靠性:享受长时间、可靠性能的保证。这些电磁驱动的移动镜器件以其出色的可靠性而闻名,成为关键应用的信赖选择。
精度和重复性:具有高速能力和异常的重复性,SC-30扫描器以极高的准确性生成正弦运动。其在固定频率下的共振,结合高“Q”因子,确保稳定性和最小功耗。
可调扫描角度:虽然频率在200赫兹至16千赫范围内固定,但扫描幅度可以调整,为您提供适应各种场景的灵活性。
多用途应用:从激光扫描到生物医学成像、机器人技术、机器视觉等,SC-30谐振扫描器在要求一流分辨率和最小失真的各种应用中发挥作用。
易于集成:紧凑且便携,这些扫描器可以无缝集成到小型仪器和高产量的OEM生产线中。我们提供有价值的信息,以帮助OEM客户构建符合其空间要求的控制器。

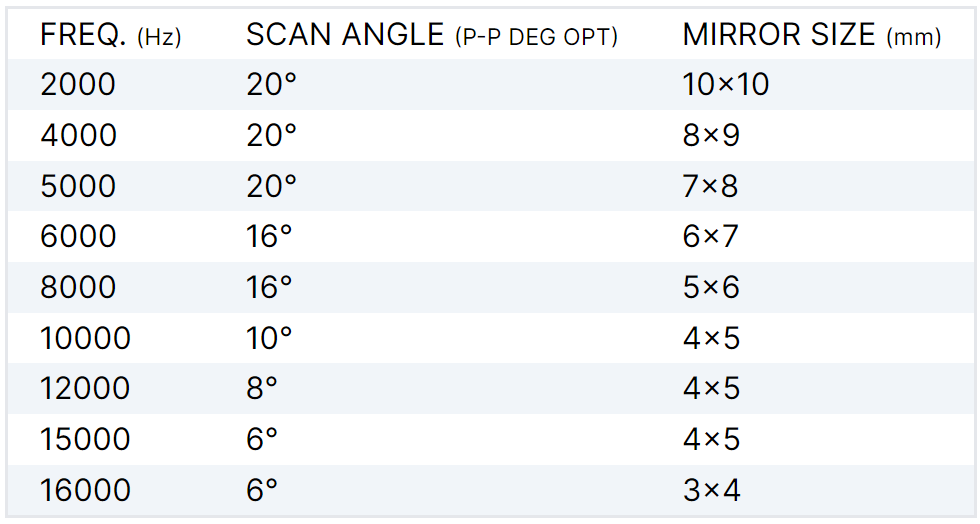

作为角度和镜面尺寸的典型扫描频率函数,以下内容仅供参考。
SC-30谐振扫描器的显著成功已使其成为OEM公司创新的基石,并成为图像技术研发专业人员和系统集成商的首选之一。其快速扫描能力在投影、数据采集、高分辨率成像等方面得到应用。
为了实现最佳控制,为SC-30扫描器提供专门的驱动器:
ED驱动器:提供方波参考输出信号和可调幅度控制,该驱动器确保对扫描参数进行精确控制。
AGC驱动器:AGC驱动器具有卓越的幅度稳定性(0.01%),为位置输出提供正弦波参考信号,TTL电平方波参考信号,并调整镜面位置和输出信号之间的相位关系。
PLD-1S驱动器:使用PLD-1S驱动器可以实现与外部时钟输入的同步。在需要将扫描器与其他系统组件同步的场景中非常理想。
PLD-2S驱动器和PLD-2SXY驱动器:这些驱动器实现了两个扫描器的同步操作,可以创建诸如圆形、椭圆形和光栅扫描等图案。
