特点与优势
- 从100赫兹到1千赫范围内的一个固定频率
- 光学扫描角度达到50°峰值到峰值
- 镜面尺寸可达10×6毫米
- 垂直或水平安装
- 小巧轻便
- 低功率驱动电子装置
- 坚固，无易损部件
- 免维护
- 高可靠性
- 能承受冲击和振动
- 高频率稳定性（达到0.05%）
- 高/低温操作1
- 真空操作（达到10-10托）1
- 无抖动操作
- 不产生辐射电磁干扰（EMI）
- 可提供镜面位置输出
- 标准采用增强铝镀层的玻璃镜，可选红外和紫外涂层
SC-2型微型次微型固定频率谐振光学扫描仪是目前最小尺寸的机械扫描器。它是一种电磁驱动的移动镜装置，可以以连续的正弦运动偏转光束。镜组件连接在拉紧的带状弹簧的中心。SC-2型扫描仪的扫描频率范围为100Hz至1000Hz，在范围内固定在任何一个值。扫描角度与频率成反比，是镜面尺寸的函数。标准工作温度为0°C至+55°C。其他温度范围和真空操作可根据要求提供。
高器件“Q”确保频率稳定性和低电驱动功率。高弯曲刚度提供良好的抗冲击和振动能力，以及低摇摆和良好的扫描重复性。在自然频率上共振使该装置成为具有最小畸变要求的众多应用的长寿命操作的理想选择。该扫描器特别适用于专用、高产量的原始设备制造商工业应用。SC-2型扫描器可以轻松地集成到非常小的尺寸系统和便携仪器中。

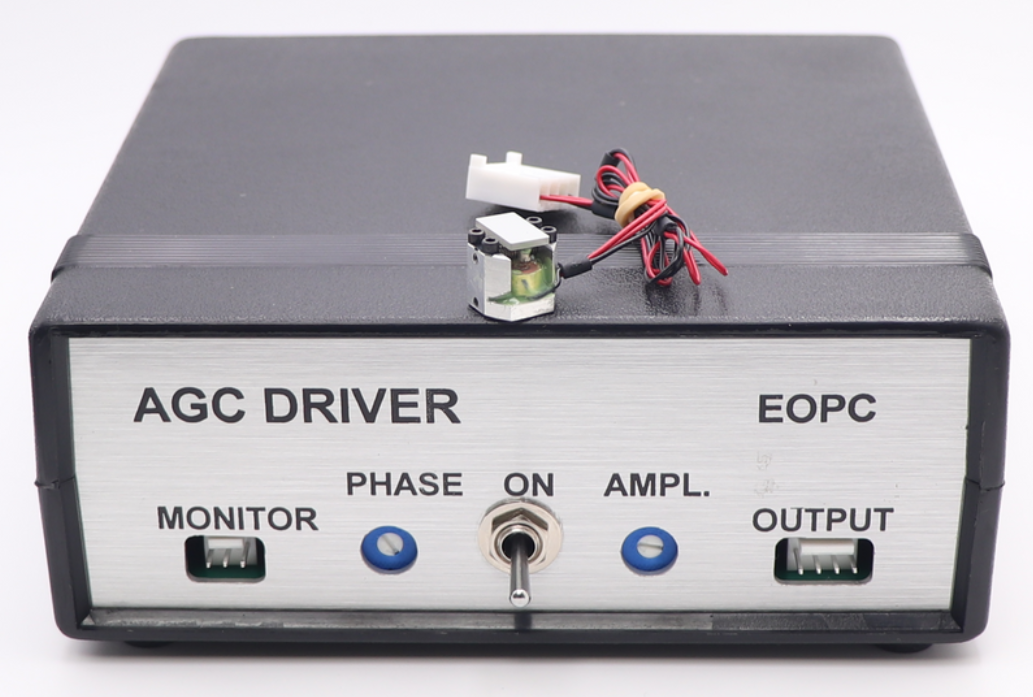

扫描器在共振频率下的操作由正反馈放大器类型的ED驱动器或AGC驱动器维持。AGC驱动器提供更高的振幅稳定性（0.01%）和位置输出信号。
应用包括：可用作腔内Q开关、共焦显微镜、癌症诊断、眼科成像、自适应光学、光学相干断层扫描（OCT）、X射线技术、DNA测序、脑成像、认知识别检测、牙科、皮肤病学、发育生物学、NDE/NDT、肿瘤学和高分辨率光学相干显微镜（OCM）成像、激光扫描仪、图像和图案形成与识别、打印机、生物医学成像、质量检查、荧光显微镜、半导体成像、图像和图案形成与识别、网络检查、生物医学成像、质量检查、过程验证、掩膜检查和机器视觉等。

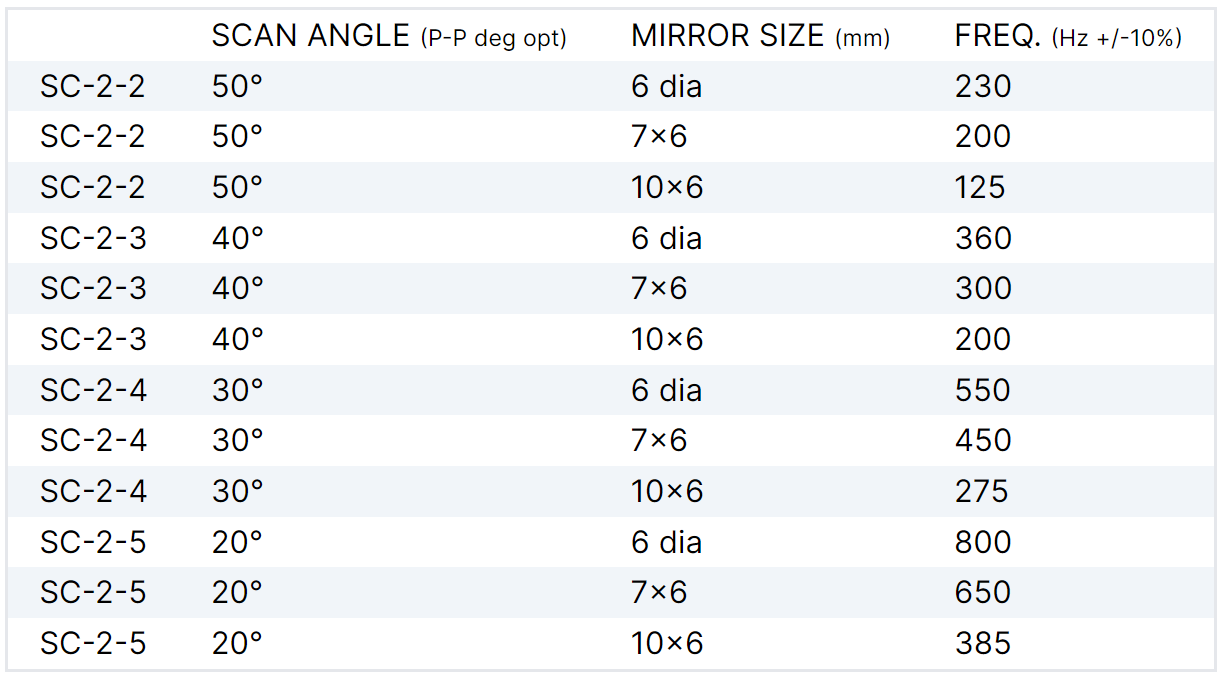

从100Hz到1000Hz范围内的一个固定频率。以下仅供参考。
规格
电气:
- 驱动线圈电阻：950欧姆
- 感知线圈电阻：950欧姆
- 电缆长度：8英寸
- 连接器：母式4针插头，中心间距0.1英寸，Molex零件号22-01-3047或等效零件
- 扫描频率范围：100赫兹至1000赫兹
- 频率准确性：在25°C时+/-10%，更精确的准确性可根据要求提供
- 扫描角度：作为频率和镜面尺寸的函数，最高达到50°峰值到峰值光学度
镜面:
- 尺寸：直径6毫米，7×6毫米，10×6毫米
- 厚度：标准1.0毫米；可提供其他厚度值
- 平整度：6毫米和7×6毫米镜面为1/4波长，10×6毫米镜面为1/2波长
- 表面质量：划伤和磨损：60-40
