棱镜
棱镜在光学领域有着广泛的应用。典型的用途是光束的偏转、分裂和光谱色散。
许多已知的棱镜类型对应于各种可能的用途。本目录中所列的棱镜只是一小部分选择。其他型号可根据客户要求生产，质量相同。
下面介绍了一些用于表征棱镜的一般参数。
形状偏差
形状偏差公差定义了实际表面相对于理想形状(平面或球体)的允许差值。在光学中，公差通常以波长λ为单位(例如λ/4)。要将此规格转换为长度单位，必须知道参考波长λref。除非另有说明(d.h. λ/10 entspright 54,6 nm)，本目录中的规格均参考波长为λrefnm。
形状偏差规格的另一个参数是用来评估测量数据的方法。在这方面，极值差(峰谷差，PV)和偏差的二次平均值(均方根，RMS)是常用的。为了计算PV值，只考虑偏差最大的位置，而RMS值表征整个表面的平均偏差。这两种价值都有其使用动机。在本目录中，除非另有说明，否则为PV偏差指定的值。虽然PV和RMS偏差之间没有一般的关系，但可以假设对于大多数实际出现的表面，RMS偏差比PV值低3-5倍。例如，λ/10 (PV)的值对应于λ/30-λ/50 (RMS)。
本目录中指定的表单偏差至少对90%的区域有效(类型)。>95%)的元件外部尺寸。如果只使用一小部分透明光圈，则相应的形状偏差将显着降低。
微粗糙度
微粗糙度描述了表面的偏差，其横向尺寸为光波的数量级或更低 (i.e. typ. <1µm)。这些偏差是造成散射光的主要原因。
微粗糙度通常用表面偏差的二次平均Rq来表示。我们车间使用的抛光技术允许获得Rq <1nm (typ. Rq <0,5 nm).的值。
角度误差
棱镜的效果很大程度上取决于光学表面的正确方向。所需精度的说明通常比最初预期的要复杂。特别要注意的是，对棱镜表面之间的角度公差的规定通常是不够的。以一个简单直角棱镜为例，它的三个抛光面可能不垂直于一个普通的基面，而是呈现轻微的倾斜。因此，延长的棱镜会有一个形状(通常非常尖锐)的金字塔。相应的角偏差因此被称为锥体误差，并在某些应用中影响棱镜的功能。锥体误差不是用45°和90°角的普遍公差来描述的。
这个例子表明，角公差的规定需要仔细分析棱镜的三维功能。
直角棱镜

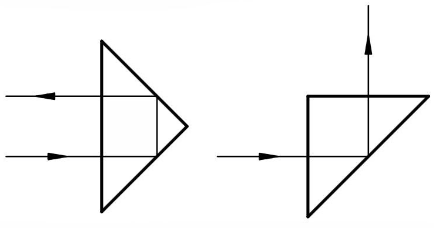

直角可以使光束偏转180°或90°。
光学规格
直角棱镜可在版本与标准质量或提高精度。所有的边缘都被倒角保护。表面没有涂覆。
| version | precision | standard |
| flatness | <λ/10 | <λ/4 |
| tolerance 90° | ±5” | ±3′ |
| tolerance 45° | ±30” | ±3′ |
| pyramidal error | <30” | <3′ |
对于这两个版本，我们提供由N-BK7和熔融二氧化硅制成的棱镜。
| material | N-BK7 | fused silica |
| spectral range | 350-2700 nm | 180-2500 nm |
标准尺寸
| side length | 10 mm | 15 mm | 20 mm | 25 mm | 30mm | 40 mm |
| Art. No., precision N-BK7 | UPB 0.10 | UPB 0.15 | UPB 0.20 | UPB 0.25 | UPB 0.30 | UPB 0.40 |
| Art. No. standard N-BK7 | UPB 1.10 | UPB 1.15 | UPB 1.20 | UPB 1.25 | UPB 1.30 | UPB 1.40 |
| Art. No. precision fused silica | UPS 0.10 | UPS 0.15 | UPS 0.20 | UPS 0.25 | UPS 0.30 | UPS 0.40 |
| Art. No. standard fused silica | UPS 1.10 | UPS 1.15 | UPS 1.20 | UPS 1.25 | UPS 1.30 | UPS 1.40 |
标准版N-BK7产品编码
UPB 1.10
UPB 1.15
UPB 1.20
UPB 1.25
UPB 1.30
UPB 1.40
精密版N-BK7产品编码
UPB 0.10
UPB 0.15
UPB 0.20
UPB 0.25
UPB 0.30
UPB 0.40
标准版熔融二氧化硅产品编码
UPS 1.10
UPS 1.15
UPS 1.20
UPS 1.25
UPS 1.30
UPS 1.40
精密版熔融石英产品编码
UPS 0.10
UPS 0.15
UPS 0.20
UPS 0.25
UPS 0.30
UPS 0.40
