偏振器
偏振器用于从具有随机偏振的光产生确定的线性偏振态。因此，偏振器只传输具有所需偏振态的光。具有正交偏振的分量不是被吸收就是被反射。偏振片的重要质量因素是期望偏振光的透射率Tmax和消光比Tmin/Tmax，其中Tmin为被阻挡偏振态的剩余透射率。在选择偏振片时必须考虑的其他参数是可用光谱范围和接收角。
上面的图纸显示了不同的偏光片的选择，可作为目录项目或要求。上排的偏振器利用双折射晶体的边界表面上的全内反射。这些棱镜在非常宽的光谱范围内实现极低的消光比。
第二行显示了基于偏振依赖折射的双折射材料制成的偏振器。这些类型在宽光谱范围内也提供良好的消光比。对于这些棱镜，两束偏振光束以几乎相同的偏振特性和透射率从同一表面射出。这使得它们特别适合作为具有对称输出的偏振分束器。
底部一行包含偏振器，利用对光的反射率的差异具有垂直(s)或平行(p)的偏振相对于入射平面。这种偏振器不需要双折射晶体。这为经济批量生产以及适应特殊技术要求提供了更好的可能性。
去偏振器是偏振器的对应物。理想情况下，它们在输出端产生完全无极化的状态。由于无源光学元件不能引入所需的偏振态时间波动，严格地说，所有类型都是伪退偏器。它们根据特定参数(如光束位置或波长)产生混合偏振态。这些状态的平均值显示为非偏振光。当选择去偏器时，必须考虑应用是否允许由去偏器产生的偏振态的充分平均
Glan-Thompson偏光棱镜

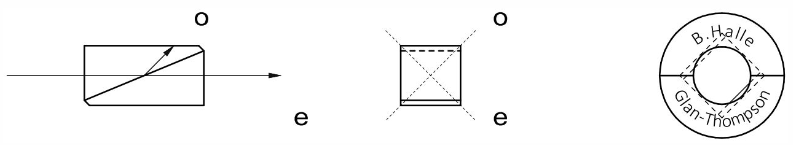

棱镜是由方解石精选质量，实际上是条纹和气泡。这使得在宽光谱范围内具有非常高的消光比。偏光镜由两个由光学水泥连接的棱镜组成。普通偏振光发生全内反射，并与水泥层交界。侧面表面涂有黑色清漆，以吸收反射的光束。
棱镜有安装和未安装两种版本。我们的棱镜的透射偏振方向是在45°相对于边缘，这是特别重要的积分时，未安装的棱镜。
默认情况下，偏振光片没有防反射涂层。
版本
Glan-Thompson 棱镜有四个版本。
Glan-Thompson 棱镜光学规格
| version | short version | simple version | long version | UV version |
| spectral range | 350-2700 nm | 400-2700 nm | 350-2700 nm | 250-2700 nm |
| extinction ratio | 10-6 | 10-5 | 10-6 | 10-6 |
| wavefront deformation | <λ/4 | <1λ | <λ/4 | <λ/4 |
| prismatic deviation | <2′ | <5′ | <2′ | <2′ |
| width-to-length ratio | 1:2 | 1:2 | 1:3 | 1:1,8 |
| cut angle | 67,5° | 67,5° | 73° | 64° |
| field of view | ±6° | ±6° | ±15° | ±9° |
Glan-Thompson 棱镜简短的版本适用于大多数应用程序。它在可见光和红外光谱范围内具有高消光比、高透射率和低波前畸变。
| format | 6 mm | 8 mm | 10 mm | 12 mm | 15mm | |
| Article-No. mount | PGT 2.05(.05)* | PGT 2.08(.05)* | PGT 2.10 | PGT 2.12 | PGT 2.15 | |
| Article-No. unmount | PGT 2.05.0 | PGT 2.08.0 | PGT 2.10.0 | PGT 2.12.0 | PGT 2.15.0 | |
| width-to-length ratio | [mm²] | 6 x 6 | 8 x 8 | 10 x10 | 12 x12 | 15 x 15 |
| Length | [mm] | 12 | 16 | 20 | 24 | 30 |
| useable diameter | [mm²] | 5,0 x 4,9 | 7,5 x 6,6 | 9,5 x 8,2 | 11,5 x 9,8 | 14,5 x 12,6 |
| mount diameter | [mm] | 16(25) | 16(25) | 25 | 25 | 25 |
| mount length | [mm] | 18 | 22 | 28 | 30 | 36 |
| mount aperture | [mm] | 5,0 | 7,5 | 9,5 | 11,5 | 14,5 |
Glan-Thompson 棱镜简单版与短版具有相同的几何形状。通过降低可用光谱范围、消光比和波前畸变的规格，我们可以获得非常有竞争力的价格。然而，这些棱镜是高质量的偏振光与规格超过那些可供选择的模型。对于长版本，晶体以更大的角度切割。
| format | 5,5 mm | 8 mm | 10 mm | 12 mm | 15mm | |
| Article-No. mount | PGT 3.05(.05)* | PGT 3.08(.05)* | PGT 3.10 | PGT 3.12 | PGT 3.15 | |
| Article-No. unmount | PGT 3.05.0 | PGT 3.08.0 | PGT 3.10.0 | PGT 3.12.0 | PGT 3.15.0 | |
| width-to-length ratio | [mm²] | 5,5 x 5,5 | 8 x 8 | 10 x10 | 12 x12 | 15 x 15 |
| Length | [mm] | 11 | 16 | 20 | 24 | 30 |
| useable diameter | [mm²] | 5,0 x 4,5 | 7,5 x 6,6 | 9,5 x 8,2 | 11,5 x 9,8 | 14,5 x 12,6 |
| mount diameter | [mm] | 16(25) | 16(25) | 25 | 25 | 25 |
| mount length | [mm] | 18 | 22 | 28 | 30 | 36 |
| mount aperture | [mm] | 5,0 | 7,5 | 9,5 | 11,5 | 14,5 |
对于长版本，晶体以更大的角度切割。因此，即使在较高的入射角下，棱镜也能保持其偏振特性。因此，长版本特别适用于涉及强烈发散或会聚光的应用。其他属性与短版本相同。
| format | 8 mm | 10 mm | 12 mm | |
| Article-No. mount | PGT 1.08(.05)* | PGT 1.10 | PGT 1.12 | |
| Article-No. unmount | PGT 1.08.0 | PGT 1.10.0 | PGT 1.12.0 | |
| width-to-length ratio | [mm²] | 8 x 8 | 10 x10 | 12 x12 |
| Length | [mm] | 24 | 30 | 36 |
| useable diameter | [mm²] | 7,5 x 7,2 | 9,5 x 9 | 11,5 x 10,8 |
| mount diameter | [mm] | 16(25) | 25 | 25 |
| mount length | [mm] | 30 | 38 | 42 |
| mount aperture | [mm] | 7,5 | 9,5 | 11,5 |
在UV版本之前，我们选择具有最高可用UV透射率的方解石。棱镜与紫外线透明水泥连接。通过这种方法，棱镜变得适合于250纳米以上的紫外光谱范围。
| format | 8 mm | 10 mm | 12 mm | 15mm | |
| Article-No. mount | PGT 4.08(.05)* | PGT 4.10 | PGT 4.12 | PGT 4.15 | |
| Article-No. unmount | PGT 4.08.0 | PGT 4.10.0 | PGT 4.12.0 | PGT 4.15.0 | |
| width-to-length ratio | [mm²] | 8 x 8 | 10 x10 | 12 x12 | 15 x 15 |
| Length | [mm] | 13,5 | 17,5 | 21,5 | 27 |
| useable diameter | [mm²] | 7,5 x 6,5 | 9,5 x 8,5 | 11,5 x 10,4 | 14,5 x 13 |
| mount diameter | [mm] | 16(25) | 25 | 25 | 25 |
| mount length | [mm] | 22 | 28 | 30 | 36 |
| mount aperture | [mm] | 7,5 | 9,5 | 11,5 | 14,5 |
*这些安装座有16毫米和25毫米的安装直径可供选择(在物品编号中增加0.05)
