偏振器
偏振器用于从具有随机偏振的光产生确定的线性偏振态。因此,偏振器只传输具有所需偏振态的光。具有正交偏振的分量不是被吸收就是被反射。偏振片的重要质量因素是期望偏振光的透射率Tmax和消光比Tmin/Tmax,其中Tmin为被阻挡偏振态的剩余透射率。在选择偏振片时必须考虑的其他参数是可用光谱范围和接收角。

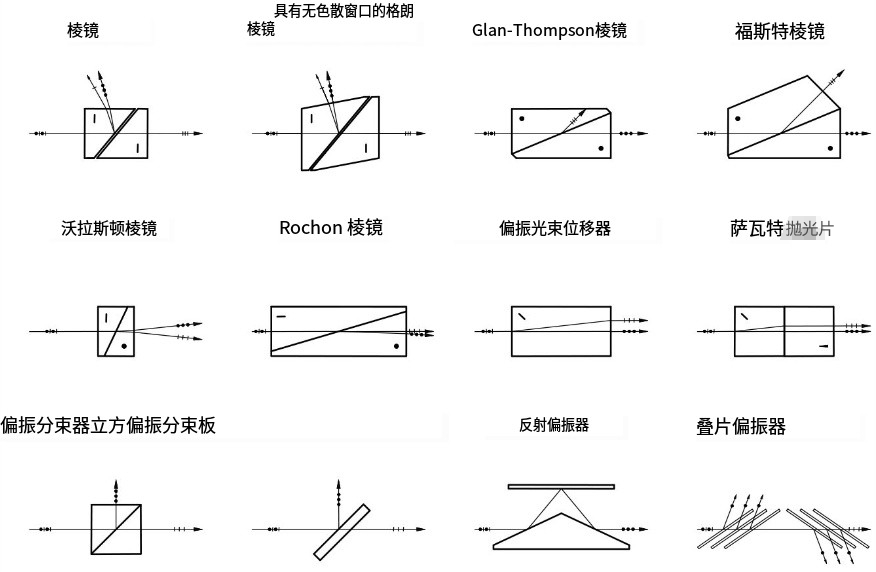

上面的图纸显示了不同的偏光片的选择,可作为目录项目或要求。上排的偏振器利用双折射晶体的边界表面上的全内反射。这些棱镜在非常宽的光谱范围内实现极低的消光比。
第二行显示了基于偏振依赖折射的双折射材料制成的偏振器。这些类型在宽光谱范围内也提供良好的消光比。对于这些棱镜,两束偏振光束以几乎相同的偏振特性和透射率从同一表面射出。这使得它们特别适合作为具有对称输出的偏振分束器。
底部一行包含偏振器,利用对光的反射率的差异具有垂直(s)或平行(p)的偏振相对于入射平面。这种偏振器不需要双折射晶体。这为经济批量生产以及适应特殊技术要求提供了更好的可能性。
去偏振器是偏振器的对应物。理想情况下,它们在输出端产生完全无极化的状态。由于无源光学元件不能引入所需的偏振态时间波动,严格地说,所有类型都是伪退偏器。它们根据特定参数(如光束位置或波长)产生混合偏振态。这些状态的平均值显示为非偏振光。当选择去偏器时,必须考虑应用是否允许由去偏器产生的偏振态的充分平均
Foster偏振分束器
棱镜产生两束相互垂直的偏振光束。它们由无条纹和气泡的高级方解石制成。福斯特棱镜的工作原理与格兰-汤普森棱镜相同。它们有一个额外的抛光表面,其方向允许反射光束从棱镜中出来。

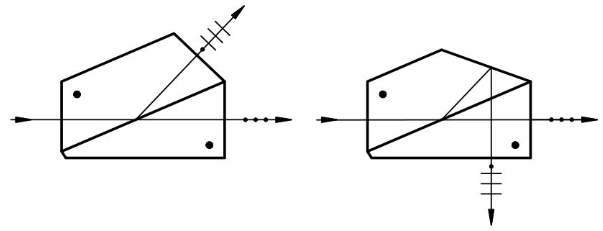

我们为福斯特偏振分束器提供两个版本。一种允许反射光束以45°直接出口。另一种版本的侧面涂有反光铝,它引导反射光束以90°的角度从棱镜中射出。默认情况下,棱镜安装在盒子里,没有防反射涂层。
Foster偏振分束器光学规格
material | calcite |
spectral range | 350-2700 nm |
extinction ratio | 10-6 |
wavefront distortion | <λ/2 |
prismatic deviation | <3′ |
cut angle | 67,5° |
field of view | ±6° |
Foster偏振分束器45°版本尺寸
format | 6 mm | 8 mm | 10 mm | 12 mm | |
Article-No | PFO 45.06 | PFO 45.08 | PFO 45.10 | PFO 45.12 | |
Length | [mm] | 16 | 20 | 24 | 30 |
useable diameter | [mm] | 6 | 8 | 10 | 12 |
mount cross section | [mm²] | 18 x 14 | 22,6 x 18 | 25 | 25 |
mount length | [mm] | 20 | 26 | 30 | 36 |
Foster偏振分束器90°版本尺寸
format | 8 mm | 10 mm | 12 mm | |
Article-No.: | PFO 90.08 | PFO 90.10 | PFO 90.12 | |
Length | [mm] | 20 | 24 | 30 |
useable diameter | [mm] | 8 | 10 | 12 |
mount cross section | [mm²] | 22,6 x 18 | 25 | 25 |
mount length | [mm] | 26 | 30 | 36 |
