Atek 压力变送器
“法兰式平膜压力变送器” BT10-212
- 外壳可选 3051 型或 2088 型
- 法兰安装
- 两线制，4～20mA 模拟量输出，支持 HART® 协议数据通讯
- 智能背光 LCD 数显表
- 膜片大尺寸、全焊接密封，长期稳定耐用
- 用于气体、液体、蒸汽的压力测量
- 可选防腐膜片（钽、哈氏合金 C、316L、喷涂 PTFE 的 316L）
- 尤其适用于高温粘稠液体
BT10-212 法兰式平膜压力变送器，属于扩散硅压力敏感元件产品，满足客户法兰安装需求。本产品选用进口扩散硅压力敏感元件，经长期老化稳定性筛选，产品性能稳定可靠。
BT10-212 法兰式平膜压力变送器采用国际标准法兰盘作为连接标准，可在现场实现法兰安装。本产品应力膜片外露，直接感应压力，便于清洗，可满足防潮、防水、防爆等严苛工况要求。该系列产品广泛应用于工业过程控制、石油、化工、冶金等领域，用于含颗粒粘稠介质。
技术参数
| 参数项 | 参数值 |
|---|---|
| 压力量程 | -1bar～0；0.002bar～100bar |
| 压力参考类型 | 表压、密封表压 |
| 过载压力 | 150% 满量程 |
| 供电与输出 | 4-20mA、4-20mA+HART（24V 供电） |
| 精度 | 典型值 ±0.3% 满量程；最大值 ±0.5% 满量程 |
| 环境温度 | -30℃～80℃；配备 LCD 数显表时：-30℃～70℃ |
| 介质温度 | -40℃～+104℃ |
| 储存温度 | -40℃～+85℃ |
| 零点温度系数 | ±1% 满量程 / 55℃ |
| 满量程温度影响 | ±1% 满量程 / 55℃ |
| 绝缘电阻 | ≥100MΩ/500VDC（200MΩ/250VDC） |
| 防护等级 | IP65 |
| 防爆等级 | Exd II BT6 Gb |
| 长期稳定性 | ±0.2% 满量程 / 年 |
| 膜片材质 | 316L（喷涂 PTFE 的 316L、哈氏合金 C、钽） |
| 填充液 | 硅油 |
| 外壳材质 | 压铸铝合金，环氧树脂涂层 |
| 电气接口 | M20×1.5 |
| 过程连接 | DN25 / DN50 / DN80 |
| 重量 | 3.5kg（DN50） |

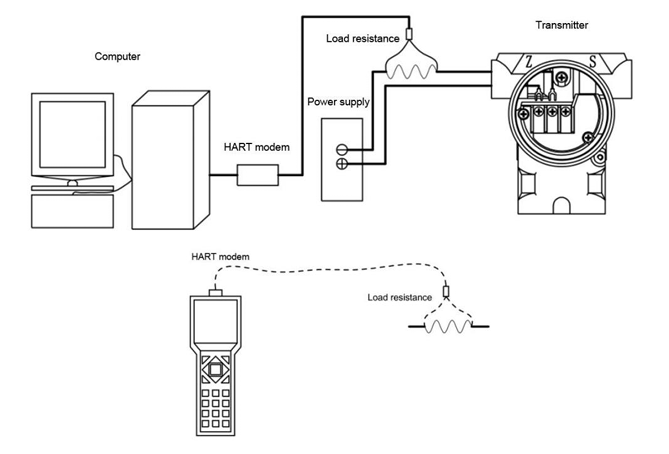

HART 通讯接线图
电脑、HART 调制解调器、电源、负载电阻、变送器；手持式 HART 手操器、HART 调制解调器、负载电阻，实现通讯。

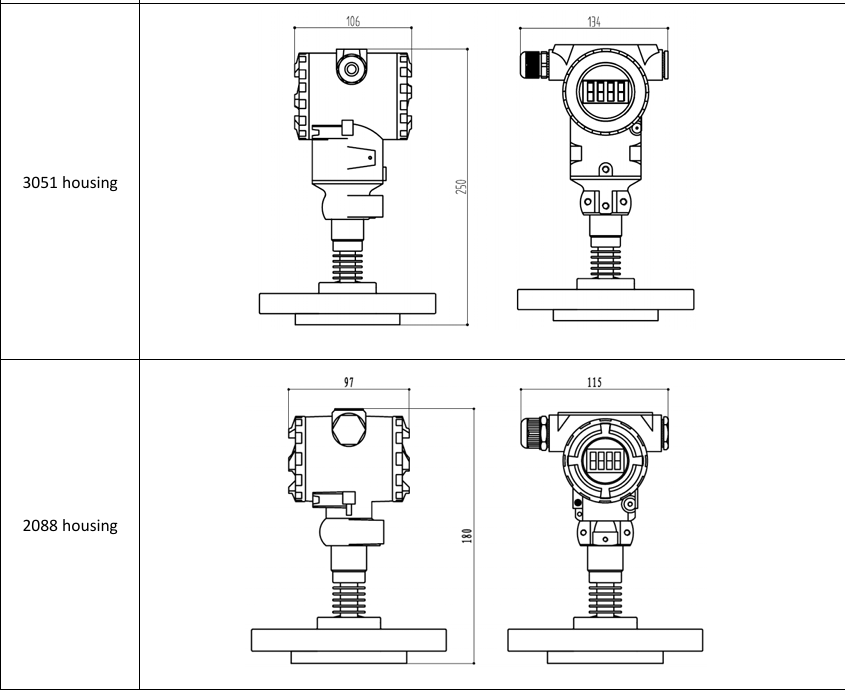

外形尺寸
| 外壳型号 | 尺寸（mm） |
|---|---|
| 3051 外壳 | 长 106，高 250，宽 134 |
| 2088 外壳 | 长 97，高 180，宽 115 |

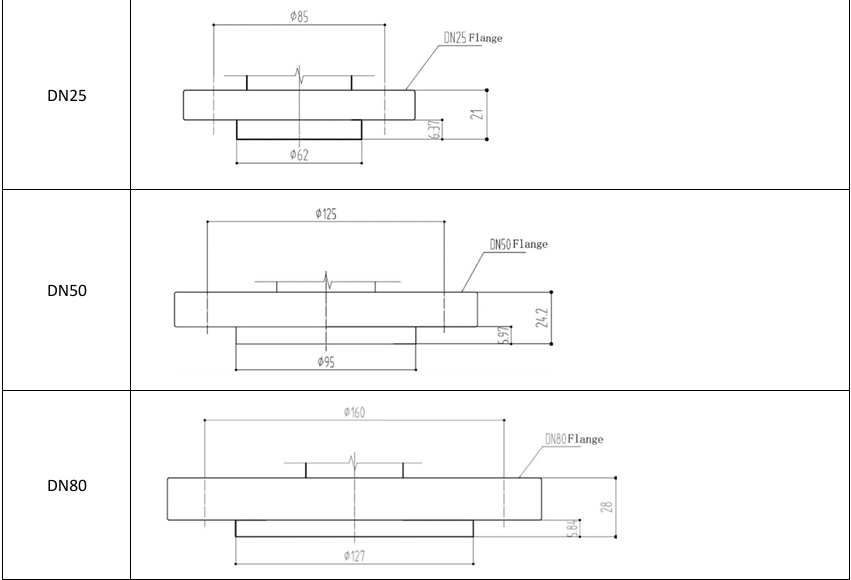

过程连接（法兰尺寸）
| 法兰型号 | 尺寸（mm） |
|---|---|
| DN25 法兰 | 外径 85，内径 62，厚度 21 |
| DN50 法兰 | 外径 125，内径 95，厚度 24.2 |
| DN80 法兰 | 外径 160，内径 127，厚度 28 |
安装

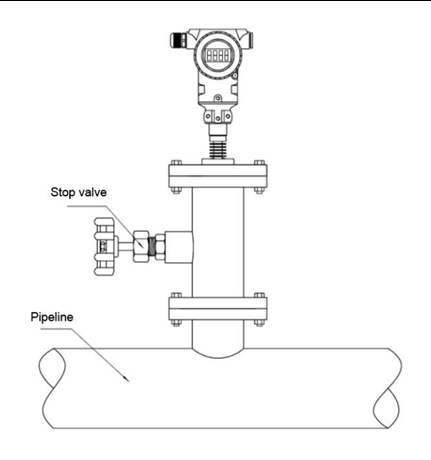

外形图纸：变送器、截止阀、管道 安装说明
- 一体式压力变送器，直接安装在工艺连接端
- 根据介质压力范围、介质特性、温度范围选用垫片；各类螺栓均匀锁紧
型号 BT10-212
压力量程：60B（可选不同量程，0.1bar 至 160bar）
输出信号：B1=4-20mA；B1H=4-20mA+HART
法兰规格：F1=304 DN25；F3=304 DN50；F4=304 DN80
膜片材质：W1=316L
电气连接：J1=2088
外壳；J8=3051
外壳带显示；J8X=3051
外壳带显示，M20×1.5
