压力变送器散热元件 BSS 系列
“最高适用温度可达 300℃”
压力变送器散热元件，用于高温工况下对压力变送器本体进行降温，保护变送器免受高温影响；进出口机械连接规格有多种可选。
- 适用最高温度：300℃
- 适用最高压力：400bar
- 接口规格：G1/2 或 G1/4
技术参数
| 参数项 | 参数值 |
|---|---|
| 工作温度 | 最高 300℃ |
| 外壳材质 | 316L 不锈钢 |
| 机械连接 | G1/4F-G1/2M、G1/4F-G1/4M、G1/2F-G1/2M、G1/2F-G1/4M |
| 重量 | 约 280 克 |
| 最大压力 | 400bar |

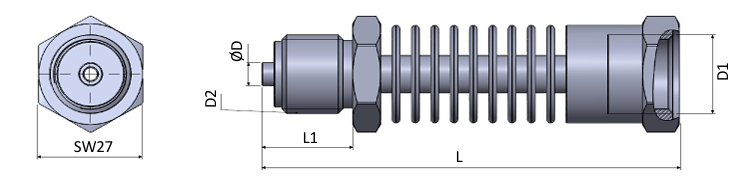

外形尺寸（单位：mm）
六角对边：SW27
| 接口规格 | D1 (英寸) | D2 (英寸) | L(mm) | L1(mm) | ØD(mm) |
|---|---|---|---|---|---|
| G1/4F－G1/2M | G1/4 | G1/2 | 108 | 23.5 | 6.15 |
| G1/2F-G1/2M | G1/2 | G1/2 | 108 | 23.5 | 6.15 |
| G1/2F-G1/4M | G1/2 | G1/4 | 100 | 15 | 5 |
| G1/4F－G1/4M | G1/4 | G1/4 | 100 | 15 | 5 |

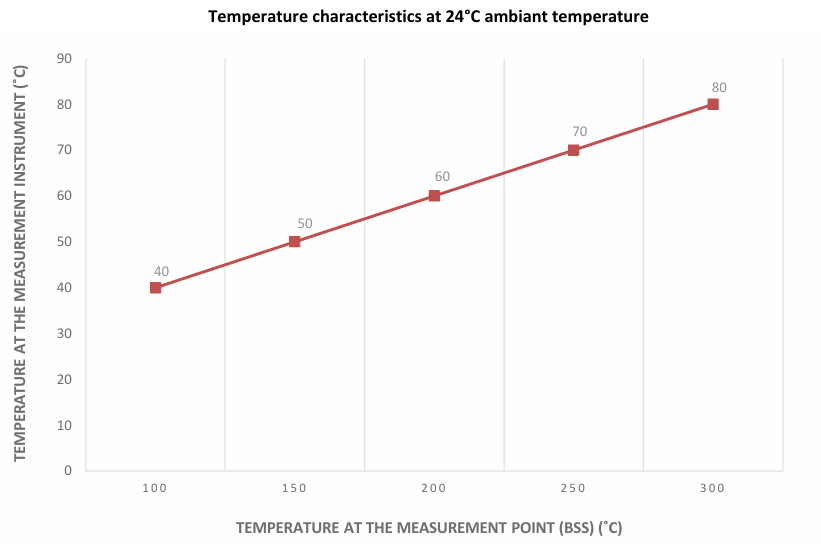

特性曲线
环境温度 24℃条件下温度特性 横坐标：BSS 测量点温度 (℃) 纵坐标：测量仪表端温度 (℃)
型号：BSS – 26 – XXX
26：本体直径 26mm XXX：机械连接，可选： G1/4F－G1/2M G1/2F-G1/2M G1/2F-G1/4M G1/4F－G1/4M
