Atek 压力变送器
“微差压变送器” BFT10-110
- Φ8 宝塔接头，安装便捷
- 用于测量微小气体差压值
- 坚固密封铝合金外壳
- 零点与满量程可外部调节
- 具备短路保护与反极性保护功能
- 零点和灵敏度全量程温度补偿
- 抗干扰能力强，性能稳定
BFT10-110 微差压变送器采用 OEM 压阻硅差压传感器组装而成，外壳为铝合金结构；压力接口为 M10 螺纹 + 宝塔接头结构，可直接安装于测量管路，或通过导压管连接；安装使用简便，广泛应用于锅炉供气、地下通风、矿山等行业，同时适用于超净车间自动压力检测等过程控制领域。
技术参数
| 参数项 | 参数值 |
|---|---|
| 压力量程 | 0~0.0025bar…0.001bar…1bar |
| 压力参考类型 | 差压 |
| 供电与输出 | 4～20mA（16～36V） |
| 工作温度 | -10℃～+60℃ |
| 介质温度 | -10℃～+60℃ |
| 储存温度 | -40℃～+125℃ |
| 零点温度系数 | ±2.5% 满量程（0℃～50℃） |
| 灵敏度温度系数 | ±3% 满量程（0℃～50℃） |
| 过载压力 | 200% 满量程 |
| 机械振动 | 20G（20～5000Hz） |
| 冲击 | 100g（11ms） |
| 综合精度 | 0.001bar、0.0025bar：±3%FS0.005bar、0.01bar、0.02bar：±2%FS0.05bar、0.07bar、0.1bar：±1.5%FS0.1bar～1bar：±0.5%FS |
| 绝缘电阻 | ≥200MΩ/250VDC |
| 响应时间 | ≤1ms（达到 90% 满量程） |
| 长期稳定性 | ±0.2% 满量程 / 年 |
| 防护等级 | IP65 |
| 使用寿命 | ≥1×10⁸次压力循环 |
| 材质 | 外壳：不锈钢或铝合金 |
| 介质兼容性 | 所有与不锈钢、铝合金兼容的介质 |

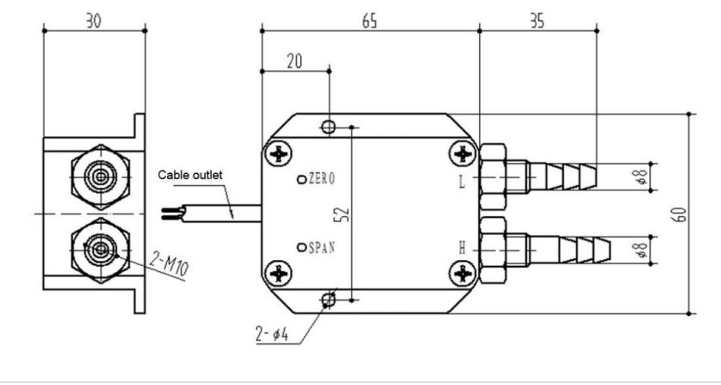

外形尺寸（单位：mm）
尺寸概要：总长 65，宽 60；电缆出线口，2-M10 螺纹，2 个 Φ4 安装孔；两侧 Φ8 宝塔接头。

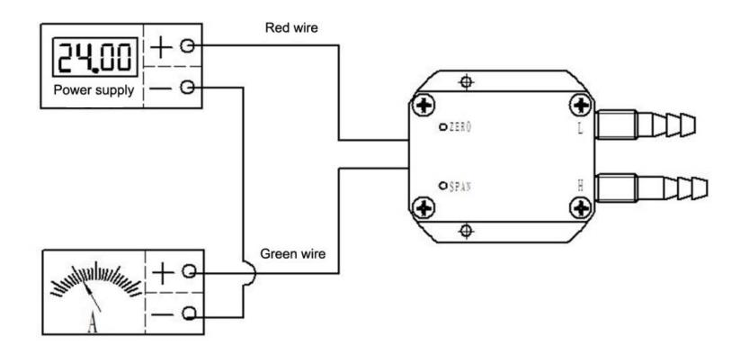

接线示意图
电源：红线接正极；绿线接输出信号，接入二次仪表。
型号：BFT10-110
压力量程：1B（可选量程范围 0.001bar～1bar） 输出信号：B1：4-20mA
