Atek Alfa BCT 22 压力变送器

压阻式压力传感器

BCT22 系列压阻式压力传感器

22 mm 外壳直径
多种量程：0‑100 mbar～0‑600 bar；真空型号：‑100 mbar～‑0.1 bar
输出可选：4‑20mA、0‑10VDC 等模拟量输出，也支持 CANopen 总线输出
过程接口：G1/4、G1/8、G1/2、NPT1/4、NPT1/2、M14×1、M20×1.5、UNF7/16‑20 等多种螺纹
具备过压保护与反极性保护
不锈钢外壳，长期工作稳定性好

ATEK BCT22 系列压力变送器，适用于商用及重工业严苛工况，性能优异。

产品采用压阻式工作原理，可用于水、空气、油等介质。标准不锈钢外壳，防护等级 IP65/IP67，可在恶劣环境下工作。 BCT22 系列具备过电压、反极性保护，不受电气波动、反接影响，使用寿命长。

应用领域

气动系统
液压系统
暖通空调系统
冷却‑加热设备
水处理
自动化设备

技术参数

电气参数

项目	参数
测量原理	压阻式
测量类型	相对压力；可选绝对压力；非防爆型
测量介质	空气、水、油等
测量量程	0‑100 mbar～0‑600 bar；真空量程‑100 mbar～‑0.1 bar
最大过载压力	满量程 300%；2500 bar 最高；破坏压力满量程 5 倍，最大 2500 bar
密封 O 型圈	标准 NBR；可选 FKM (氟橡胶)、EPDM 三元乙丙橡胶
输出信号	4‑20mA (2 线)、0‑20mA (3 线)、0‑10VDC、0‑5VDC、分压输出、CANopen
负载电阻	4‑20mA：≤250Ω；0‑5/10VDC：≥2.5kΩ；分压输出≥8.2kΩ
供电电压	4‑20mA：12‑30V 直流；电压输出：12‑30V 直流；分压输出：8‑26V 直流；CANopen：12‑30V 直流
工作电流	最大 30mA
精度	±0.5% 满量程；±1% 满量程 @‑40~+70℃
分辨率	12 位
响应时间	标准 25ms；可选 1ms、5ms、125ms（仅电流输出型号，电压输出无此选项）
传感芯片	陶瓷或硅

机械参数

项目	参数
过程连接螺纹	G1/4、G1/8、G1/2、NPT1/4、NPT1/2、M14×1、M20×1.5、UNF7/16‑20 等
电气接口	DIN43650‑A、DIN43650‑C、Packard、M12、3×0.14mm² PVC 电缆
外壳材质	不锈钢 1.4305；可选不锈钢 316L

环境参数

项目	参数
工作温度	‑40℃～+85℃
存储温度	‑40℃～+85℃
湿度	最大 95%，无冷凝
防护等级	IP65 或 IP67；M12 压接连接器版本可达 IP67
EMC 电磁兼容	符合 IEC 61000‑6‑2

CANopen 总线规格

项目	参数
通信协议	CiA‑301、CiA‑DS404
设备 ID	1‑127 可配置；出厂默认 ID=1
波特率	10k、20k、50k、100k、125k、250k、500k、800k、1Mbit/s
PDO 数据速率	心跳报文、紧急报文
PDO 模式	事件触发、同步 / 异步
对象字典	OD 0x6xxx‑0x9130
终端电阻	可选

注意：产品不可超压使用，高压会损坏传感器；M12 压接连接器型号才可实现 IP67 防护

机械尺寸（单位 mm）

模拟量输出

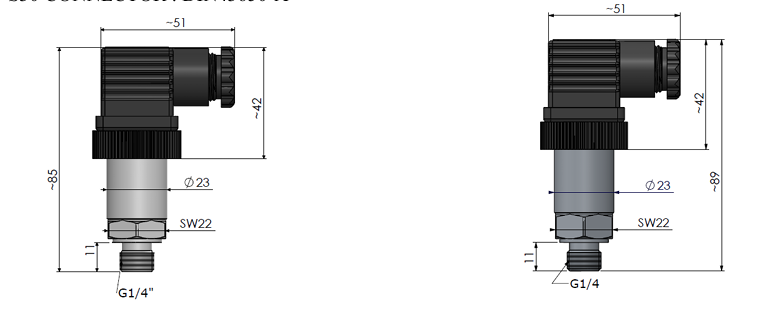

S30 连接器 DIN43650‑A

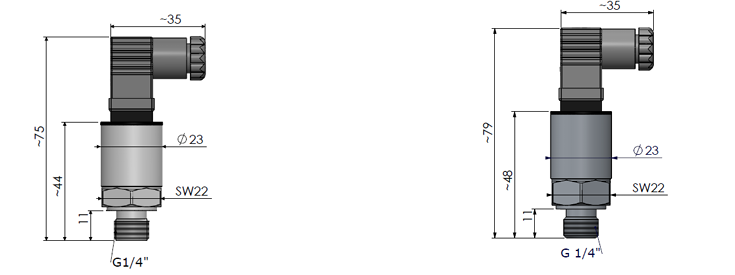

S31 连接器 DIN43650‑C

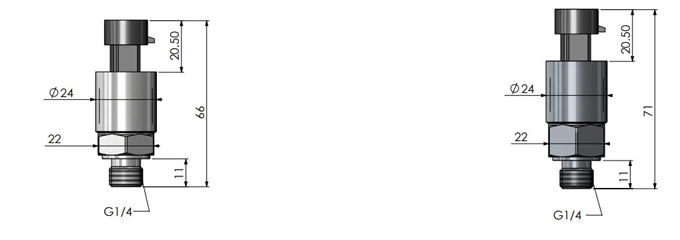

S32 连接器 Packard 接插件

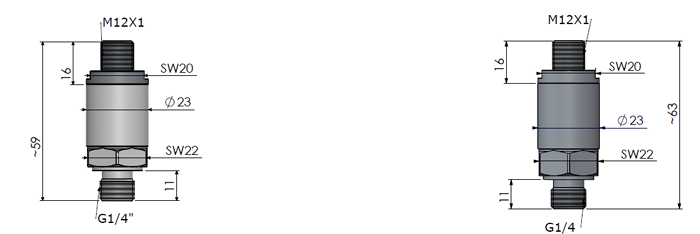

S12/S15 M12 连接器

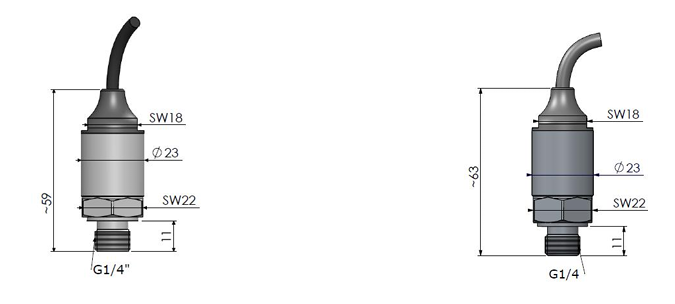

线缆引出型

CANopen 输出版本

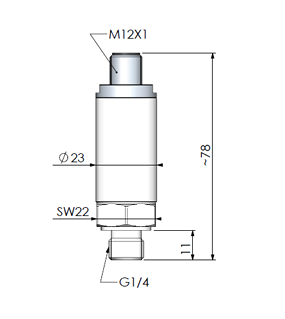

M12 接口一体式变送器尺寸

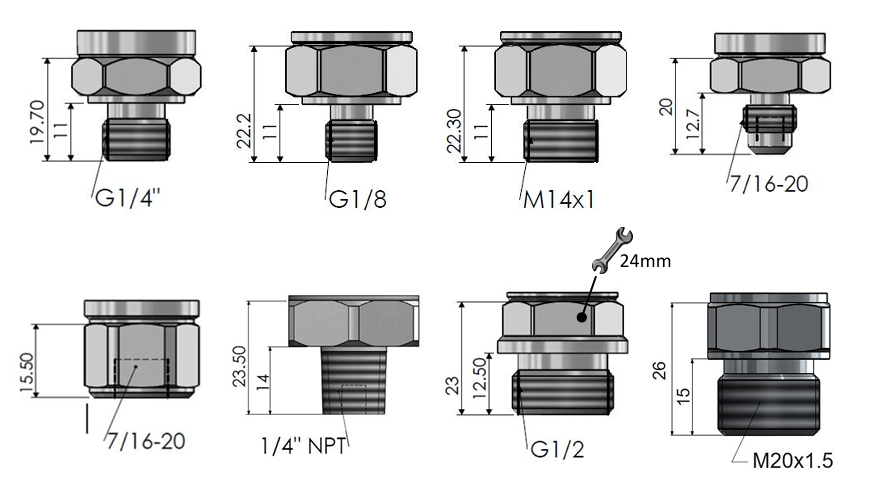

过程连接螺纹可选

G1/4、G1/8、G1/2、M14×1、7/16‑20 UNF、1/4″ NPT、M20×1.5

安装提示：安装时不要握持连接器本体拧动，会损坏变送器；G1/2 型号扳手对边 24mm，其余螺纹规格扳手对边 22mm

电气接线定义

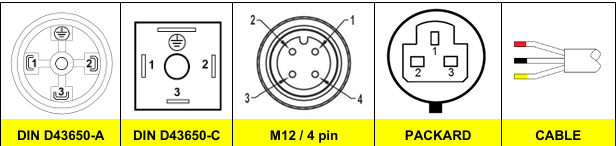

模拟量输出接线

S30(DIN43650‑A) 引脚 1：电源正；引脚 2：信号输出；引脚 3：地 GND
S31(DIN43650‑C) 引脚 1：电源正；引脚 2：信号输出；引脚 3：地 GND
S12 M12‑4 针 引脚 1：电源正；引脚 2：信号输出；引脚 3：地 GND；引脚 4：空
Packard 接插件 引脚 A：电源正；引脚 B：信号输出；引脚 C：地 GND
线缆引出型 黑色：电源正；红色：信号输出；黄色：地 GND

IP67 防护：M12 型号必须配压接成型电缆，否则无法达到 IP67 防护等级。Packard 接头只支持 0‑20mA 输出。

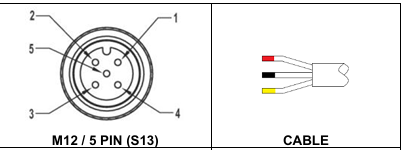

CANopen 总线接线（M12‑5 针）

引脚 1：屏蔽；引脚 2：电源正极；引脚 3：电源负极；引脚 4：CAN‑H；引脚 5：CAN‑L 线缆颜色：黑色电源正，红色电源负，黄色 CAN‑H，绿色 CAN‑L

⚠️ 警告接线错误会直接损坏传感器！用于水泵水压测量时，禁止拆除内置 M5 泄压阀，水锤冲击压力会损毁变送器。

接线示例图

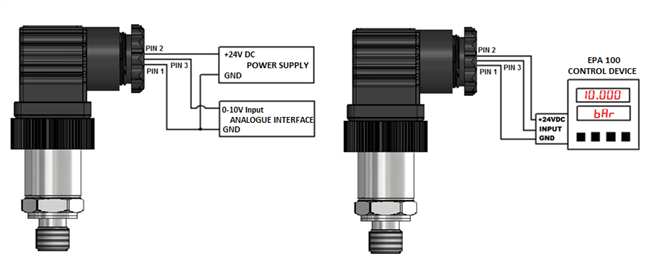

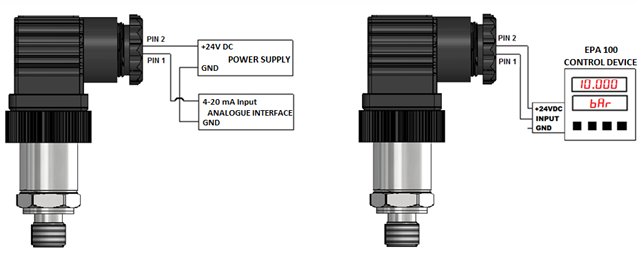

2 线制 4‑20mA 回路输出

3 线制 0‑10VDC / 0‑20mA 输出

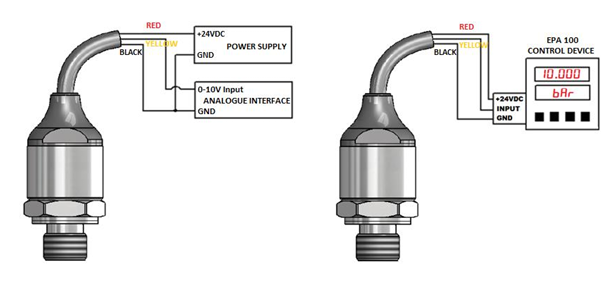

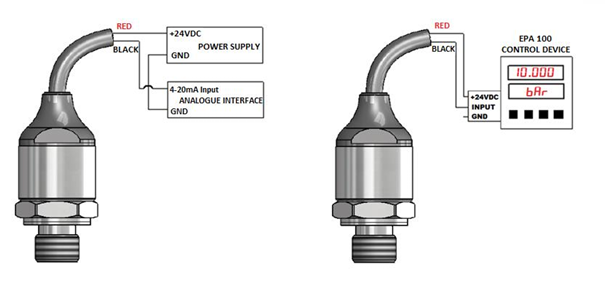

线缆引出 2 线 4‑20mA

线缆引出 3 线 0‑10VDC

型号

型号：BCT22
压力量程：0‑100mbar、0‑200mbar、0‑1bar、0‑10bar、0‑100bar、0‑400bar、0‑600bar；真空‑100mbar …‑0.1bar

默认是相对压力，需要绝对压力订货时必须注明

输出类型 V1：0‑10VDC；V2：0‑5VDC；V3：0‑1.5VDC；V4：0‑1‑5VDC；V5：分压输出；A1：4‑20mA 两线；A2：0‑20mA 三线；CAN：CANopen 总线输出
过程连接螺纹 G1/4、G1/8、G1/2、NPT1/4、NPT1/2、M14×1、M20×1.5、UNF7/16‑20
电气接口 S30、S31、S32、S12 (M12)、线缆引出
外壳材质 标准不锈钢 1.4305；可选 316L 不锈钢
